小型高速数控批花机的制作方法

本实用新型涉及的是钟表首饰类五金零件制造加工领域，具体涉及一种小型高速数控批花机。

背景技术：

现有市场上面的数控雕刻机床一般作通用型设计结构过于大型，加工小型零件速度慢，耗能高。市场现有同类设备均釆用龙门架结构，大多数厂商设备由于刚性原因无法同时实现高速高精度加工。

综上所述，本实用新型设计了一种比通用型设备更高效率更低成本的小型机床。

技术实现要素：

针对现有技术上存在的不足，本实用新型目的是在于提供一种小型高速数控批花机，针对小零件加工采用模块化，轻量化设计。专为实现高速高精高响应小型零件加工设计，效率大幅提高于现有通用型设备。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：小型高速数控批花机，包括大理石基座、大理石立柱、线性模组、伺服电机、高速主轴、行星变速箱、切屑液箱和控制器箱，大理石基座上设置有大理石立柱，大理石立柱上设置有Z轴伺服电机，Z轴伺服电机与通过Z轴线性模组与高速主轴相连，行星变速箱设置在加工槽内，行星变速箱与X轴伺服电机相连，加工槽底部设置有Y轴线性模组，Y轴线性模组与Y轴伺服电机相连，大理石基座下方设置有切屑液箱，大理石基座右侧设置有控制器箱，大理石基座下方还设置有支架。

作为优选，所述的线性模组为通用型，市场上有各种品牌和精度可供选择，成本控制更具灵活性。

本实用新型的有益效果：能为特定用户群中提供一种比通用型设备更高效率更低成本的小型机床，加工效率高，精度高，实用性强。

附图说明

下面结合附图和具体实施方式来详细说明本实用新型；

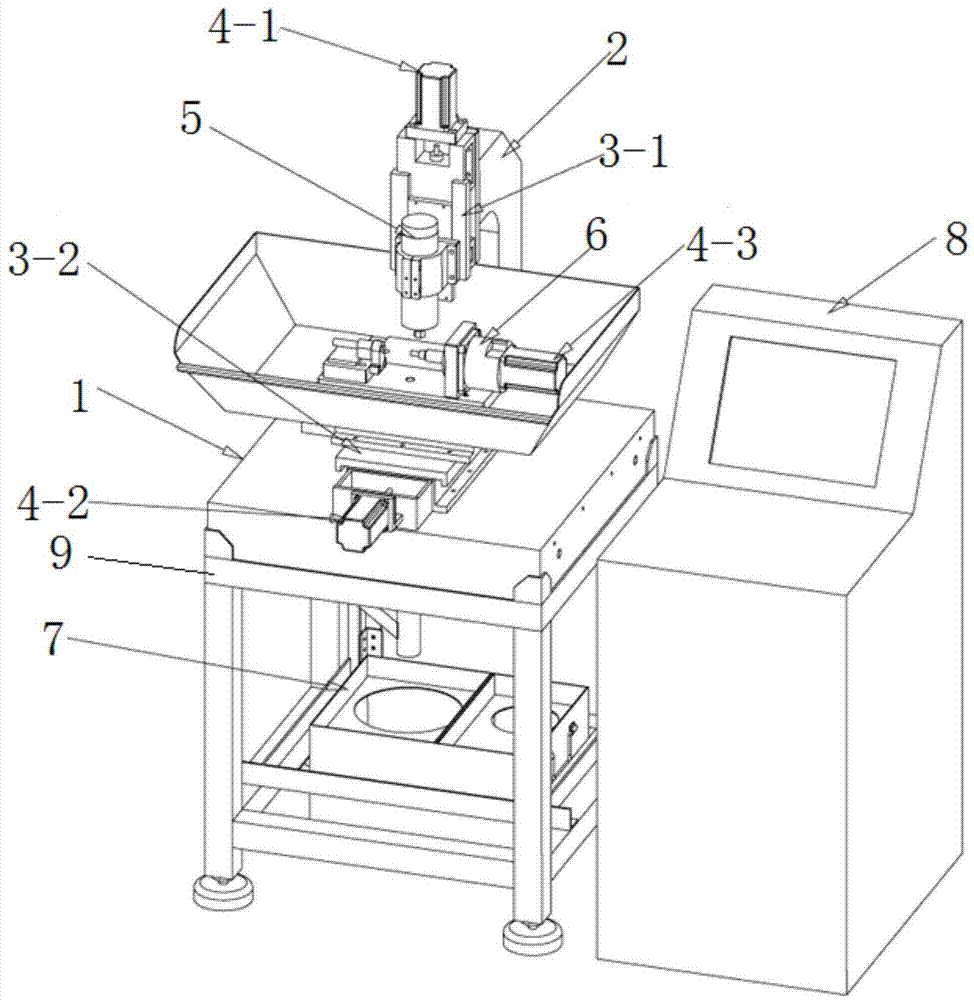

图1为本实用新型的结构示意图。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

参照图1，本具体实施方式采用以下技术方案：小型高速数控批花机，包括大理石基座1、大理石立柱2、线性模组、伺服电机、高速主轴5、行星变速箱6、切屑液箱7和控制器箱8，大理石基座1上设置有大理石立柱2，大理石立柱2上设置有Z轴伺服电机4-1，Z轴伺服电机4-1与通过Z轴线性模组3-1与高速主轴5相连，行星变速箱6设置在加工槽内，行星变速箱6与X轴伺服电机4-3相连，加工槽底部设置有Y轴线性模组3-2，Y轴线性模组3-2与Y轴伺服电机4-2相连，大理石基座1下方设置有切屑液箱7，大理石基座1右侧设置有控制器箱8，大理石基座1下方还设置有支架9。

本具体实施方式的整体结构为全模块化设计，具有结构简单，组装维护方便。

本具体实施方式釆用立柱型结构有别于市场现有龙门架结构，为实现高精度高刚性，基座和立柱采用大理石，四轴电机均采用高性能伺服电机，三线性轴釆用标准化高精度线性模组，可实现零件高互换低维护之优点。控制器可按客户使用习惯或要求配置市场上各品牌标准四轴运动控制器。

本具体实施方式针对小零件加工采用模块化，轻量化设计。专为实现高速高精高响应小型零件加工设计。效率大幅提高于现有通用型设备。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
