一种陶瓷绘画用调色盘的制作方法

1.本实用新型涉及陶瓷设计的技术领域，具体涉及一种陶瓷绘画用调色盘。


背景技术：

2.陶瓷是陶器与瓷器的统称，同时也是我国的一种工艺美术品，远在新石器时代，我国已有风格粗犷、朴实的彩陶和黑陶。陶与瓷的质地不同，性质各异。陶，是以粘性较高、可塑性较强的粘土为主要原料制成的，不透明、有细微气孔和微弱的吸水性，击之声浊。瓷是以粘土、长石和石英制成，半透明，不吸水、抗腐蚀，胎质坚硬紧密，叩之声脆。我国传统的陶瓷工艺美术品，质高形美，具有高度的艺术价值。
3.在陶瓷绘画过程中，需要用到调色盘，目前相关技术中的调色盘在使用时需要操作者变化体位或者用手调换调色盘的角度，以便轮换使用各种颜色，存在用使用不便的缺陷。


技术实现要素：

4.因此，本实用新型要解决现有技术中调色盘使用不便的缺陷，从而提供一种陶瓷绘画用调色盘。
5.一种陶瓷绘画用调色盘，包括：基座；转动座，其位于所述基座上，并与所述基座转动连接；调色盘，其与所述转动座顶部连接；驱动装置，其位于所述基座内，用于驱动所述转动座绕自身轴线旋转。
6.可选的，所述驱动装置包括第一伞齿轮与第二伞齿轮，所述基座上设有安装槽，所述转动座上连接有转杆，所述转杆插入所述安装槽内，所述第一伞齿轮与所述转杆同轴连接，所述第二伞齿轮与第一伞齿轮啮合，所述第二伞齿轮上同轴连接有连杆，所述连杆一端伸出安装槽并连接有转轮。
7.可选的，所述转轮侧壁沿自身周向连接有若干短杆。
8.可选的，所述短杆上沿自身轴向设有若干环形槽。
9.可选的，所述安装槽的槽口处设有平面轴承，所述转动座与所述平面轴承连接。
10.可选的，所述转动座顶部设有插槽，所述调色盘顶部设有插杆，所述插杆插入所述插槽内并与所述插槽内壁相贴。
11.可选的，所述插杆侧壁设有限位块，所述插槽侧壁设有限位槽，所述限位块插入所述限位槽内并与所述限位槽内壁相贴。
12.可选的，所述基座侧壁连接有固定座，所述基座底壁与所述固定座底壁平齐。
13.可选的，所述固定座的侧壁为斜面，所述斜面距离所述基座轴线越远的部分位置越低。
14.可选的，所述调色盘边缘处设有挡板。
15.本实用新型技术方案，具有如下优点：
16.1.本实用新型提供一种陶瓷绘画用调色盘，包括：基座；转动座，其位于所述基座
上，并与所述基座转动连接；调色盘，其与所述转动座顶部连接；驱动装置，其位于所述基座内，用于驱动所述转动座绕自身轴线旋转。通过上述设置，当操作人员需要轮换使用其他颜色时，启动驱动装置，驱动装置，驱动装置驱动转动座旋转，转动座驱动调色盘旋转，操作人员将需要的颜色转到与自己正对的位置即可，如此使得操作人员在对陶瓷进行绘画作业时能够更加便捷地使用调色盘。
17.2.本实用新型提供一种陶瓷绘画用调色盘，所述驱动装置包括第一伞齿轮与第二伞齿轮，所述基座上设有安装槽，所述转动座上连接有转杆，所述转杆插入所述安装槽内，所述第一伞齿轮与所述转杆同轴连接，所述第二伞齿轮与第一伞齿轮啮合，所述第二伞齿轮上同轴连接有连杆，所述连杆一端伸出安装槽并连接有转轮。通过上述设置，当操作人员需要使用驱动装置时，转动转轮，转轮带动连杆旋转，连杆带动第二伞齿轮旋转，第二伞齿轮带动转杆旋转，转杆带动转动座旋转，转动座带动和调色盘旋转，具有操作便捷，简单可靠的优点。
18.3.本实用新型提供一种陶瓷绘画用调色盘，所述转轮侧壁沿自身周向连接有若干短杆。通过上述设置，操作人员握住短杆转动转轮，力臂更长，更加省力。
19.4.本实用新型提供一种陶瓷绘画用调色盘，所述短杆上沿自身轴向设有若干环形槽。通过上述设置，环形槽的设置增大了短杆与手指的接触面积，增大了手指与短杆间的摩擦力，使得操作人员能够更加稳定地握住短杆，不易打滑。
20.5.本实用新型提供一种陶瓷绘画用调色盘，所述安装槽的槽口处设有平面轴承，所述转动座与所述平面轴承连接。通过上述设置，能够降低转动座转动时收到的摩擦力，使得转动座的转动更加流畅。
21.6.本实用新型提供一种陶瓷绘画用调色盘，所述转动座顶部设有插槽，所述调色盘顶部设有插杆，所述插杆插入所述插槽内并与所述插槽内壁相贴。通过上述设置，调色盘通过插杆与插槽的配合与转动座连接，更加稳固，同时拆卸也更加便捷。
22.7.本实用新型提供一种陶瓷绘画用调色盘，所述插杆侧壁设有限位块，所述插槽侧壁设有限位槽，所述限位块插入所述限位槽内并与所述限位槽内壁相贴。通过上述设置限位块与限位槽的设置使得插杆无法在插槽内转动，从而使得调色盘更加稳定，颜料不易从调色盘内洒出。
23.8.本实用新型提供一种陶瓷绘画用调色盘，所述基座侧壁连接有固定座，所述基座底壁与所述固定座底壁平齐。通过上述设置，固定座的设置使得基座能够更加稳定地放置于桌面上。
24.9.本实用新型提供一种陶瓷绘画用调色盘，所述固定座的侧壁为斜面，所述斜面距离所述基座轴线越远的部分位置越低。通过上述设置，能够降低固定座的重心，使得基座进一步地稳定地置于桌面上。
25.10.本实用新型提供一种陶瓷绘画用调色盘，所述调色盘边缘处设有挡板。通过上述设置，能够防止调色盘中的颜料在转动过程中洒到桌面上，有利于保持工作环境的清洁。
附图说明
26.为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述
中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

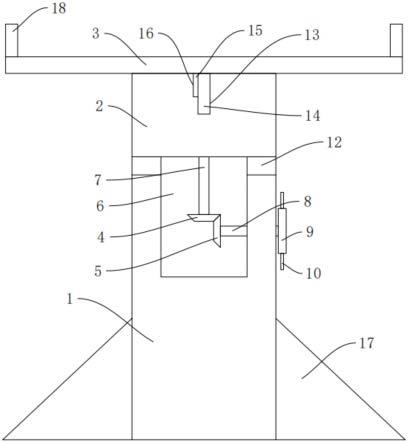

27.图1为本技术实施例的一种陶瓷绘画用调色盘的结构示意图；
28.图2为本技术实施例的一种陶瓷绘画用调色盘的转轮的结构示意图。
29.附图标记说明：1、基座；2、转动座；3、调色盘；4、第一伞齿轮；5、第二伞齿轮；6、安装槽；7、转杆；8、连杆；9、转轮；10、短杆；11、环形槽；12、平面轴承；13、插槽；14、插杆；15、限位块；16、限位槽；17、固定座；18、挡板。
具体实施方式
30.下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
31.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。
32.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
33.此外，下面所描述的本实用新型不同实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互结合。
34.实施例1
35.参照图1-2，本实用新型提供一种陶瓷绘画用调色盘，包括：基座1；转动座2，其位于所述基座1上，并与所述基座1转动连接；调色盘3，其与所述转动座2顶部连接；驱动装置，其位于所述基座1内，用于驱动所述转动座2绕自身轴线旋转。
36.通过上述设置，当操作人员需要轮换使用其他颜色时，启动驱动装置，驱动装置，驱动装置驱动转动座2旋转，转动座2驱动调色盘3旋转，操作人员将需要的颜色转到与自己正对的位置即可，如此使得操作人员在对陶瓷进行绘画作业时能够更加便捷地使用调色盘3。
37.驱动装置包括第一伞齿轮4与第二伞齿轮5，基座1上设有安装槽6，转动座2上连接有转杆7，转杆7插入安装槽6内，第一伞齿轮4与转杆7同轴连接，第二伞齿轮5与第一伞齿轮4啮合，第二伞齿轮5上同轴连接有连杆8，连杆8一端伸出安装槽6并连接有转轮9。通过上述设置，当操作人员需要使用驱动装置时，转动转轮9，转轮9带动连杆8旋转，连杆8带动第二伞齿轮5旋转，第二伞齿轮5带动转杆7旋转，转杆7带动转动座2旋转，转动座2带动和调色盘3旋转，具有操作便捷，简单可靠的优点。
38.转轮9侧壁沿自身周向连接有若干短杆10。通过上述设置，操作人员握住短杆10转动转轮9，力臂更长，更加省力。
39.短杆10上沿自身轴向设有若干环形槽11。通过上述设置，环形槽11的设置增大了短杆10与手指的接触面积，增大了手指与短杆10间的摩擦力，使得操作人员能够更加稳定地握住短杆10，不易打滑。
40.安装槽6的槽口处设有平面轴承12，转动座2与平面轴承12连接。通过上述设置，能够降低转动座2转动时收到的摩擦力，使得转动座2的转动更加流畅。
41.转动座2顶部设有插槽13，调色盘3顶部设有插杆14，插杆14插入插槽13内并与插槽13内壁相贴。通过上述设置，调色盘3通过插杆14与插槽13的配合与转动座2连接，更加稳固，同时拆卸也更加便捷。
42.插杆14侧壁设有限位块15，插槽13侧壁设有限位槽16，限位块15插入限位槽16内并与限位槽16内壁相贴。通过上述设置限位块15与限位槽16的设置使得插杆14无法在插槽13内转动，从而使得调色盘3更加稳定，颜料不易从调色盘3内洒出。
43.基座1侧壁连接有固定座17，基座1底壁与固定座17底壁平齐。通过上述设置，固定座17的设置使得基座1能够更加稳定地放置于桌面上。
44.固定座17的侧壁为斜面，斜面距离基座1轴线越远的部分位置越低。通过上述设置，能够降低固定座17的重心，使得基座1进一步地稳定地置于桌面上。
45.调色盘3边缘处设有挡板18。通过上述设置，能够防止调色盘3中的颜料在转动过程中洒到桌面上，有利于保持工作环境的清洁。
46.显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本实用新型创造的保护范围之中。
