一种散热结构及显示装置的制作方法

本技术涉及显示器领域，具体涉及一种散热结构及显示装置。

背景技术：

1、led背光源是位于液晶显示器背后的一种光源，它的发光效果将直接影响到液晶显示模块的视觉效果，led背光源与传统光源一样，在使用过程能够产生大量的热量，而它的发光效果跟led背光源的散热有很大的关系，而通常led背光源是靠led散热装置来进行散热的。

2、但是，目前led散热装置普遍存在散热较差的问题，散热不好通常会引起背光源的膜材褶皱或曲翘变形等情况的发生，传统的散热结构，散热装置位于一个密闭的空间内，不能和空气形成有效的流通，散热的效率较低。

技术实现思路

1、为了克服现有技术的不足，本实用新型的其中一个目的在于提供一种散热结构，该散热结构能够和空气形成有效的流通，能够增大散热面积，提高散热效率。

2、本实用新型采用如下技术方案实现：

3、一种散热结构，包括：壳体，所述壳体内部设置有光源组件；以及散热块，所述散热块与所述光源组件相贴；其中，所述壳体上设置有槽口，所述散热块与外界接触，所述散热块设置在所述槽口上，所述散热块的边缘位于所述壳体的外侧。

4、作为优选，所述壳体包括外壳和背板，所述背板设置在所述外壳上，所述槽口设置在所述背板上，所述散热块的一端与所述外壳连接，所述散热块的一侧边缘位于所述背板的外侧。

5、作为优选，所述壳体内部设置有导光装置，所述导光装置与所述光源组件对应设置，所述散热块与所述导光装置抵接。

6、作为优选，所述散热块包括第一连接部、中间部和第二连接部，所述第一连接部、中间部和第二连接部依次连接，所述第一连接部与所述光源组件相贴，所述中间部与所述导光装置抵接，所述第二连接部位于所述散热块的边缘，所述第二连接部位于所述背板的外侧；所述第一连接部上设置有卡槽，所述外壳的内侧设置有卡条，所述卡条与所述卡槽卡持连接。

7、作为优选，所述背板靠近所述槽口的一侧设置有向外侧弯曲的弯曲部，所述弯曲部与所述导光装置之间形成空腔。

8、作为优选，所述第二连接部与所述背板的外侧相贴，所述第二连接部与所述背板通过定位件固定连接。

9、作为优选，所述定位件贯穿所述第二连接部与所述背板，所述定位件为工字形，所述定位件的上端与所述弯曲部靠近所述导光装置的一面抵接，所述定位件的下端与所述第二连接部远离所述导光装置的一面抵接。

10、作为优选，所述散热块朝向外界的一侧设置有若干个条形槽，条形槽均匀分布在所述散热块上。

11、作为优选，所述散热块内设置有若干条冷却管，所述冷却管贯穿所述散热块。

12、本实用新型的另一个目的在于提供一种显示装置。

13、一种显示装置，包括如上述的散热结构。

14、相比现有技术，本实用新型的有益效果在于：本实用新型的散热结构通过设置了散热块，散热块与外界接触，将散热块用作壳体的一部分，能够增大与外界的接触面积，散热效果更佳，避免在装置内部累积的热量无法正常排出，造成装置内部温度升高，从而引起元器件的过热老化，产生意外的情况。散热块的边缘位于壳体的外侧，与散热块的边缘设置在壳体内部相比，将散热块的边缘从背板的内部移到外界，能够减少散热块中再次进入装置内部的热量，保护内部零件不受损坏，利用空气的流通，能够进一步增加与外界的接触面积，从而进一步提高散热效率。

技术特征：

1.一种散热结构，其特征在于，包括：

2.根据权利要求1所述的散热结构，其特征在于，所述壳体(1)包括外壳(5)和背板(6)，所述背板(6)设置在所述外壳(5)上，所述槽口(4)设置在所述背板(6)上，所述散热块(3)的一端与所述外壳(5)连接，所述散热块(3)的一侧边缘位于所述背板(6)的外侧。

3.根据权利要求2所述的散热结构，其特征在于，所述壳体(1)内部设置有导光装置(7)，所述导光装置(7)与所述光源组件(2)对应设置，所述散热块(3)与所述导光装置(7)抵接。

4.根据权利要求3所述的散热结构，其特征在于，所述散热块(3)包括第一连接部(8)、中间部(9)和第二连接部(10)，所述第一连接部(8)、中间部(9)和第二连接部(10)依次连接，所述第一连接部(8)与所述光源组件(2)相贴，所述中间部(9)与所述导光装置(7)抵接，所述第二连接部(10)位于所述散热块(3)的边缘，所述第二连接部(10)位于所述背板(6)的外侧，所述第一连接部(8)上设置有卡槽(11)，所述外壳(5)的内侧设置有卡条(12)，所述卡条(12)与所述卡槽(11)卡持连接。

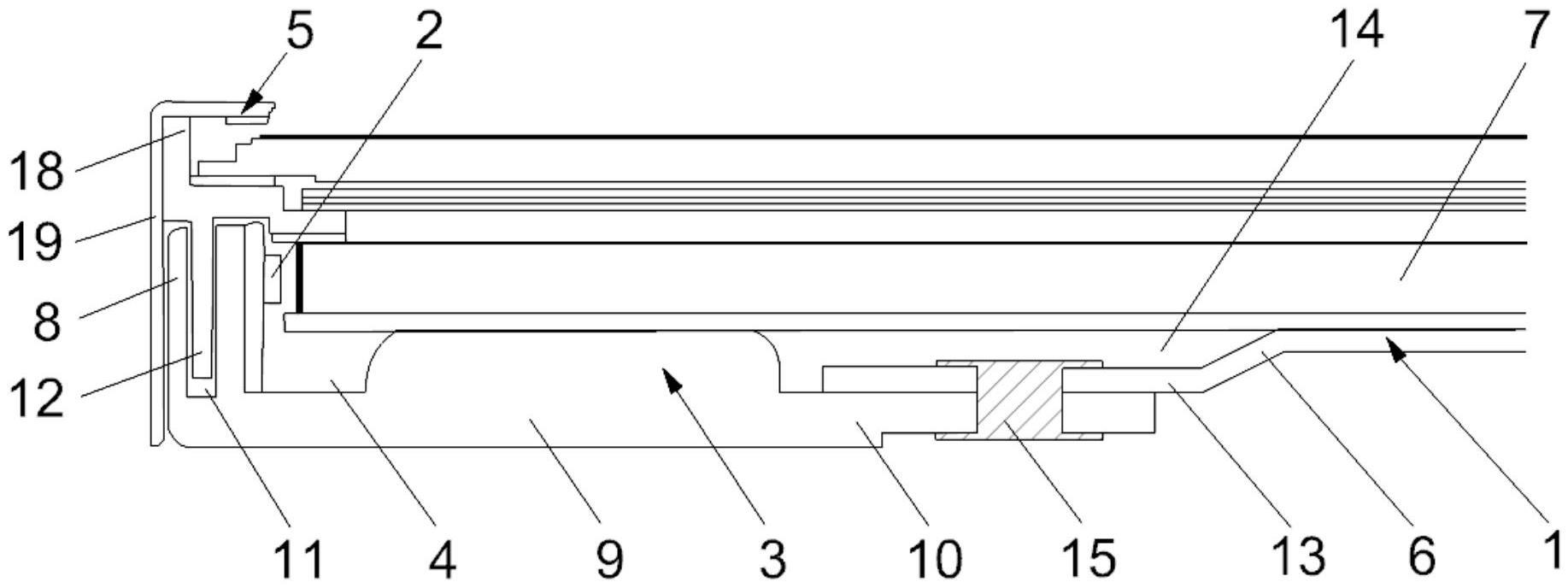

5.根据权利要求4所述的散热结构，其特征在于，所述背板(6)靠近所述槽口(4)的一侧设置有向外侧弯曲的弯曲部(13)，所述弯曲部(13)与所述导光装置(7)之间形成空腔(14)。

6.根据权利要求5所述的散热结构，其特征在于，所述第二连接部(10)与所述背板(6)的外侧相贴，所述第二连接部(10)与所述背板(6)通过定位件(15)固定连接。

7.根据权利要求6所述的散热结构，其特征在于，所述定位件(15)贯穿所述第二连接部(10)与所述背板(6)，所述定位件(15)为工字形，所述定位件(15)的上端与所述弯曲部(13)靠近所述导光装置(7)的一面抵接，所述定位件(15)的下端与所述第二连接部(10)远离所述导光装置(7)的一面抵接。

8.根据权利要求1所述的散热结构，其特征在于，所述散热块(3)朝向外界的一侧设置有若干个条形槽(16)，条形槽(16)均匀分布在所述散热块(3)上。

9.根据权利要求1所述的散热结构，其特征在于，所述散热块(3)内设置有若干条冷却管(17)，冷却管(17)贯穿所述散热块(3)。

10.一种显示装置，其特征在于，包括如权利要求1-9任一项所述的散热结构。

技术总结
本技术公开了一种散热结构，涉及显示器领域，包括：壳体，所述壳体内部设置有光源组件；以及散热块，所述散热块与所述光源组件相贴；其中，所述壳体上设置有槽口，所述散热块设置在所述槽口上，所述散热块与外界接触，所述散热块的边缘位于所述壳体的外侧。本技术还公开一种显示装置。该散热结构能够和空气形成有效的流通，增大散热面积，提高散热效率。
