广角镜头的制作方法

本发明涉及光学，具体涉及一种广角镜头。

背景技术：

1、随着光学成像镜头的发展，在视频监控、运动相机和车载镜头等领域，对镜头的需求不断增加，对光学成像镜头提出更高成像质量的要求。同时，为提供更广的视野范围，对光学成像镜头提出大视场的要求。此外，为了获取更多通光量，对光学成像镜头提出大孔径的要求。同时，为了便于携带，对光学成像镜头提出体积小、小型化的要求。

2、然而，目前的光学镜头存在无法同时满足高分辨率、高亮度的缺陷。同时，目前的光学镜头的视场角较小，且难与畸变同时兼顾，且目前的光学镜头体积较大，不具有便携性。

技术实现思路

1、有鉴于此，本发明旨在提出一种广角镜头，解决目前的镜头无法同时兼顾高分辨率、高亮度、大视场角、低畸变、大光圈和小型化的问题。

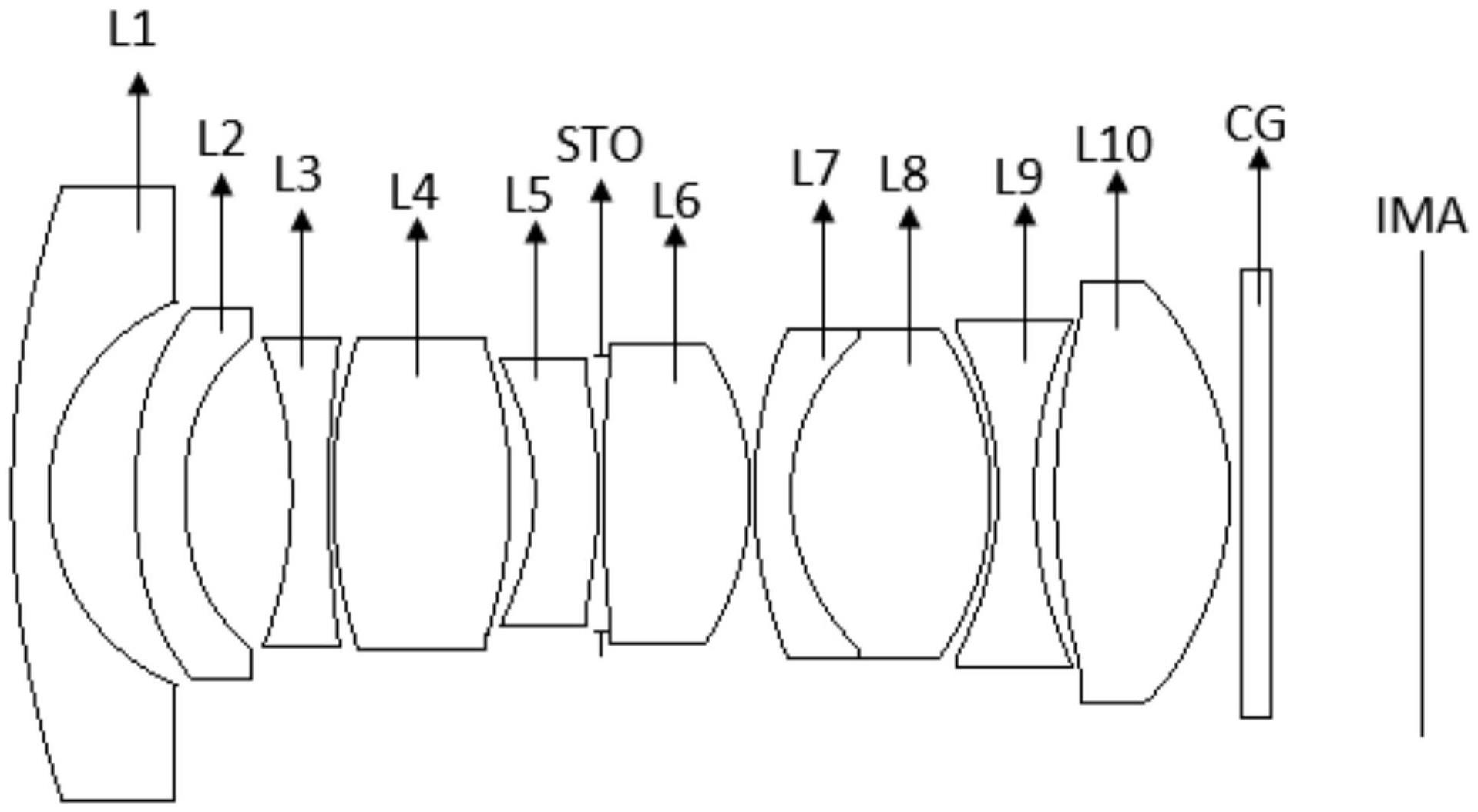

2、本发明实施例提供的一种广角镜头，沿光轴由物侧至像侧的方向，依次包括第一透镜、第二透镜、第三透镜、第四透镜、第五透镜、第六透镜、第七透镜、第八透镜、第九透镜和第十透镜，所述第一透镜、所述第二透镜、所述第三透镜、所述第五透镜和所述第九透镜具有负光焦度；所述第四透镜、所述第六透镜和所述第十透镜具有正光焦度；所述第七透镜和所述第八透镜的光焦度相反。

3、在本发明的优选实施例中，所述第一透镜为凸凹型透镜；所述第二透镜、所述第三透镜和所述第九透镜的像侧面为凹；所述第四透镜、所述第六透镜和所述第十透镜为凸凸型透镜；所述第五透镜为凹凸型透镜；所述第七透镜的物侧面为凸；所述第八透镜的像侧面为凸。

4、在本发明的优选实施例中，所述第一透镜的最大通光口径d1和所述第一透镜的有效焦距f1满足：-2.5<d1/f1<-1.7。

5、在本发明的优选实施例中，所述第一透镜的有效焦距f1和所述广角镜头的总有效焦距f满足：-2.5<f1/f<-1。

6、在本发明的优选实施例中，所述第二透镜的有效焦距f2和所述广角镜头的总有效焦距f满足：-5<f2/f<-2。

7、在本发明的优选实施例中，所述第一透镜和所述第二透镜的组合焦距f12与所述广角镜头的总有效焦距f满足：-1.6<f12/f<-0.5。

8、在本发明的优选实施例中，光阑位于所述第五透镜和所述第六透镜之间，所述第五透镜的像侧面在所述光轴上与所述光阑之间的距离d5和所述广角镜头的光学总长ttl的绝对值满足：0<|d5/ttl|<0.1。

9、在本发明的优选实施例中，所述第五透镜的有效焦距f5和所述广角镜头的总有效焦距f满足：-7<f5/f<-2。

10、在本发明的优选实施例中，所述第六透镜的有效焦距f6和所述广角镜头的总有效焦距f满足：1.7<f6/f<3。

11、在本发明的优选实施例中，所述第九透镜的有效焦距f9和所述广角镜头的总有效焦距f满足：-3.5<f9/f<-1。

12、在本发明的优选实施例中，所述第一透镜至所述第五透镜的组合焦距fa与所述广角镜头的总有效焦距f满足：-2.8<fa/f<-1。

13、在本发明的优选实施例中，所述第六透镜至所述第十透镜的组合焦距fb与所述广角镜头的总有效焦距f满足：1.5<fb/f<2.5。

14、在本发明的优选实施例中，所述第一透镜至所述第五透镜的组合焦距fa和所述第六透镜至所述第十透镜的组合焦距fb满足：-1.2<fa/fb<-0.5。

15、在本发明的优选实施例中，所述广角镜头的最大通光口径d、所述广角镜头的光学总长ttl和所述广角镜头的半像高h满足：0<d/ttl/h＜0.2。

16、在本发明的优选实施例中，所述广角镜头的后焦长度bfl和所述广角镜头的光学总长ttl满足：0.1<bfl/ttl<0.3。

17、在本发明的优选实施例中，所述第一透镜的焦距f1、所述第一透镜的物侧面的曲率半径r11和所述第一透镜的像侧面的曲率半径r12满足：-2.2<f1/r11+f1/r21<-1.3。

18、在本发明的优选实施例中，所述第三透镜和所述第四透镜的组合有效焦距f34与所述广角镜头的有效焦距f满足：1.5<f34/f<2.8。

19、在本发明的优选实施例中，所述第四透镜的有效焦距f4和所述第四透镜的像侧面的曲率半径r42满足：-0.9<f4/r42<1.2。

20、在本发明的优选实施例中，所述第五透镜的有效焦距f5和所述第六透镜的有效焦距f6满足：-2.8<f5/f6<-0.8。

21、在本发明的优选实施例中，所述第七透镜和所述第八透镜的组合有效焦距f78和所述广角镜头的而有效焦距f满足：2.6<f78/f<7.9。

22、在本发明的优选实施例中，所述第十透镜的有效焦距f10和所述广角镜头的有效焦距f满足：2.0<f10/f<3.7。

23、在本发明的优选实施例中，所述第十透镜的物侧面的曲率半径r101、所述第十透镜的像侧面的曲率半径r102和所述广角镜头的有效焦距f满足：-0.5<(r101+r102)/f<1.1。

24、在本发明的优选实施例中，所述广角镜头的有效焦距f和所述广角镜头的入瞳直径enpd满足：1.6<f/enpd<1.9。

25、在本发明的优选实施例中，所述第三透镜的物侧面的曲率半径r31和所述第三透镜的像侧面的曲率半径r32满足：-2.6<(r31-r32)/(r31+r32)<0.9。

26、在本发明的优选实施例中，所述第七透镜的物侧面的曲率半径r71和所述第七透镜的像侧面的曲率半径r72满足：0.1<(r71-r72)/(r71+r72)<3.0。

27、本发明实施例的广角镜头，采用了十枚透镜，通过各透镜的形状、正负光焦度的搭配，以及合理的参数设置，使广角镜头可实现大光圈(fno≤1.8)、大视场(fov≥160°)、高分辨率(三千五百万像素)，同时兼顾小型化、小体积、低畸变(f-theta畸变绝对值小于5％)、相对照度高(ri≥50％)和高低温不虚焦等有益效果至少之一。

技术特征：

1.一种广角镜头，沿光轴由物侧至像侧的方向，依次包括第一透镜(l1)、第二透镜(l2)、第三透镜(l3)、第四透镜(l4)、第五透镜(l5)、第六透镜(l6)、第七透镜(l7)、第八透镜(l8)、第九透镜(l9)和第十透镜(l10)，其特征在于，

2.根据权利要求1所述的广角镜头，其特征在于，

3.根据权利要求1或2所述的广角镜头，其特征在于，所述第一透镜(l1)的最大通光口径d1和所述第一透镜(l1)的有效焦距f1满足：

4.根据权利要求1或2所述的广角镜头，其特征在于，所述第一透镜(l1)的有效焦距f1和所述广角镜头的总有效焦距f满足：-2.5<f1/f<-1。

5.根据权利要求1或2所述的广角镜头，其特征在于，所述第二透镜(l2)的有效焦距f2和所述广角镜头的总有效焦距f满足：-5<f2/f<-2。

6.根据权利要求1或2所述的广角镜头，其特征在于，所述第一透镜(l1)和所述第二透镜(l2)的组合焦距f12与所述广角镜头的总有效焦距f满足：-1.6<f12/f<-0.5。

7.根据权利要求1或2所述的广角镜头，其特征在于，所述第五透镜(l5)的像侧面在所述光轴上与光阑之间的距离d5和所述广角镜头的光学总长ttl的绝对值满足：0<|d5/ttl|<0.1。

8.根据权利要求1或2所述的广角镜头，其特征在于，所述第五透镜(l5)的有效焦距f5和所述广角镜头的总有效焦距f满足：-7<f5/f<-2。

9.根据权利要求1或2所述的广角镜头，其特征在于，所述第六透镜(l6)的有效焦距f6和所述广角镜头的总有效焦距f满足：1.7<f6/f<3。

10.根据权利要求1或2所述的广角镜头，其特征在于，所述第九透镜(l9)的有效焦距f9和所述广角镜头的总有效焦距f满足：-3.5<f9/f<-1。

技术总结
本发明涉及一种广角镜头，沿光轴由物侧至像侧的方向，依次包括第一透镜、第二透镜、第三透镜、第四透镜、第五透镜、第六透镜、第七透镜、第八透镜、第九透镜和第十透镜，所述第一透镜、所述第二透镜、所述第三透镜、所述第五透镜和所述第九透镜具有负光焦度；所述第四透镜、所述第六透镜和所述第十透镜具有正光焦度；所述第七透镜和所述第八透镜的光焦度相反。

技术研发人员：梁伟朝,应永茂,邹文彬,宋晓
受保护的技术使用者：舜宇光学（中山）有限公司
技术研发日：
技术公布日：2024/1/12
