一种局部擦除液晶书写装置的制作方法

本技术涉及液晶书写，尤其涉及一种局部擦除液晶书写装置。

背景技术：

1、本部分的陈述仅仅是提供了与本实用新型相关的背景技术信息，不必然构成在先技术。

2、随着液晶技术的发展，液晶书写装置也得到了迅速的发展，并逐渐被用作教育、办公等领域的黑板、画板或书写板等书写工具，具有十分良好的发展前景。

3、目前市面上的液晶书写装置，其工作原理是利用液晶的双稳态特性实现显示和/或擦除液晶写字板上的书写内容。例如，以胆甾相液晶为例，当胆甾相液晶呈现平面织构状态时，液晶分子对特定波长λ的光线(即设定颜色的光)选择性反射。当胆甾相液晶呈现焦锥织构状态时，液晶分子对可见光呈现透射状态。

4、为了实现液晶书写装置的局部擦除功能，现有技术将液晶书写装置的上下两层ito导电层分别分割成多个相互绝缘的带状导电区域，通过上下导电区域之间的电场叠加形成电压差，来实现局部擦除。但是，由于ito导电材料具有易脆裂的特点，如果导电区域划分的太窄的话，很容易出现因ito断裂导致该导电区域出现断线而不导电的情况，进而使得该导电区域对应的字迹无法进行正常擦除；这种现象在小型的书写装置上体现的更为明显。

5、另外，同样因为ito导电材料易脆裂的特性，现有技术无法通过ito导电层直接引出导线，因此需要在边缘位置通过fpc排线的方式引出导线；fpc排线需要占用一定的空间，这在一定程度上增加了液晶书写装置的边框厚度。

技术实现思路

1、为了解决上述问题，本实用新型提出了一种局部擦除液晶书写装置，通过在每一个ito导电区域增加至少一根导电金属网格线，保证每一个ito导电区域的正常连续导电。

2、在一些实施方式中，采用如下技术方案：

3、一种局部擦除液晶书写装置，包括：依次设置的第一导电层、双稳态液晶层和第二导电层；所述第一导电层或第二导电层其中一个被分割成两个或两个以上相互绝缘的导电区域；每一个导电区域内，沿长度方向设有至少一根导电金属网格线。

4、其中，所述导电金属网格线为铜网格线或铝网格线。

5、每一个导电区域内的导电金属网格线自导电区域边缘引出。

6、所述第一导电层或第二导电层为ito导电层。在ito导电层上溅射一层金属层，通过黄光刻蚀技术在ito导电层上形成多根金属网格线(metal mesh)，然后在ito导电层上刻蚀出两个或两个以上相互绝缘的导电区域，每个导电区域内至少有一根金属网格线。

7、在另一些实施方式中，采用如下技术方案：

8、一种局部擦除液晶书写装置，包括：依次设置的第一导电层、双稳态液晶层和第二导电层；所述第一导电层和第二导电层均被分割成两个或两个以上相互绝缘的导电区域；每一个导电区域内，沿长度方向设有至少一根导电金属线。

9、其中，所述导电金属网格线为铜网格线或铝网格线。

10、每一个导电区域内的导电金属网格线自导电区域边缘引出。

11、所述第一导电层或第二导电层为ito导电层。在ito导电层上溅射一层金属层，通过黄光刻蚀技术在ito导电层上形成多根金属网格线(metal mesh)，然后在ito导电层上刻蚀出两个或两个以上相互绝缘的导电区域，每个导电区域内至少有一根金属网格线。

12、与现有技术相比，本实用新型的有益效果是：

13、(1)本实用新型在每一个ito导电区域内设置至少一根金属网格线，由于金属网格线具有良好的延展性不易断裂且和ito导电层相互接触，能够避免因ito发生断裂而使得整个导电区域因断线而无法导电的问题，通过金属网格线保证每一个ito导电区域内不会发生断线，保证局部擦除的可靠性。

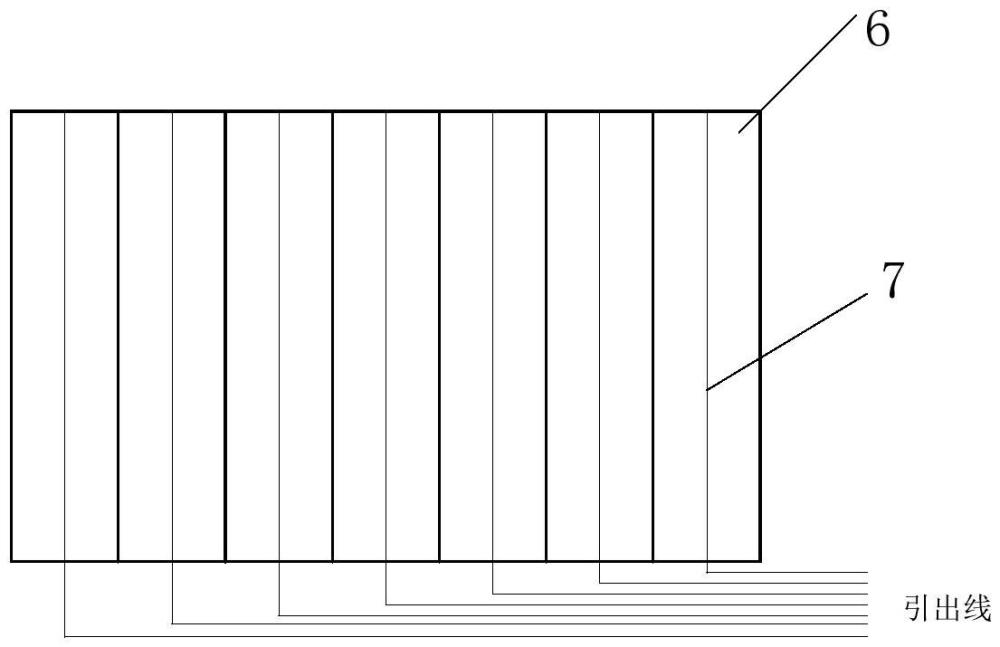

14、(2)本实用新型的金属网格线在制作时能够自每一个ito导电区域边缘直接引出，然后与驱动电路连接；由于金属网格线很细，其直接引出并排布所占用的面积远远小于通过fpc排线与ito连接后再引出导线所占用的面积，因此，能够减少书写装置边框的尺寸，使得边框可以做的更窄。

15、本实用新型的其他特征和附加方面的优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本方面的实践了解到。

技术特征：

1.一种局部擦除液晶书写装置，包括：依次设置的第一导电层、双稳态液晶层和第二导电层；所述第一导电层或第二导电层其中一个被分割成两个或两个以上相互绝缘的导电区域；其特征在于，每一个导电区域内，沿长度方向设有至少一根导电金属网格线。

2.如权利要求1所述的一种局部擦除液晶书写装置，其特征在于，所述导电金属网格线为铜网格线或铝网格线。

3.如权利要求1所述的一种局部擦除液晶书写装置，其特征在于，每一个导电区域内的导电金属网格线自导电区域边缘引出。

4.如权利要求1所述的一种局部擦除液晶书写装置，其特征在于，所述第一导电层和第二导电层均为ito导电层。

5.如权利要求4所述的一种局部擦除液晶书写装置，其特征在于，在ito导电层上溅射一层金属层，通过黄光刻蚀技术在ito导电层上形成多根金属网格线，然后在ito导电层上刻蚀出两个或两个以上相互绝缘的导电区域，每个导电区域内至少有一根金属网格线。

6.如权利要求1所述的一种局部擦除液晶书写装置，其特征在于，所述第一导电层和第二导电层均为ito导电层。

7.如权利要求6所述的一种局部擦除液晶书写装置，其特征在于，在ito导电层上溅射一层金属层，通过黄光刻蚀技术在ito导电层上形成多根金属网格线，然后在ito导电层上刻蚀出两个或两个以上相互绝缘的导电区域，每个导电区域内至少有一根金属网格线。

8.一种局部擦除液晶书写装置，包括：依次设置的第一导电层、双稳态液晶层和第二导电层；所述第一导电层和第二导电层均被分割成两个或两个以上相互绝缘的导电区域；其特征在于，每一个导电区域内，沿长度方向设有至少一根导电金属网格线。

9.如权利要求8所述的一种局部擦除液晶书写装置，其特征在于，所述导电金属网格线为铜网格线或铝网格线。

10.如权利要求8所述的一种局部擦除液晶书写装置，其特征在于，每一个导电区域内的导电金属网格线自导电区域边缘引出。

技术总结
本技术公开了一种局部擦除液晶书写装置，包括：依次设置的第一导电层、双稳态液晶层和第二导电层；所述第一导电层或第二导电层其中一个被分割成两个或两个以上相互绝缘的导电区域；每一个导电区域内，沿长度方向设有至少一根导电金属网格线。能够避免因ITO发生断裂而使得整个导电区域因断线而无法导电的问题，通过金属导电网格线保证每一个ITO导电区域内不会发生断线，保证局部擦除的可靠性。

技术研发人员：李清波,杨猛训,李泉堂
受保护的技术使用者：山东蓝贝思特教装集团股份有限公司
技术研发日：20230831
技术公布日：2024/6/18
