一种波导封装组件及AR设备的制作方法

本技术涉及波导，特别涉及一种波导封装组件及ar设备。

背景技术：

1、ar(augmented reality，增强现实)技术是一种将虚拟信息融入到真实环境中，使用户感觉虚拟信息与真实环境紧密结合的技术；ar技术的核心是实现真实环境与虚拟环境的无缝融合。

2、在ar设备中，镜片是一种关键的光学元件，它的作用是将显示器的图像引导到用户的眼睛；镜片通常由波导和盖板封装而成；盖板用于保护波导，阻隔外界环境，避免波导受到外界环境的污染。

3、现有波导封装过程中，波导与盖板之间的封装方式通常采用四周点胶或贴双面胶，然后中间留有空气间隙以满足一些光学设计上的需求。然而，仅靠四周点胶或贴双面胶的方式，是很难做到完全密封空气间隙，环境中的水汽有容易透过四周渗入空气间隙，使得波导表面起雾；此外，水汽还有可能损坏波导表面的光栅结构，影响成像的质量。

技术实现思路

1、本实用新型的目的是提供一种波导封装组件及ar设备，旨在解决现有波导封装技术难以完全密封空气间隙而导致水汽容易渗入的问题。

2、为解决上述技术问题，本实用新型的目的是通过以下技术方案实现的：提供一种波导封装组件，包括波导、第一盖板和第二盖板；所述第一盖板和第二盖板相互盖合且形成密闭空间，所述波导设置于所述第一盖板和第二盖板之间的密闭空间中；所述波导的两侧分别与所述第一盖板和第二盖板之间留有空气间隙。

3、进一步地，所述第一盖板和第二盖板的盖合侧的周向边缘相互卡合且粘接设置。

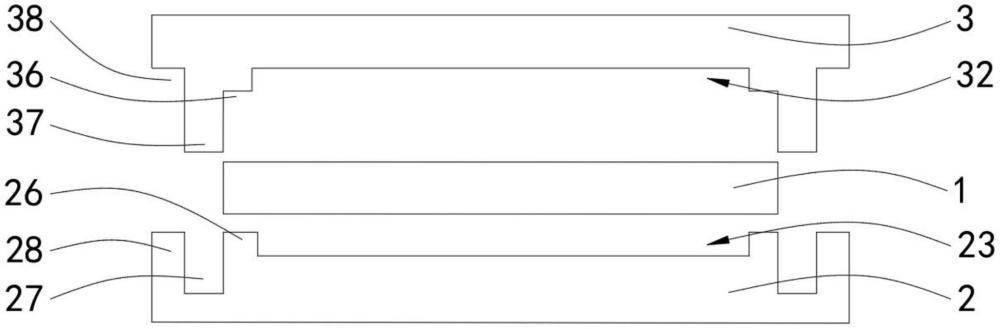

4、进一步地，所述第一盖板的盖合侧设有凹槽，所述凹槽内设有第一凸台，所述波导安装于所述凹槽中且波导的一侧与所述第一凸台粘接设置；所述波导的一侧与所述凹槽槽底之间留有第一空气间隙。

5、进一步地，所述第一凸台为所述凹槽周向边缘凸设的环形凸起结构，所述波导的一侧的周向边缘与所述第一凸台粘接设置。

6、进一步地，所述第二盖板的盖合侧设有第二凸台，所述第二凸台嵌合于所述凹槽内壁，所述第二凸台与所述波导的另一侧相抵且粘接设置，所述波导的另一侧与所述第二盖板的盖合侧之间留有第二空气间隙。

7、进一步地，所述第二凸台为所述第二盖板的盖合侧的周向边缘凸设的环形凸起结构，所述波导的另一侧的周向边缘与所述第二凸台粘接设置。

8、进一步地，所述第一盖板、第二盖板和波导之间的粘接方式包括超声焊接、热熔、胶粘和浇注中的一种。

9、进一步地，所述第二盖板的周向外侧和第二凸台的周向外侧之间形成环形缺口，所述第一盖板的盖合侧卡合于所述环形缺口中。

10、进一步地，所述第一盖板和第二盖板均包括透明材料片，所述透明材料片为玻璃片、蓝宝石晶片、树脂片、亚克力片、pmma片和pet片中的至少一种或多种的组合。

11、本实用新型实施例还提供一种ar设备，包括如上任一项所述的波导封装组件。

12、本实用新型实施例提供一种波导封装组件及ar设备，包括波导、第一盖板和第二盖板；第一盖板和第二盖板相互盖合且形成密闭空间，波导设置于第一盖板和第二盖板之间的密闭空间中；波导的两侧分别与第一盖板和第二盖板之间留有空气间隙。本实用新型实施例应用在波导封装中，通过第一盖板和第二盖板之间形成密闭空间，波导设置于密闭空间可以进一步提升对于波导的保护效果，同时留有空气间隙可以保证成像显示质量；具有增强用户在使用相关ar产品时的体验优点。

技术特征：

1.一种波导封装组件，其特征在于，包括波导、第一盖板和第二盖板；所述第一盖板和第二盖板相互盖合且形成密闭空间，所述波导设置于所述第一盖板和第二盖板之间的密闭空间中；所述波导的两侧分别与所述第一盖板和第二盖板之间留有空气间隙。

2.根据权利要求1所述的波导封装组件，其特征在于，所述第一盖板和第二盖板的盖合侧的周向边缘相互卡合且粘接设置。

3.根据权利要求1所述的波导封装组件，其特征在于，所述第一盖板的盖合侧设有凹槽，所述凹槽内设有第一凸台，所述波导安装于所述凹槽中且波导的一侧与所述第一凸台粘接设置；所述波导的一侧与所述凹槽槽底之间留有第一空气间隙。

4.根据权利要求3所述的波导封装组件，其特征在于，所述第一凸台为所述凹槽周向边缘凸设的环形凸起结构，所述波导的一侧的周向边缘与所述第一凸台粘接设置。

5.根据权利要求3所述的波导封装组件，其特征在于，所述第二盖板的盖合侧设有第二凸台，所述第二凸台嵌合于所述凹槽内壁，所述第二凸台与所述波导的另一侧相抵且粘接设置，所述波导的另一侧与所述第二盖板的盖合侧之间留有第二空气间隙。

6.根据权利要求5所述的波导封装组件，其特征在于，所述第二凸台为所述第二盖板的盖合侧的周向边缘凸设的环形凸起结构，所述波导的另一侧的周向边缘与所述第二凸台粘接设置。

7.根据权利要求6所述的波导封装组件，其特征在于，所述第二盖板的周向外侧和第二凸台的周向外侧之间形成环形缺口，所述第一盖板的盖合侧卡合于所述环形缺口中。

8.根据权利要求7所述的波导封装组件，其特征在于，所述第一盖板、第二盖板和波导之间的粘接方式包括超声焊接、热熔、胶粘和浇注中的一种。

9.根据权利要求8所述的波导封装组件，其特征在于，所述第一盖板和第二盖板均包括透明材料片，所述透明材料片为玻璃片、蓝宝石晶片、树脂片、亚克力片、pmma片和pet片中的至少一种或多种的组合。

10.一种ar设备，其特征在于，包括如权利要求1～9任一项所述的波导封装组件。

技术总结
本技术公开了一种波导封装组件及AR设备，波导封装组件包括波导、第一盖板和第二盖板；第一盖板和第二盖板相互盖合且形成密闭空间，波导设置于第一盖板和第二盖板之间的密闭空间中；波导的两侧分别与第一盖板和第二盖板之间留有空气间隙。本技术应用在波导封装中，通过第一盖板和第二盖板之间形成密闭空间，波导设置于密闭空间可以进一步提升对于波导的保护效果，同时留有空气间隙可以保证成像显示质量；具有增强用户在使用相关AR产品时的体验优点。

技术研发人员：代溪泉,蒋厚强,朱以胜
受保护的技术使用者：深圳市光舟半导体技术有限公司
技术研发日：20231212
技术公布日：2024/7/15
