一种通讯工程光纤交换箱的制作方法

本技术涉及通讯工程，具体是一种通讯工程光纤交换箱。

背景技术：

1、光纤交换箱是一种用于光纤通信系统中的设备，其主要功能是管理和分配光纤线路，在光纤网络中，信息是通过光信号传输的，而光纤交换箱就像是一个中心节点，负责将这些光信号正确地引导到不同的目的地，光纤交换箱还具有保护作用，它保护光纤不受外界环境的影响，确保通信的稳定性和安全性。

2、申请号为cn201921350853.2的专利文件公开了一种通讯工程光纤交换箱，其中，包括固定框架、滑槽和导风孔，所述固定框架的顶部固定连接有垫块，所述滑槽的内部活动连接有滑块，所述滑块的一侧固定连接有柜体，所述柜体的顶部固定连接有支撑柱，所述支撑柱远离柜体的一端固定连接有遮雨板；但是现有的光纤交换箱内部缺乏限位和引导结构，使得工作人员难以有效地排列和整理光纤线体，在实际应用中，大部分光纤交换箱内部都存在着光纤线体杂乱无章的问题，这样的现象不仅在视觉上让人难以接受，同时也给实际操作带来了诸多不便，在面对诸如光纤故障等问题时，工作人员往往需要耗费大量时间进行理线等操作，然而，由于光纤线体混乱，实际操作中常常出现线体越理越乱的情况，严重影响了光纤交换箱的正常使用。

技术实现思路

1、本实用新型的目的在于提供一种通讯工程光纤交换箱，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种通讯工程光纤交换箱，包括交换箱体，所述交换箱体内侧的中部固定安装有第一光纤对接器和第二光纤对接器，所述交换箱体内部的左右两侧均设置有引导机构和限位机构，所述引导机构包括装载板、第一螺杆、第一螺纹套和第一接线仓，所述交换箱体的内壁上固定安装有装载板，所述装载板的内壁上固定安装有第一螺杆，所述第一螺杆的外侧螺纹连接有第一螺纹套，所述第一螺纹套的右侧设置有第一接线仓，所述第一接线仓位于第一光纤对接器的上层。

4、可选的，所述引导机构还包括第二螺杆、第二螺纹套、第二接线仓、引导柱体、限位板、承托软垫、承托板、调节螺纹套和支撑螺杆，所述第一螺杆的下方设置有第二螺杆。

5、可选的，所述第二螺杆的外侧螺纹连接有第二螺纹套，所述第二螺纹套的右侧设置有第二接线仓，所述第二接线仓位于第一光纤对接器的下层。

6、可选的，所述第二螺纹套的下方设置有引导柱体，所述引导柱体的前端固定安装有限位板，所述引导柱体的下方设置有承托软垫，所述承托软垫的下端固定安装有承托板。

7、可选的，所述承托板的下方设置有调节螺纹套，所述调节螺纹套的内侧螺纹连接有支撑螺杆，所述支撑螺杆固定安装在交换箱体的内壁上。

8、可选的，所述限位机构包括第一安装板、第一魔术贴母带、第一魔术贴子带、第二安装板、第二魔术贴母带和第二魔术贴子带，所述第一安装板的左端固定安装有第一魔术贴母带，所述第一安装板的下端固定安装有第二安装板，所述第二安装板的右端固定安装有第二魔术贴母带。

9、可选的，所述第一魔术贴母带的左端固定连接有第一魔术贴子带，所述第二魔术贴母带的右端固定连接有第二魔术贴子带。

10、与现有技术相比，本实用新型的有益效果是：

11、1、本实用新型中，设置有引导机构，引导机构通过杆体的引导作用，使工作人员在安装光纤线体时能够更加便捷、高效地将光纤线体整齐地排列在交换箱体内部，不仅提高了光纤线体的排列速度，而且减少了安装时间，降低了人工操作成本；在引导机构的引导下，光纤线体可以整齐地排列在交换箱体内，避免了传统光纤交换箱中光纤线体杂乱无章的问题，改善了光纤交换箱的视觉效果，同时还提高了实际使用时的维护效率；引导机构的杆体可以有效地引导光纤线体在交换箱体内的走向，降低了光纤线体在安装过程中因过度弯曲或挤压而造成的损坏风险，有助于提高光纤通信系统的稳定性和可靠性。

12、2、本实用新型中，设置有限位机构，限位机构通过魔术贴捆绑光纤线体，将多个光纤线体整合成一体化排列，改善了传统光纤交换箱中光纤线体散乱的问题，使得光纤线体的安装和维护更加简便、高效，限位机构利用魔术贴的黏贴特性，将光纤线体牢固地固定在交换箱体内，降低了光纤线体因松动而发生脱落或损坏的风险，这有助于保持光纤通信系统的稳定性。

技术特征：

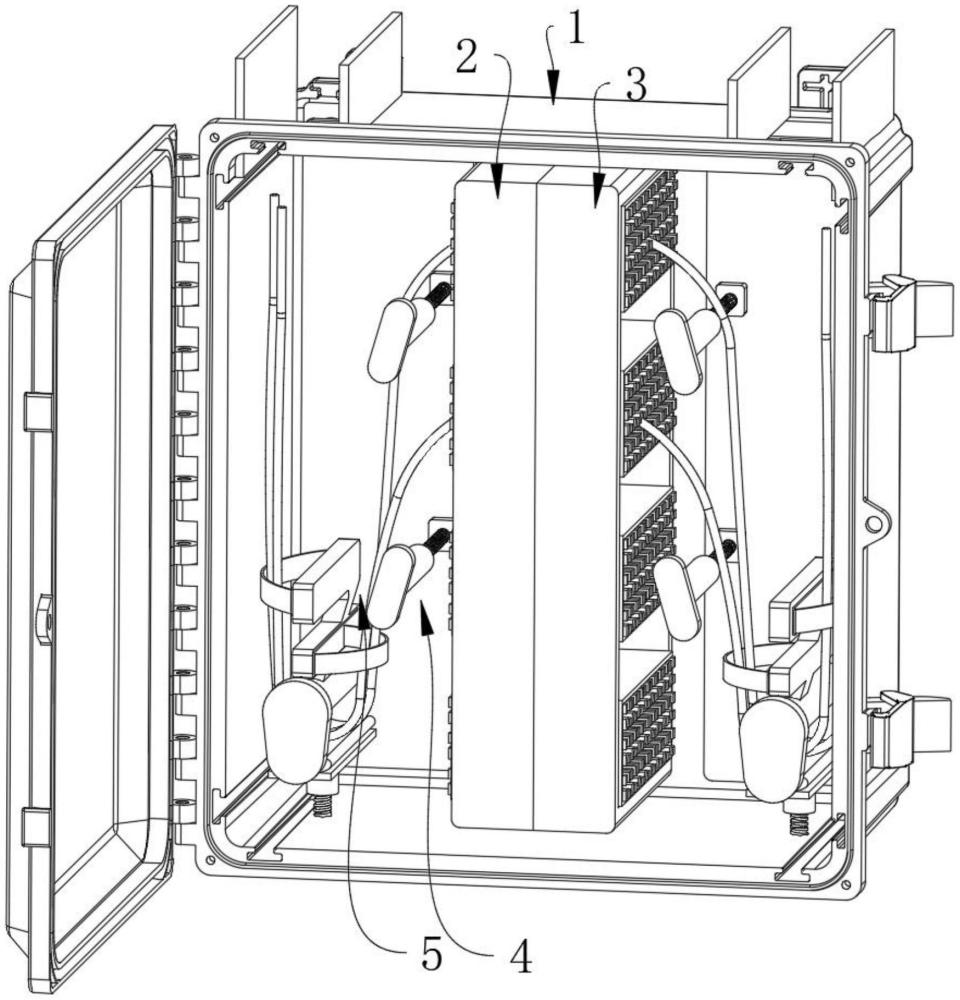

1.一种通讯工程光纤交换箱，包括交换箱体(1)，所述交换箱体(1)内侧的中部固定安装有第一光纤对接器(2)和第二光纤对接器(3)，其特征在于：所述交换箱体(1)内部的左右两侧均设置有引导机构(4)和限位机构(5)，所述引导机构(4)包括装载板(401)、第一螺杆(402)、第一螺纹套(403)和第一接线仓(404)，所述交换箱体(1)的内壁上固定安装有装载板(401)，所述装载板(401)的内壁上固定安装有第一螺杆(402)，所述第一螺杆(402)的外侧螺纹连接有第一螺纹套(403)，所述第一螺纹套(403)的右侧设置有第一接线仓(404)，所述第一接线仓(404)位于第一光纤对接器(2)的上层。

2.根据权利要求1所述的一种通讯工程光纤交换箱，其特征在于：所述引导机构(4)还包括第二螺杆(405)、第二螺纹套(406)、第二接线仓(407)、引导柱体(408)、限位板(409)、承托软垫(410)、承托板(411)、调节螺纹套(412)和支撑螺杆(413)，所述第一螺杆(402)的下方设置有第二螺杆(405)。

3.根据权利要求2所述的一种通讯工程光纤交换箱，其特征在于：所述第二螺杆(405)的外侧螺纹连接有第二螺纹套(406)，所述第二螺纹套(406)的右侧设置有第二接线仓(407)，所述第二接线仓(407)位于第一光纤对接器(2)的下层。

4.根据权利要求3所述的一种通讯工程光纤交换箱，其特征在于：所述第二螺纹套(406)的下方设置有引导柱体(408)，所述引导柱体(408)的前端固定安装有限位板(409)，所述引导柱体(408)的下方设置有承托软垫(410)，所述承托软垫(410)的下端固定安装有承托板(411)。

5.根据权利要求4所述的一种通讯工程光纤交换箱，其特征在于：所述承托板(411)的下方设置有调节螺纹套(412)，所述调节螺纹套(412)的内侧螺纹连接有支撑螺杆(413)，所述支撑螺杆(413)固定安装在交换箱体(1)的内壁上。

6.根据权利要求1所述的一种通讯工程光纤交换箱，其特征在于：所述限位机构(5)包括第一安装板(501)、第一魔术贴母带(502)、第一魔术贴子带(503)、第二安装板(504)、第二魔术贴母带(505)和第二魔术贴子带(506)，所述第一安装板(501)的左端固定安装有第一魔术贴母带(502)，所述第一安装板(501)的下端固定安装有第二安装板(504)，所述第二安装板(504)的右端固定安装有第二魔术贴母带(505)。

7.根据权利要求6所述的一种通讯工程光纤交换箱，其特征在于：所述第一魔术贴母带(502)的左端固定连接有第一魔术贴子带(503)，所述第二魔术贴母带(505)的右端固定连接有第二魔术贴子带(506)。

技术总结
本技术公开了通讯工程技术领域的一种通讯工程光纤交换箱，包括交换箱体，交换箱体内侧的中部固定安装有第一光纤对接器和第二光纤对接器，交换箱体内部的左右两侧均设置有引导机构和限位机构，交换箱体的内壁上固定安装有装载板，该通讯工程光纤交换箱增设有引导机构和限位机构，引导机构通过杆体的引导作用，使工作人员在安装光纤线体时能够更加便捷、高效地将光纤线体整齐地排列在交换箱体内部，不仅提高了光纤线体的排列速度，而且减少了安装时间，降低了人工操作成本，限位机构通过魔术贴捆绑光纤线体，将多个光纤线体整合成一体化排列，改善了传统光纤交换箱中光纤线体散乱的问题，使得光纤线体的安装和维护更加简便、高效。
