一种三棱镜折射绘画辅助工具的制作方法

本技术涉及绘画辅助，更确切地说涉及一种三棱镜折射绘画辅助工具。

背景技术：

1、镜折射绘画辅助工具是一种利用镜子的折射原理来辅助绘画的创新工具。这种工具通过特殊设计的镜子来改变光线的传播方向，产生折射效果，从而为艺术家提供不同的视觉参考和观察角度。其核心原理是利用镜子的折射特性。通过调整镜子的角度和位置，艺术家可以观察到被描绘物体经过折射后的影像，这个影像会呈现出一种特殊的变形效果。这种变形效果可以为艺术家提供新的视角和观察方式，帮助他们更深入地理解物体的形态和结构。

2、目前艺术家在进行绘画创作时，通常有参照物在前，通过不断抬头观察，将参照物描绘在画纸上，其观察过程需要不断进行抬头动作，不方便在绘画的过程中直接对参照物进行观看，通常需要一种折射镜的辅助绘画工具，帮助艺术家更准确地描绘物体的轮廓、光影和质感。

3、鉴于此，本实用新型提供了一种三棱镜折射绘画辅助工具。

技术实现思路

1、本实用新型提供了一种三棱镜折射绘画辅助工具，其包括软管，所述软管一端端部固定连接有固定组件，所述软管为全金属和塑胶等多种材质混合制成，所述软管另一端端部活动连通有转动组件；

2、所述转动组件靠近中心位置的凹槽内部固定连接有三棱镜本体，所述转动组件外壁位于三棱镜本体两端处固定连接有遮挡组件，所述遮挡组件内部的凹槽卡接在三棱镜本体上方。

3、作为本技术方案的进一步改进，所述固定组件包括u型架，所述u型架内部活动连通有螺杆，所述螺杆穿出u型架底部固定连接有螺母，所述固定组件用于固定在桌面上。

4、作为本技术方案的进一步改进，所述转动组件包括转杆，所述转杆活动连通在软管端部，所述转杆端部与软管外壁之间活动连通有螺帽，所述转杆中心的凹槽内部固定连接有三棱镜本体，所述转杆外壁位于三棱镜本体顶部活动连通有遮挡组件，所述转动组件用于对三棱镜本体的观察角度进行调节。

5、作为本技术方案的进一步改进，所述遮挡组件包括挡板，所述挡板一端这有凹槽，所述挡板的凹槽活动卡接在三棱镜本体顶部，所述挡板与转杆内部之间活动连通有螺钉，所述遮挡组件用于将艺术家视线集中在三棱镜本体表面。

6、作为本技术方案的进一步改进，所述三棱镜本体分为一号镜面与二号镜面与三号镜面三处镜面，所述一号镜面与二号镜面为透明材质，所述三号镜面为单面镜。

7、与现有技术相比，本实用新型的有益效果：

8、通过将固定组件安装在桌面上，从而将该辅助工具整体固定在桌面上，通过折动软管方便将三棱镜本体调节到任意高度，方便三棱镜本体适应艺术家眼部的高度，通过转动组件带动三棱镜本体在软管上转动，对三棱镜本体的折射角度进行调节，通过遮挡组件对艺术家观察三棱镜本体时，其周围的杂物进行遮挡，方便其视线集中在三棱镜本体上，通过三棱镜本体内部的多个镜面折射，方便艺术家低头绘画时，将前方的参照物折射到艺术家的眼前。

技术特征：

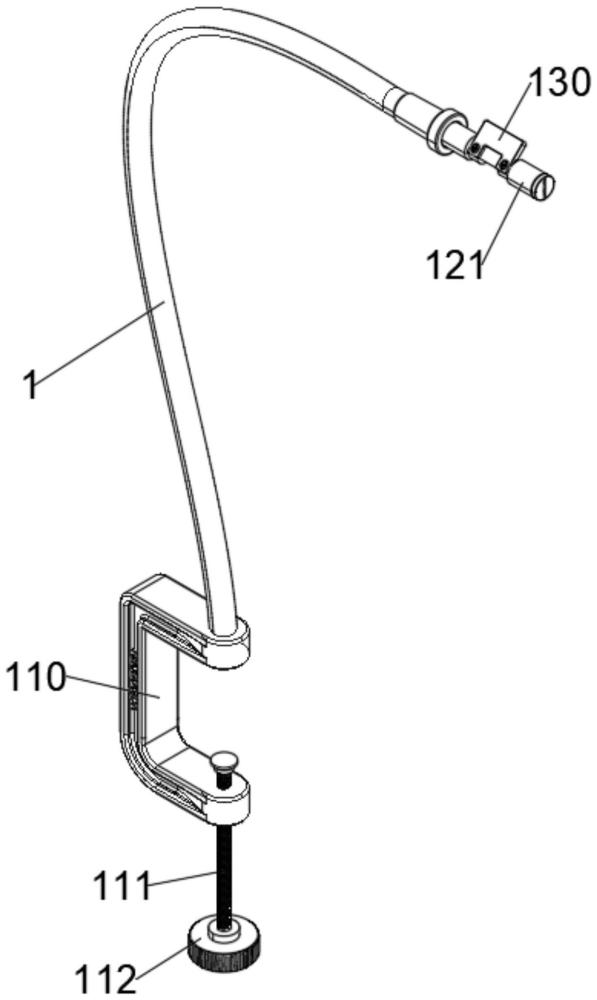

1.一种三棱镜折射绘画辅助工具，包括软管（1），其特征在于：所述软管（1）一端端部固定连接有固定组件（11），所述软管（1）另一端端部活动连通有转动组件（12）；

2.如权利要求1所述的三棱镜折射绘画辅助工具，其特征在于：所述固定组件（11）包括u型架（110），所述u型架（110）内部活动连通有螺杆（111），所述螺杆（111）穿出u型架（110）底部固定连接有螺母（112），所述固定组件（11）用于固定在桌面上。

3.如权利要求1所述的三棱镜折射绘画辅助工具，其特征在于：所述转动组件（12）包括转杆（120），所述转杆（120）活动连通在软管（1）端部，所述转杆（120）端部与软管（1）外壁之间活动连通有螺帽（121），所述转杆（120）中心的凹槽内部固定连接有三棱镜本体（2），所述转杆（120）外壁位于三棱镜本体（2）顶部活动连通有遮挡组件（13），所述转动组件（12）用于对三棱镜本体（2）的观察角度进行调节。

4.如权利要求3所述的三棱镜折射绘画辅助工具，其特征在于：所述遮挡组件（13）包括挡板（130），所述挡板（130）一端这有凹槽，所述挡板（130）的凹槽活动卡接在三棱镜本体（2）顶部，所述挡板（130）与转杆（120）内部之间活动连通有螺钉（131），所述遮挡组件（13）用于将艺术家视线集中在三棱镜本体（2）表面。

5.如权利要求1所述的三棱镜折射绘画辅助工具，其特征在于：所述三棱镜本体（2）分为一号镜面（21）与二号镜面（22）与三号镜面（23）三处镜面，所述一号镜面（21）与二号镜面（22）为透明材质，所述三号镜面（23）为单面镜。

技术总结
本技术涉及绘画辅助技术领域，具体地说，涉及一种三棱镜折射绘画辅助工具。其包括软管，软管一端端部固定连接有固定组件，软管另一端端部活动连通有转动组件；转动组件靠近中心位置的凹槽内部固定连接有三棱镜本体。本技术通过折动软管方便将三棱镜本体调节到任意高度，方便三棱镜本体适应艺术家眼部的高度，通过转动组件带动三棱镜本体在软管上转动，对三棱镜本体的折射角度角度进行调节，通过遮挡组件对艺术家观察三棱镜本体时，其周围的杂物进行遮挡，方便其视线集中在三棱镜本体上，通过三棱镜本体内部的多个镜面折射，方便艺术家低头绘画时，将前方的参照物折射到艺术家的眼前。

技术研发人员：黄政
受保护的技术使用者：李健
技术研发日：20240506
技术公布日：2025/2/17
