一种伴奏调音器的制作方法

本实用新型涉及声乐器械，特别是一种伴奏调音器。

背景技术：

采用乐音的振动频率识别程序来显示乐器音高的产品，现已广泛应用于各种乐器的调音中。根据适用乐器的不同，又分为吉他调音器、古筝调音器、大提琴调音器、小提琴调音器等等。

吉他的调音器有单弦和六弦两种，单弦的只有高音mi的c调标准音高，对应吉他的一弦，而6弦的调音器有低音mi、低音la，中音re、中音sol、中音si和高音mi六个c调标准音高，分别对应吉他的六根弦

原本的技术只能调音频，没有其他功能，过于传统，无法进行搬走，共同演奏、记忆等功能。

技术实现要素：

本实用新型提出一种伴奏调音器，解决了现有技术中的问题。

本实用新型的技术方案是这样实现的：

一种伴奏调音器，所述伴奏调音器包括壳体、电源装置、主板、显示装置和按键装置，所述伴奏调音器内部还设有蓝牙装置。

作为本实用新型的优选方案，所述壳体包括外壳和内壳，所述外壳包括外壳底面和外壳侧壁，所述内壳包括内壳上盖和内壳侧壁，所述内壳插接于所述外壳内部形成以封闭壳体。

作为本实用新型的优选方案，所述内壳上盖上设有用于显示装置显示的透光区域。

作为本实用新型的优选方案，所述电源装置设于所述壳体下部，所述电源装置包括卡于外壳内部的一电池支架，所述电池支架与所述外壳底面形成一安 装位，一电池安装于安装位内，所述安装位内还设有用于接触电池正负极的电池纽扣和接触端。

作为本实用新型的优选方案，所述蓝牙装置安装于所述电源装置前端。

作为本实用新型的优选方案，所述主板安装于所述壳体内中部，所述电源装置上方。

作为本实用新型的优选方案，所述壳体内部上方安装有显示装置，所述显示装置包括一显示屏小板，所述显示屏小板上方设有泡棉，所述泡棉上方设有显示屏，所述显示屏上方设有显示屏玻璃。

作为本实用新型的优选方案，所述壳体上盖上安装有按键装置，所述按键装置包括第一按键、第二按键、第三按键、第四按键、第五按键、第六按键和第七按键。

作为本实用新型的优选方案，所述电源装置、主板分别与显示装置、按键装置和蓝牙装置电性相连。

与传统的调音工具(音笛、音叉等)相比，本实用新型具有准确度高、不易受气候条件影响、操作简单易学等优点，尤其有助于各种乐器的初学者快速掌握该乐器的定音技术和提高听辨音高的能力。增设了蓝牙装置和音频接口，可以为电声乐器提供内部信号传输，使得电声乐器校音变得更加方便，即使在很嘈杂的外界环境下亦能不受干扰，方便携带。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

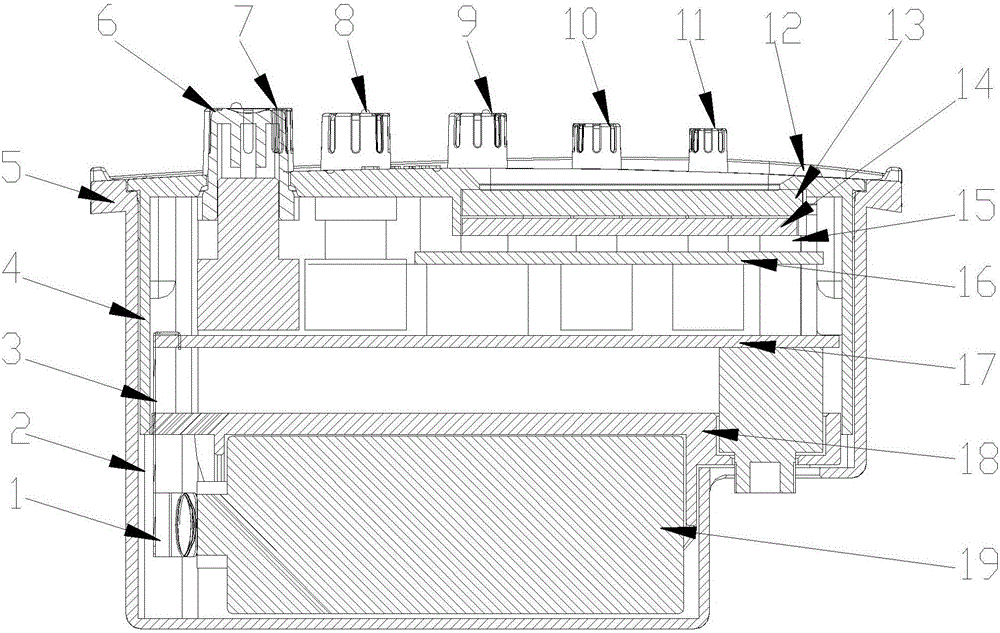

图1为本实用新型的剖面结构示意图；

电池纽扣 1，蓝牙装置 2，螺栓 3，内壳 4，外壳 5，第一按键 6，第二按键 7，第三按键 8，第四按键 9，第五按键 10，第六按键 11，第七按键 12，显示玻璃 13，显示屏 14，泡棉 15，显示屏小板 16，主板 17，电池支架 18，电池 19。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示，一种伴奏调音器，伴奏调音器包括壳体、电源装置、主板、显示装置和按键装置，伴奏调音器内部还设有蓝牙装置。壳体包括外壳5和内壳4，外壳5包括外壳底面和外壳侧壁，内壳包括内壳上盖和内壳侧壁，内壳4插接于所述外壳5内部形成以封闭壳体。内壳上盖上设有用于显示装置显示的透光区域。

内壳4与外壳5通过螺栓3固定。

电源装置设于所述壳体下部，电源装置包括卡于外壳内部的一电池支架18，所述电池支架18与外壳5底面形成一安装位，一电池安装于安装位内，安装位内还设有用于接触电池正负极的电池纽扣和接触端。

蓝牙装置安装于所述电源装置前端。主板安装于壳体内中部，电源装置上方。

壳体内部上方安装有显示装置，显示装置包括一显示屏小板16，显示屏小板16上方设有泡棉15，泡棉上方设有显示屏14，显示屏14上方设有显示屏玻璃。壳体上盖上安装有按键装置，所述按键装置包括第一按键6、第二按键7、第三按键8、第四按键9、第五按键10、第六按键11和第七按键12。电源装置、主板分别与显示装置、按键装置和蓝牙装置电性相连。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
