本实用新型涉及钢琴零件领域,具体涉及一种用于钢琴的声源结构。
背景技术:
当前,国内外都普遍采用在码桥上使用的弦码钉,钢丝经过弦码钉处会形成一个角度,钢丝经过弦码时有一个向下的压力来达到发声,比如申请号为“CN201220656303.5”,名称为“立式钢琴音源系统结构”的申请文件,描述了这样的技术方案“一种立式钢琴音源系统结构,包括铁排、琴弦、弦轴钉、弦轴板、音板、肋木和码桥,218个弦轴钉分别固定在弦轴板上,弦枕包括高音上弦枕、高音下弦枕、中音上弦枕、中音下弦枕I、中音下弦枕II、低音上弦枕,码桥包括中高音区码桥和低音区码桥,中高音区码桥和低音区码桥上共设有上下两排钉,琴弦的一端固定在弦轴钉上,另一端固定在铁排下弦钉上,琴键标号1号至琴键标号30号对应的弦轴钉位于低音区,琴键标号31号至琴键标号58号对应的弦轴钉位于中音区,琴键标号59号至琴键标号88号对应的弦轴钉位于高音区。”但安装上述传统结构和生产加工工艺来生产钢琴声源结构,由于发音板震动频率有限,使钢琴的发声无法完全释放出来,限制了钢琴的音色。
技术实现要素:
为解决上述问题,本实用新型提供了一种用于钢琴的声源结构,可以减少低音琴弦对声源音板所产生的压力,从而使钢琴的音板得到更充分的震动。
为实现上述目的,本实用新型采取的技术方案为:
一种用于钢琴的声源结构,包括码桥和音板,所述码桥下端安装有一弹簧 层,所述弹簧层由若干弹簧构成,每个弹簧的钢丝外均套接有硅胶套,每个弹簧都竖直安装,上端通过上螺纹杆与码桥下底面螺纹连接,下端通过下螺杆杆与音板上地面螺纹连接,所述码桥上端设有弦码和琴弦,琴弦通过过桥结构与弦码相连,过桥结构包括支架、琴弦固定轴和卡扣,支架通过螺栓固定在弦码上,支架为弧形结构,两端设有凸起的弧形支点,卡扣位于支架上方,琴弦固定轴外套接有软胶套,卡扣内设有琴弦固定轴,琴弦设置于内卡扣并通过琴弦固定轴进行固定。
作为优选,所述软胶套上设有琴弦固定槽,与琴弦大小相匹配。
作为优选,所述卡扣为金属构件,呈弯钩状。
本实用新型具有以下有益效果:
可以减少低音琴弦对声源音板所产生的压力,从而使钢琴的音板得到更充分的震动。
附图说明
图1为本实用新型实施例的结构示意图。

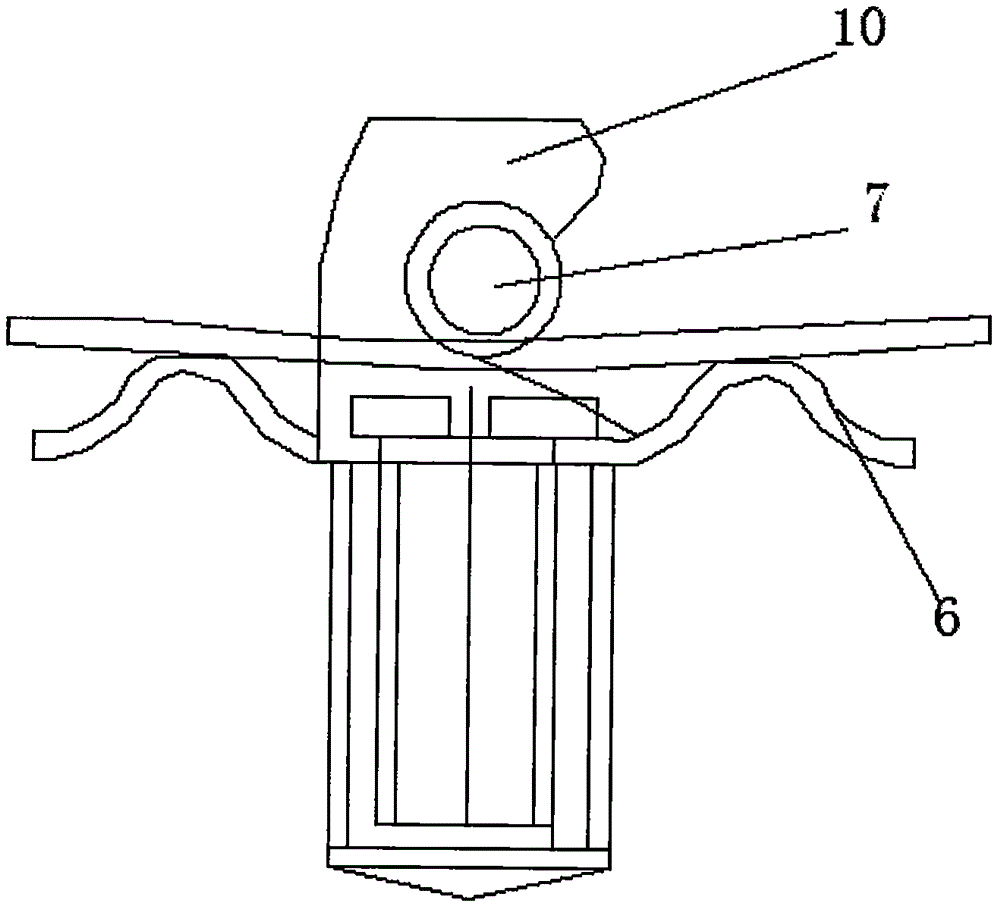

图2为本实用新型实施例中支架和卡扣的连接结构示意图。
图3为本实用新型实施例中弹簧的结构示意图。
具体实施方式
为了使本实用新型的目的及优点更加清楚明白,以下结合实施例对本实用新型进行进一步详细说明。应当理解,此处所描述的具体实施例仅仅用以解释本实用新型,并不用于限定本实用新型。
本实用新型中使用到的标准零件均可以从市场上购买,异形件根据说明书的和附图的记载均可以进行订制,各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接、粘贴等常规手段,在此不再详述。
如图1-图3所示,本实用新型实施例提供了一种用于钢琴的声源结构,包括 码桥1和音板2,所述码桥1下端安装有一弹簧层8,所述弹簧层8由若干弹簧11构成,每个弹簧11的钢丝外均套接有硅胶套,每个弹簧11都竖直安装,上端通过上螺纹杆12与码桥1下底面螺纹连接,下端通过下螺杆杆13与音板2上地面螺纹连接,所述码桥1上端设有弦码3和琴弦4,琴弦4通过过桥结构5与弦码3相连,过桥结构5包括支架6、琴弦固定轴7和卡扣10,支架6通过螺栓固定在弦码3上,支架6为弧形结构,两端设有凸起的弧形支点9,卡扣10位于支架6上方,琴弦固定轴7外套接有软胶套,卡扣10内设有琴弦固定轴7,琴弦4设置于卡扣10内并通过琴弦固定轴7进行固定。
所述软胶套上设有琴弦固定槽,与琴弦大小相匹配。
所述卡扣10为金属构件,呈弯钩状。
其中,所述弦码3、码桥1和音板2外均涂抹有防水层,所述支架6外缠绕有PVC层,可很好的避免生锈。
本具体实施可以减少低音琴弦对声源音板所产生的压力,从而使钢琴的音板得到更充分的震动。
以上所述仅是本实用新型的优选实施方式,应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理的前提下,还可以作出若干改进和润饰,这些改进和润饰也应视为本实用新型的保护范围。
