LED小夜灯的制作方法

本发明涉及一种LED小夜灯。

背景技术：

目前，人们在房间中常常会用到小夜灯进行照明，而且在夏天时，一般还需要电热驱蚊器进行驱蚊，电热驱蚊器包括底座和设置在底座上的发热组件，使用时，将驱蚊片放置在发热组件上，使得发热组件组驱蚊片进行加热，以使得驱蚊片挥发，来进行驱蚊。这样在房间中就经常会需要用到小夜灯和电热驱蚊器两种电器，占用空间较多，能耗较高。

技术实现要素：

本发明所要解决的技术问题是，提供一种LED小夜灯，其不仅可以进行照明，还可以加热驱蚊片。

为解决上述技术问题，本发明提供的LED小夜灯，它包括一灯座、一灯罩、一PCB电路板和一LED发光元件，PCB电路板固定在灯座上，LED发光元件安装在PCB电路板上，灯座的一侧设置有一用于插接在插座上以为LED发光元件供电的插头，灯座内设置有与PCB板相接触的第一导热座，灯座的另一侧设置有与第一导热座相接触的第二导热座，第二导热座上设置有用于放置驱蚊片的凹槽；

它还包括一光敏传感器，PCB电路板上设置有控制器，光敏传感器与控制器的信号输入端电连接，插头与控制器的电流输入端电连接，控制器的电流输出端与LED发光元件电连接。

作为优选，所述的第一导热座和第二导热座通过导热胶粘接固定。

作为优选，所述的第二导热座的表面覆盖有隔热棉，凹槽的底部裸露。

采用以上结构后，本发明与现有技术相比，具有以下的优点：

本发明使用时，将插头插接在房间内的插座上，这样LED发光元件发亮，对房间进行微光照明，并且同时，可以将驱蚊片放置在第二导热座的凹槽内，由于LED发光元件发亮时产生的热量可以依次通过PCB电路板和第一导热座传导到第二导热座，这样第二导热座发热，第二导热座可以对驱蚊片进行加热，使得驱蚊片挥发，来进行驱蚊。本发明不仅具有照明功能，还利用LED发光元件发光时产生的热量来加热驱蚊片，有效利用了LED发光元件产生的热能，这样就不需要另外在房间内放置电热驱蚊器，节省了房间内的空间，而且不需要另外消耗电能来加热驱蚊片，节省了电能。

而且由于设置有光敏传感器，可以将插头一直插接在房间内的插座上，当夜晚来临时，光敏传感器发送信号到控制器，控制器控制LED发光元件通电发亮；当白天来临时，光敏传感器发送信号到控制器，控制器控制LED发光元件断电，这样就可以自动控制该LED小夜灯的启闭，使用较为方便。

附图说明

图1是本发明的结构示意图。

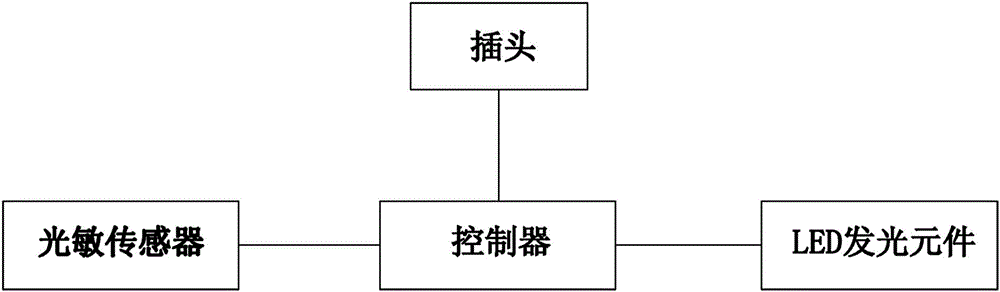

图2是本发明的电路框图。

具体实施方式

下面结合附图和具体实施方式对本发明作进一步详细地说明。

由图1、图2所示，本发明LED小夜灯包括一灯座1、一灯罩2、一PCB电路板3和一LED发光元件4，PCB电路板3固定在灯座1上，LED发光元件4安装在PCB电路板3上，灯座1的一侧设置有一用于插接在插座上以为LED发光元件4供电的插头5，灯座1内设置有与PCB板3相接触的第一导热座6，灯座1的另一侧设置有与第一导热座6相接触的第二导热座7，第二导热座7上设置有用于放置驱蚊片的凹槽701。

本发明LED小夜灯还包括一光敏传感器8，PCB电路板3上设置有控制器，光敏传感器8与控制器的信号输入端电连接，插头5与控制器的电流输入端电连接，控制器的电流输出端与LED发光元件4电连接。

所述的第一导热座6和第二导热座7通过导热胶粘接固定，使得第二导热座7安装方便。

所述的第二导热座7的表面覆盖有隔热棉，凹槽701的底部裸露，也就是说凹槽701的底部没有隔热棉，这样，隔热棉可以减少第二导热座7热量的散发，以使得大部分热量可以用于对驱蚊片加热，使得驱蚊片的加热效率较高，使得驱蚊效果较好。

以上仅就本发明应用较佳的实例做出了说明，但不能理解为是对权利要求的限制，本发明的结构可以有其他变化，不局限于上述结构。总之，凡在本发明的独立权利要求的保护范围内所作的各种变化均在本发明的保护范围内。
