一种佛教祭祀用智能蜡烛摆放架的制作方法

本发明涉及祭祀用具领域，具体的说是一种佛教祭祀用智能蜡烛摆放架。

背景技术：

改革开放以来，我国国民经济飞速发展，百姓的物质生活水平不断提高，伴随而至的是人们对精神生活水平的不对追求；而佛教文化，在我国具有几千年的发展历史，深刻影响了中国的哲学、道德、文学、音乐、雕塑等各个文化领域，至今仍然生气勃勃，佛教文化也是人们精神追求的首选寄托，因此，人们在生活闲暇时，常常会深入佛教传法地域，进行佛教祭祀活动，祈求平安、好运，进行心灵的滋养，近年来在我国较为有名的如普陀山、五台山、九华山等诸多佛教传法地域中，祭祀活动备受旅客欢迎。而在祭祀活动中，点燃祈福蜡烛，为人们最常从事的祭祀活动之一，因此，蜡烛逐渐成为佛教祭祀中不可或缺的用品之一，在越来越多的祭祀活动中被广泛使用，而伴随着被广泛使用的便是蜡烛摆放架，传统蜡烛摆放架在使用过程中主要将祭祀蜡烛插入蜡烛摆放架，待蜡烛燃烧至一定程度时，由于灯芯烧完和下部顶针的阻挡，蜡烛便不再燃烧，剩余部分须由人工拔出，费时费力，并且蜡烛在燃烧过程中的滴蜡进入支架下方的水槽，无自动回收装置，一般采用人工打捞的形式将蜡烛取出，对蜡资源的回收利用几乎为零，造成了资源的浪费。

针对上述祭祀蜡烛摆放台在使用过程中所遇到的技术问题，现有技术中也提出了一些技术方案，申请号为201410170216.2的一项中国专利公开了一种可循环蜡烛台，其可实现蜡烛液回收后重新形成一根蜡烛，但其需要人工插入灯芯、人工拔出蜡烛，且在批量使用中，蜡烛液很难完全流入下部套筒中，易造成套筒入口处的堵塞，从而难以实现其循环使用的功能，因此，我们可以看出，在佛教祭祀这种大量使用蜡烛的场合下，人们更是急需一种方便大批量的清理、分离和回收废蜡的蜡烛摆放架，即一种佛教祭祀用智能蜡烛摆放架，其通过电磁铁摆放条的设计，实现蜡烛燃烧过程中的等高拆卸，通过丝杠机构实现回收水槽中的废蜡推送，通过电热网和传感器的使用，完成对废蜡的除杂回收，进而完善了现有祭祀蜡烛摆放台在使用过程中所面临的上述技术问题，在方便祭祀活动的同时，也节约了蜡烛资源。

技术实现要素：

为了弥补现有技术的不足，本发明中所述的一种佛教祭祀用智能蜡烛摆放架，其采用电磁感应的设计思路，可实现未烧完蜡烛的自动等高拆卸，同时通过推送装置和分离装置的设计，可使水槽中的蜡烛自动回收、分离，而无需人工打捞，极大地减少了人力劳动量，且节约了蜡烛资源。

本发明解决其技术问题所采用的技术方案是：本发明所述的一种佛教祭祀用智能蜡烛摆放架，包括底座、分离装置、盛放装置、推送装置、蜡烛支架和防风支架，所述的底座包括水槽、两个分离槽、两个出蜡口、两个出水口和两个传感器安装孔，所述的分离槽位于水槽两侧；所述的出蜡口对称设置在底座的左右两端；所述的出水口位于出蜡口下方；所述的传感器安装孔设置在出蜡口与出水口的中间位置上，且传感器安装孔与出蜡口的距离由蜡烛的熔化程度进行调节设置，传感器安装孔用于安装水位传感器；所述的分离装置位于底座左右两侧的分离槽内，分离装置用于熔化废蜡，同时分离蜡、水以及杂质；所述的盛放装置与底座相连接；所述的推送装置安装在底座上方，推送装置用于将水槽中的废蜡推送入两边的分离槽内；所述的蜡烛支架与底座相连接，且蜡烛支架位于推送装置上方，蜡烛支架用于摆放蜡烛；所述的防风支架与底座的四个拐角相连接，防风支架上可根据实际需要安装不同的顶棚，以满足防风、美观的要求；

所述的蜡烛支架包括支撑架和摆放台，所述的支撑架与底座相连接，所述的摆放台与支撑架相连接，支撑架用于支撑摆放台，从而使得蜡烛的摆放呈阶梯分布；所述的摆放台包括顶针、导向套、永磁铁、电磁铁和支撑条、传感器安装架和传感器，所述的顶针位于导向套内部，且顶针下方与永磁铁相连接，顶针用于插放蜡烛，且在拆卸的时候顶针可以将蜡烛顶开，使蜡烛落入水槽中；所述的电磁铁安装在支撑条上，且电磁铁与永磁铁之间上下对应，当电磁铁在通正向电时，产生与永磁铁相反的极性，和顶针相互吸引，顶针向下运动，从而实现顶针与蜡烛的脱离，当电磁铁通反向电流时，产生与永磁铁相同的极性，电磁铁和永磁铁相排斥，推动顶针向上运动，从而将蜡烛顶开并落入下部水槽中，以方便游客插上新的蜡烛；所述的支撑条通过螺栓与支撑架相连接；所述的传感器安装架与支撑条相连接，所述的传感器位于顶针后方并安装在传感器安装架上，传感器用于感应蜡烛火光的高度，且其可以控制所对应的电磁铁的电流方向，从而实现各个蜡烛分别自动等高拆卸的功能。

所述的推送装置包括两个电机、四个轴承座、两根丝杠、两个丝杠螺母、横杆和推板，所述的轴承座与底座相连接；所述的两根丝杠通过轴承座安装在底座上，丝杠用于实现推板的左右移动；所述的两个电机通过电机套安装在底座上，且电机与丝杠之间通过联轴器相连接，电机用于给推送装置提供能量；所述的横杆两端通过两个丝杠螺母与两根丝杠相连接；所述的推板为“人”字形设计，且推板安装在横杆上，“人”字形的设计使得在推板向左右两侧运动时都能够推送废蜡，双向工作，提高了效率，同时推板在推送过程中受到侧面斜向下的力，相对于平板形结构，优化了受力情况，延长了推板的使用寿命。

所述的分离装置包括两块电热网和两个水位传感器；所述的两块电热网分别位于两个分离槽中部，且电热网通过螺栓与底座相连接，电热网用于加热融化废蜡，且其能够过滤掉蜡烛芯等杂质；所述的两个水位传感器分别安装在两侧的传感器安装孔上，水位传感器用于检测分离槽中水的高度，若水的高度达到设定值，则打开出水口，使水流出，从而将分离槽中水的高度控制在合理范围内。

所述的盛放装置包括水盛放仓和蜡盛放仓；所述的水盛放仓与出水口之间通过输送管道相连接，所述的蜡盛放仓与出蜡口之间通过输送管道相连接。

有益效果：本发明中所述的一种佛教祭祀用智能蜡烛摆放架，其采用电磁感应的设计思路，可实现未烧完蜡烛的自动等高拆卸，同时通过推送装置和分离装置的设计，可使水槽中的蜡烛自动回收、分离，而无需人工打捞，极大地减少了人力劳动量，且节约了蜡烛资源。

附图说明

下面结合附图和实施方式对本发明作进一步说明。

图1是本发明的立体结构示意图；

图2是本发明的机体及部分安装件的立体结构示意图；

图3是图3的局部剖视图；

图4是本发明支撑架的立体结构示意图；

图5是本发明摆放台的立体结构示意图；

图6是本发明摆放台的全剖示意图；

图7是本发明分离装置的原理示意图，其中A表示蜡液，B表示水，箭头表示液体流向；

图中：底座1、分离装置2、盛放装置3、推送装置4、蜡烛支架5、防风支架6、水槽10、分离槽11、出蜡口12、出水口13、传感器安装孔14、支撑架51、摆放台52、顶针521、导向套522、永磁铁523、电磁铁524、支撑条525、传感器安装架526、传感器527、电机41、轴承座42、丝杠43、丝杠螺母44、横杆45、推板46、电热网21、水位传感器22、水盛放仓31、蜡盛放仓32。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合实施方式，进一步阐述本发明。

如图1和图3所示，本发明所述的一种佛教祭祀用智能蜡烛摆放架，包括底座1、分离装置2、盛放装置3、推送装置4、蜡烛支架5和防风支架6，所述的底座1包括水槽10、两个分离槽11、两个出蜡口12、两个出水口13和两个传感器安装孔14，所述的分离槽11位于水槽10两侧；所述的出蜡口12对称设置在底座1的左右两端；所述的出水口13位于出蜡口12下方；所述的传感器安装孔14设置在出蜡口12与出水口13的中间位置上，且传感器安装孔14与出蜡口12的距离由蜡烛的熔化程度进行调节设置，传感器安装孔14用于安装水位传感器22；所述的分离装置2位于底座1左右两侧的分离槽11内，分离装置2用于熔化废蜡，同时分离蜡、水以及杂质；所述的盛放装置3与底座1相连接；所述的推送装置4安装在底座1上方，推送装置用于将水槽10中的废蜡推送入两边的分离槽11内；所述的蜡烛支架5与底座1相连接，且蜡烛支架5位于推送装置4上方，蜡烛支架5用于摆放蜡烛；所述的防风支架6与底座1的四个拐角相连接，防风支架6上可根据实际需要安装不同的顶棚，以满足防风、美观的要求；

如图1和图4所示，所述的蜡烛支架5包括支撑架51和摆放台52，所述的支撑架51与底座1相连接，所述的摆放台52与支撑架51相连接，支撑架51用于支撑摆放台52，从而使得蜡烛的摆放呈阶梯分布；如图5和图6所示，所述的摆放台52包括顶针521、导向套522、永磁铁523、电磁铁524和支撑条525、传感器安装架526和传感器527，所述的顶针521位于导向套522内部，且其下方与永磁铁523相连接，顶针521用于插放蜡烛，且在拆卸的时候可以将蜡烛顶开，使蜡烛落入水槽10中；所述的电磁铁524安装在支撑条525上，且电磁铁524与永磁铁523之间上下对应，当电磁铁524在通正向电时，产生与永磁铁523相反的极性，和顶针521相互吸引，顶针521向下运动，从而实现顶针521与蜡烛的脱离，当电磁铁524通反向电流时，产生与永磁铁523相同的极性，电磁铁524和永磁铁523相排斥，推动顶针521向上运动，从而将蜡烛顶开并落入下部水槽10中，以方便游客插上新的蜡烛；所述的支撑条525通过螺栓与支撑架51相连接；所述的传感器安装架526与支撑条525相连接，所述的传感器527位于顶针521后方并安装在传感器安装架526上，传感器527用于感应蜡烛火光的高度，且其可以控制所对应的电磁铁524的电流方向，从而实现各个蜡烛分别自动等高拆卸的功能。

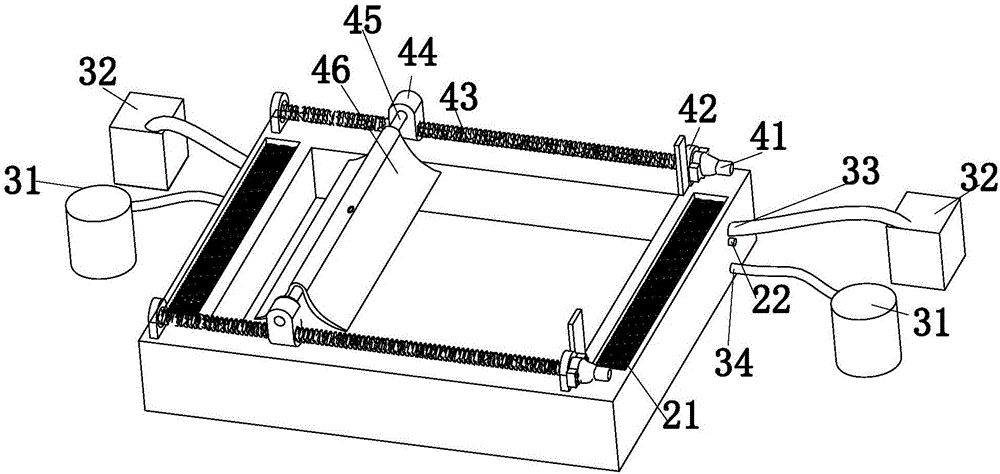

如图2和图3所示，所述的推送装置4包括两个电机41、四个轴承座42、两根丝杠43、两个丝杠螺母44、横杆45和推板46，所述的轴承座42与底座1相连接；所述的两根丝杠43通过轴承座42安装在底座1上，丝杠43用于实现推板46的左右移动；所述的两个电机41通过电机套安装在底座1上，且电机41与丝杠43之间通过联轴器相连接，电机41用于给推送装置4提供能量；所述的横杆45两端通过两个丝杠螺母44与两根丝杠43相连接；所述的推板46为“人”字形设计，且推板46安装在横杆45上，“人”字形的设计使得在推板46向左右两侧运动时都能够推送废蜡，双向工作，提高了效率，同时推板46在推送过程中受到侧面斜向下的力，相对于平板形结构，优化了受力情况，延长了推板的使用寿命。

如图2和图3所示，所述的分离装置2包括两块电热网21和两个水位传感器22；所述的两块电热网21分别位于两个分离槽11中部，且电热网21通过螺栓与底座1相连接，电热网21用于加热融化废蜡，且其能够过滤掉蜡烛芯等杂质；所述的两个水位传感器22分别安装在两侧的传感器安装孔14上，水位传感器22用于检测分离槽中水的高度，若水的高度达到设定值，则打开出水口13，使水流出，从而将分离槽10中水的高度控制在合理范围内。

如图2所示，所述的盛放装置3包括水盛放仓31和蜡盛放仓32；所述的水盛放仓3与出水口13之间通过输送管道相连接，所述的蜡盛放仓32与出蜡口12之间通过输送管道相连接。

工作时，当蜡烛燃烧殆尽时，顶针后方的传感器527感应到火焰高度达到设定值，顶针521转换其所对应的电磁铁524的电流方向，使得电磁铁524的极性和永磁铁523的极性相反，从而电磁铁524将连接有永磁铁523的顶针521向下吸引，从而实现顶针521与蜡烛的脱离，短暂停留后，电磁铁524的电流方向恢复原先的方向，两磁铁相排斥，从而使得顶针521复位，同时将可能依然停留在摆放台52上的废蜡顶开，方便游客插上新的蜡烛。废蜡落入水槽10中后，浮在水面上，达到一定量后，可开启推送装置4，推板46左右移动将废蜡推入两侧的加热网21上，进入分离装置2。

如图3和图7所示，在分离装置2的工作过程中，电热网21将固态蜡烛熔化，且其能够保持分离槽11内的温度，防止液态蜡的凝固，液态的水和蜡的混合物流入分离槽11下部，其中蜡浮于水的上方，当水较少时，位于底部的出水口13关闭，随着蜡和水的不断增多，当水的高度达到水位传感器22的设定值时，出水口13开启，水通过输送管道进入水盛放仓31，从而控制水的高度始终在出蜡口12以下，而上方的蜡液从出蜡口12不断流出，经输送管道到达蜡盛放仓32，从而实现蜡和水分别回收的功能。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
