一种新型手电筒的制作方法

本发明涉及电筒技术领域，具体涉及一种新型手电筒。

背景技术：

手电筒是人们夜间外出经常需要用到的照明工具，传统的手电筒仅仅是用于一般的照明需要，对于光强度的没有什么要求，功能单一。对于一些喜欢在夜间进行户外探险的人来说，手电筒传统的单一照明功能已经不能满足需要了，人们在夜间户外探险的时候，喜欢记录下那些值得回忆的画面，一边拿手电筒照明一边开启其他设备的摄像功能有时候就会因为时间差错过精彩的画面，且容易导致手电筒光线跟摄像方向不同步的问题；有时候在夜间的户外活动又需要用到一种类似台灯的照明设备和一些取暖的设备，传统的手电筒显然不具备这样一种功能；有时候遇到紧急情况下，会有来不及拿出手机将信息发送出去的情况；夜间户外活动需要的装备很多，每一种功能的设备都带一种就会显得相当麻烦。因此，喜欢夜间进行户外运动的人们希望有一种功能多样，实用性强的新型手电筒。

技术实现要素：

本发明的目的在于：针对现有手电筒功能单一的问题，提供一种新型手电筒。

为了实现上述目的，本发明采用的技术方案如下：

一种新型手电筒，包括筒体和灯头，所述灯头包括第一灯头和第二灯头，所述筒体的一端与所述第一灯头通过螺纹旋合连接，所述筒体的另一端与所述第二灯头通过旋转接头连接；所述筒体靠近所述第一灯头一端的侧壁上设置有灯管；所述第一灯头的前端面设有一摄像头；所述筒体内间隔设有蓄电池、微处理器、闪存存储器、GPS定位装置、信号接收装置和对讲机；所述筒体外壳间隔地设有第一开关、第二开关、灯管开关、摄像头开关、GPS定位开关、收音开关、对讲机开关和USB插口；所述第一灯头通过所述第一开关与所述微处理器相连，所述第二灯头通过所述第二开关与所述微处理器相连，所述灯管通过所述灯管开关与所述微处理器相连，所述GPS定位装置通过所述GPS定位开关与所述微处理器相连，所述摄像头通过所述摄像头开关与所述微处理器相连，所述信号接收装置通过收音开关与所述微处理器相连，所述对讲机通过所述对讲机开关与所述微处理器相连，所述蓄电池、闪存存储器和USB插口均与所述微处理器相连。

技术原理：蓄电池为手电筒供能，第一灯头和筒体构成了一个传统手电筒，第二灯头与筒体构成了一个类似台灯的设备，筒体上设置的灯管可以当作信号灯使用，摄像头可录像，GPS定位装置可以将定位信息发送到设置好的接收设备上，信号接收装置可以收听广播，对讲机能进行通讯传递。

本发明中，优选地，所述第一灯头包括间隔设置的至少一个强光灯及若干LED节能灯。强光灯能够让人们在夜间观察得更加清晰，同时也能为摄像头的正常工作提供足够的光照强度。

本发明中，优选地，所述第一灯头的前端通过螺纹旋合连接有灯罩，所述灯罩内装设有光纤薄片。

本发明中，优选地，所述第二灯头是由灯壳、发光板和灯罩组合安装而成，所述发光板固定在所述灯壳内，所述灯罩安装在所述灯壳上，所述灯壳与所述筒体通过旋转接头连接。第二灯头与筒体可以构成一台灯，能够提供更加合理的光照范围，满足各种情况下的光照需要，更加贴近生活。

本发明中，优选地，所述发光板上间隔设有若干个LED发光体或取暖灯。多种灯光可供安装，满足不同条件下的需求。

本发明中，优选地，所述灯管为LED灯管。

本发明中，优选地，所述新型手电筒还包括盖体，所述盖体可拆卸地装设于所述筒体靠近所述第二灯头的一端并罩设于所述第二灯头上，所述盖体远离所述筒体的一端间隔设置有指南针及望眼镜。

综上所述，由于采用了上述技术方案，本发明的有益效果是：

1、本发明新型手电筒，筒体的相对两端均设置了灯头，第一灯头满足了夜间出行的照明需要，第二灯头可以与筒体组成台灯使用，照明角度和范围更加合理；在夜间多人同行时，前行人员在队伍前面拿着该新型手电筒照明探路，同时也可以打开第二灯头调整好角度后为后面的跟随人员照明，避免了只看到前面路况而没法看清脚下导致意外事故的发生，设计科学合理，适合夜间结伴出游。

2、本发明新型手电筒，筒体上设置的灯管采用的是散发柔和光线的LED灯管，与第一灯头和第二灯头相比，光线强度较低，只能满足光线强度低的照明需求，方便一个人的近距离照明需求，不会因光线强度太大影响到周边别人的休息，同时柔和的光线更加护眼；而且灯管的颜色可根据需要配备，比如红色灯管在夜间显示更加明显，在光照强度满足需求的前提下，用灯管来照明更加节能省电。

3、本发明的新型手电筒，第一灯头上设置的摄像头，可以确保光照方向跟摄像方向同步一致，GPS定位装置可以让人在遇到紧急情况下将定位信息发送到已经设置好的接收装置上，信号接收装置能够收听到无线广播，得到最新的交通资讯，方便选择路线，对讲机在方便在夜间分头行动时保持联系，盖体端部的指南针方便辨别方向，盖体还设置了望眼镜，方便需要，该新型手电筒功能多样，方便实用。

4、本发明的新型手电筒，具备了多种功能，减少了人们夜间户外活动需要带的设备的数量，节约了活动进行中寻找设备的时间，更加方便使用，同时也减轻了负重，不会造成其他设备不用时随意放置导致丢失的情况发生。

【附图说明】

图1是本发明新型手电筒去掉盖体后的连接状态结构示意图。

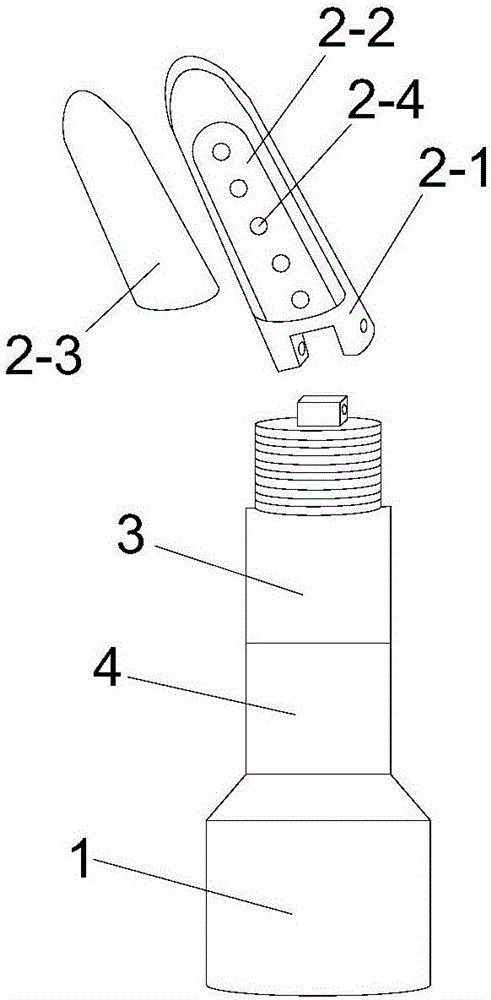

图2是图1的局部拆分状态示意图。

图3是图1加上盖体后的连接状态结构示意图。

图4是本发明新型手电筒的工作原理模块示意图。

主要元件符号说明：

图中，第一灯头1，第二灯头2，灯壳2-1，发光板2-2，灯罩2-3，LED发光体2-4，筒体3，灯管4，盖体5，指南针5-1，望眼镜5-2，摄像头101，蓄电池102，微处理器103，闪存存储器104，GPS定位装置105，信号接收装置106，对讲机107，第一开关108，第二开关109，灯管开关110，摄像头开关111，GPS定位开关112，收音开关113，对讲机开关114，USB插口115。

【具体实施方式】

下面结合实施例对本发明作进一步说明。

如图1、图2、图3和图4，一种新型手电筒，包括筒体3和灯头，所述灯头包括第一灯头1和第二灯头2，所述筒体3的一端与所述第一灯头1通过螺纹旋合连接，所述筒体3的另一端与所述第二灯头2通过旋转接头连接。所述第一灯头1包括间隔设置的一个强光灯及四个LED节能灯，所述第一灯头1的前端通过螺纹旋合连接有灯罩，所述灯罩内装设有光纤薄片；所述第二灯头2是由灯壳2-1、发光板2-2和灯罩2-3组合安装而成，所述发光板2-2固定在所述灯壳2-1内，所述发光板2-2上间隔设有五个LED发光体2-4，所述灯罩2-3安装在所述灯壳2-1上，所述灯壳2-1与所述筒体3通过旋转接头连接。所述筒体3靠近所述第一灯头1一端的侧壁上设置有灯管4，所述灯管4为LED灯管；所述第一灯头1的前端面设有一摄像头101；所述筒体内间隔设有蓄电池102、微处理器103、闪存存储器104、GPS定位装置105、信号接收装置106和对讲机107；所述筒体3的外壳间隔地设有第一开关108、第二开关109、灯管开关110、摄像头开关111、GPS定位开关112、收音开关113、对讲机开关114和USB插口115。所述第一灯头1通过所述第一开关108与所述微处理器103相连，所述第二灯头2通过所述第二开关109与所述微处理器103相连，所述灯管4通过所述灯管开关110与所述微处理器103相连，所述GPS定位装置106通过所述GPS定位开关112与所述微处理器103相连，所述摄像头101通过所述摄像头开关111与所述微处理器103相连，所述信号接收装置106通过收音开关113与所述微处理器103相连，所述对讲机107通过所述对讲机开关114与所述微处理器103相连，所述蓄电池102、闪存存储器104和USB插口105均与所述微处理器103相连。所述新型手电筒还包括盖体5，所述盖体5可拆卸地装设于所述筒体3靠近所述第二灯头2的一端并罩设于所述第二灯头2上，所述盖体5远离所述筒体3的一端间隔设置有指南针5-1及望眼镜5-2。

工作原理：所述蓄电池102为所述新型手电筒供能，所述新型手电筒可用所述第一灯头1进行强光照明，在夜间结伴出行时，还可以用所述第二灯头2为后面的伙伴照明，避免前面的人挡住光线导致后面的人看不清路况，同时，多个所述新型手电筒之间还能通过所述对讲机107进行通话对讲，方便时刻保持联系；在夜间停下休息的时候，还能够将所述新型手电筒放在一旁当作台灯使用，使光照角度和范围更加适用于当前情况，当所述发光板2-2上安装的是取暖灯时，还可以用来全暖；在夜间周围的人都休息的时候，需要有光源来告诉别人此处有人休息，如果打开所述第一灯头1或者所述第二灯头2对外界传递信息的话，就会显得很浪费电，同时所述第一灯头和所述第二灯头的光照强度太大会影响到周围的人休息，此时打开所述灯管4最合适不过了，灯管4发出的柔和的光线，光照强度不大，不会影响别人的休息，在夜间作为信号灯足够满足需求；所述摄像头101能够在夜间与所述第一灯头1配件进行摄像，所述新型手电筒还能通过所述信号接收装置106接收无线广播，获取需要的资讯；所述GPS定位装置105能够在紧急情况下将位置信息发送到设置好的设备上面，所述指南针5-1方便辨别方向，所述望眼镜5-2方便观察远处。

上述说明是针对本发明较佳可行实施例的详细说明，但实施例并非用以限定本发明的专利申请范围，凡本发明所提示的技术精神下所完成的同等变化或修饰变更，均应属于本发明所涵盖专利范围。
