一种可旋转吊灯的制作方法

本实用新型涉及灯具技术领域，尤其涉及一种可旋转吊灯。

背景技术：

旋转吊灯在家庭以及娱乐休闲等场合应用地越来越广泛，现有的旋转吊灯都是在顶棚安置驱动灯体旋转的电机，电机的旋转输出转子端朝下设置，再将电光源悬挂于电机旋转输出转子端的下方，电机和电光源由两处电源供电，现有的旋转吊灯在工作时，其电机本体不动，电机的输出转子端带动灯体进行旋转。这种吊灯在安装时一般需要先安装电机以及电机的供电线路，不便于安装，而且吊灯的整体性不好、不美观。

技术实现要素：

本实用新型所要解决的技术问题，在于提供一种便于安装且整体性好的可旋转吊灯。

本实用新型解决上述技术问题所采用的技术方案是：

本实用新型提供了一种可旋转吊灯，其包括灯体、电源以及电机，所述电源固设于所述灯体内部，所述电机与所述灯体固连并由所述电源供电，所述电机的输出转子端朝上设置，所述输出转子端装设有起挂接作用的吊钩或吊环，可旋转吊灯工作时，所述吊钩或吊环保持静止，所述灯体、电源以及电机相对于所述吊钩或吊环作旋转运动。

作为上述技术方案的进一步改进，所述灯体包括底座，所述底座设有用于放置所述电源的容置空间。

作为上述技术方案的进一步改进，所述灯体还包括固设于所述底座上方的顶盖，所述电机固设于所述底座和顶盖之间，所述顶盖设有用于所述输出转子端穿过的顶孔。

作为上述技术方案的进一步改进，所述顶盖朝向所述底座的一侧设有固定柱，所述底座对应所述固定柱的位置设有固定孔。

作为上述技术方案的进一步改进，所述灯体还包括灯罩以及设于所述灯罩内的电光源，所述灯罩以可拆卸的方式连接于所述底座的下方。

作为上述技术方案的进一步改进，所述底座与所述灯罩相接触的表面设有凸起的滑扣，所述灯罩在对应所述滑扣的位置设有滑槽。

作为上述技术方案的进一步改进，所述电光源为与所述电源电连接的LED灯串。

作为上述技术方案的进一步改进，所述容置空间内放置有供电盒，所述电源置于所述供电盒内。

作为上述技术方案的进一步改进，所述电源为一次电池或二次电池。

本实用新型的有益效果是：

本实用新型旋转吊灯的电机与灯体固定连接，且电机的输出转子端朝上设置，电源可以同时为电机和灯体内的电光源供电，将电机输出转子端的吊钩或吊环与外部固定端挂接即可实现吊灯的安装，克服了现有的旋转吊灯安装不便、整体性差的技术问题，达到了便于安装且整体性好的技术效果。

附图说明

图1是本实用新型可旋转吊灯整体的立体结构示意图；

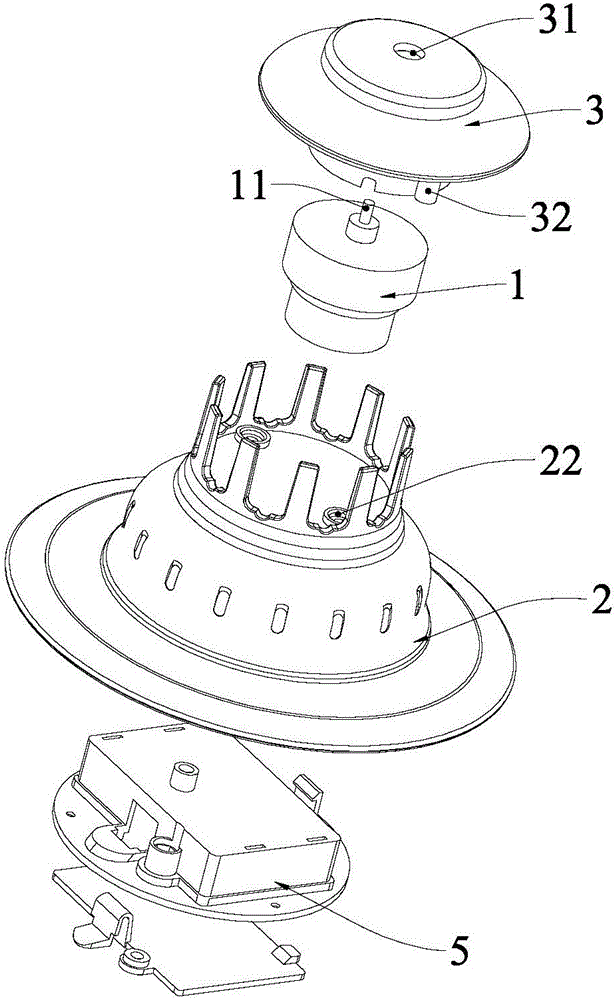

图2是本实用新型可旋转吊灯的拆分结构示意图（未绘出灯罩）；

图3是本实用新型可旋转吊灯的底座的底面结构示意图。

具体实施方式

以下将结合实施例和附图对本实用新型的构思、具体结构及产生的技术效果进行清楚、完整地描述，以充分地理解本实用新型的目的、特征和效果。显然，所描述的实施例只是本实用新型的一部分实施例，而不是全部实施例，基于本实用新型的实施例，本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例，均属于本实用新型保护的范围。另外，专利中涉及到的所有联接/连接关系，并非单指构件直接相接，而是指可根据具体实施情况，通过添加或减少联接辅件，来组成更优的联接结构。本实用新型中的各个技术特征，在不互相矛盾冲突的前提下可以交互组合。

请一并参照图1和图2，本实用新型可旋转吊灯包括灯体、电源以及电机1，电源固设于灯体内部，电机1与灯体固连并由电源供电，电机1的输出转子端11朝上设置，输出转子端11装设有起挂接作用的吊钩或吊环（图中未绘出），可旋转吊灯工作时，吊钩或吊环保持静止，灯体、电源以及电机1相对于吊钩或吊环作旋转运动。

电源同时为电机1和灯体内的电光源提供电源，且灯体、电源与电机1彼此之间相对固定、静止，电机1的输出转子端11上的吊钩或吊环与外部固定端固定后，这里的外部固定端包括顶棚、树干、杆件等外部的固定物，电机1的旋转就可以驱动可旋转吊灯整体的转动，也就是说，吊钩或吊环保持不动，灯体、电源以及电机1整体转动。相比于现有技术，本实用新型可旋转吊灯不需要提前将电机进行安装，而且吊灯的整体性好，十分美观。

如图1所示，灯体包括依次连接的顶盖3、底座2以及灯罩4。需要特别说明的是，灯体的结构并不局限于本实施例中的实施方式，在不同的实施例中，灯体可能为灯壳、或者仅仅是灯座、亦或者为单独的具有安装位的灯罩，只要能够将电源、电光源以及电机装设于其中即可。

如图1和图2所示，灯罩4以可拆卸的方式连接于底座2的下方。具体而言，灯罩4与底座2相接触的表面设有凸起的滑扣23，灯罩4在对应滑扣23的位置设有滑槽41，灯罩4只需要抵紧底座2的下方旋紧即可实现二者的固连。灯罩4内设有电光源，电光源优选为与电源电连接的LED灯串。

如图2和图3所示，顶盖3固设于底座2的上方，电机1固设于底座2和顶盖3之间，顶盖3设有用于电机1的输出转子端11穿过的顶孔31。顶盖3与底座2的固定方式有多种，例如但不限于螺栓锁固、粘接、卡扣连接等，本实施例中，顶盖3朝向底座2的一侧设有固定柱32，底座2对应固定柱32的位置设有固定孔22，固定柱32内可以在注塑时埋置铜螺母，也可以直接作为自攻底孔，使用螺丝穿过固定孔22与固定柱32锁固即可实现顶盖3与底座2的固定连接。

如图2和图3所示，底座2设有容置空间21，容置空间21内放置有供电盒5，电源置于供电盒5内。本实施例中，电源优选为一次电池或二次电池，然而在不同的实施例中，电源的结构可能包含供电盒、开关、线路板等结构，这些都是本领域技术人员易于想到的常规手段。

以上是对本实用新型的较佳实施例进行了具体说明，但本实用新型并不限于所述实施例，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可做出种种的等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
