一种带自救红光照明器的消防应急灯的制作方法

本实用新型涉及消防应急灯技术领域，具体为一种带自救红光照明器的消防应急灯。

背景技术：

适用于消防应急照明，是消防应急中最为普遍的一种照明工具，应急时间长，高亮度具有断电自动应急功能。消防应急灯具有耗电小、亮度高、使用寿命长等特点，边上设计有电源开关和指显灯，适合工厂、酒店、学校、单位等公共场所以备停电作应急照明之用。

消防照明灯的出现为公共场所断电保护和防止火灾作出了重大贡献，但是目前阶段的消防照明灯存在诸多的不足之处，例如，无法自动感应火灾，照明灯的灯光不够显眼。

技术实现要素：

本实用新型的目的在于提供一种带自救红光照明器的消防应急灯，以解决上述背景技术中提出的无法自我感应火灾和照明灯的灯光弱的问题。

为实现上述目的，本实用新型提供如下技术方案：一种带自救红光照明器的消防应急灯，包括保护壳、消防中心控制处、断电提示器和消防报警信号发射端，所述保护壳的上方安装有可转动支撑杆，所述可转动支撑杆的上方安装有红外照明灯，所述红外照明灯上设置有红外闪烁灯头，所述可转动支撑杆之间安装有时间显示器，所述可转 动支撑杆的前方设置有消防报警接收器，所述保护壳的左侧安装有高温感应器，所述保护壳的右侧设置有充电口，所述保护壳的前方的上部设置有闪烁指标，所述闪烁指标的正下方设置有电量指示灯，所述电量指示灯的左右两侧设置有报警器，所述保护壳的内部的上方安装有PLC主控器，所述保护壳的内部的右侧的底部安装有蓄电装置，所述PLC主控器与蓄电装置通过连接器连接，所述PLC主控器与蓄电装置、消防报警接收器、断电提示器和高温感应器电性连接，所述消防报警信号发射端与消防报警接收器通过局域网连接，所述消防中心控制处与PLC主控器通过局域网连接。

优选的，所述保护壳为长方体结构。

优选的，所述红外照明灯共设置有两个，且两个红外照明灯均设置在时间显示器的左右两侧。

优选的，所述可转动支撑杆与保护壳通过铰链转动连接。

与现有技术相比，本实用新型的有益效果是：该一种带自救红光照明器的消防应急灯，设置有两个红外照明灯，且照明灯设置有红外闪烁灯头，在断电或者火灾出现时，通过闪烁红光的穿透性可以使人们远距离发现，从而及时做好应对的措施，避免意外的发生，装置的左侧安装有高温感应器，可以自我感应火灾，通过其分析后发送至消防中心控制处，可以及时对火灾区域作出判断，从而及时补救，降低损失。

附图说明

图1为本实用一种带自救红光照明器的消防应急灯的结构示意图；

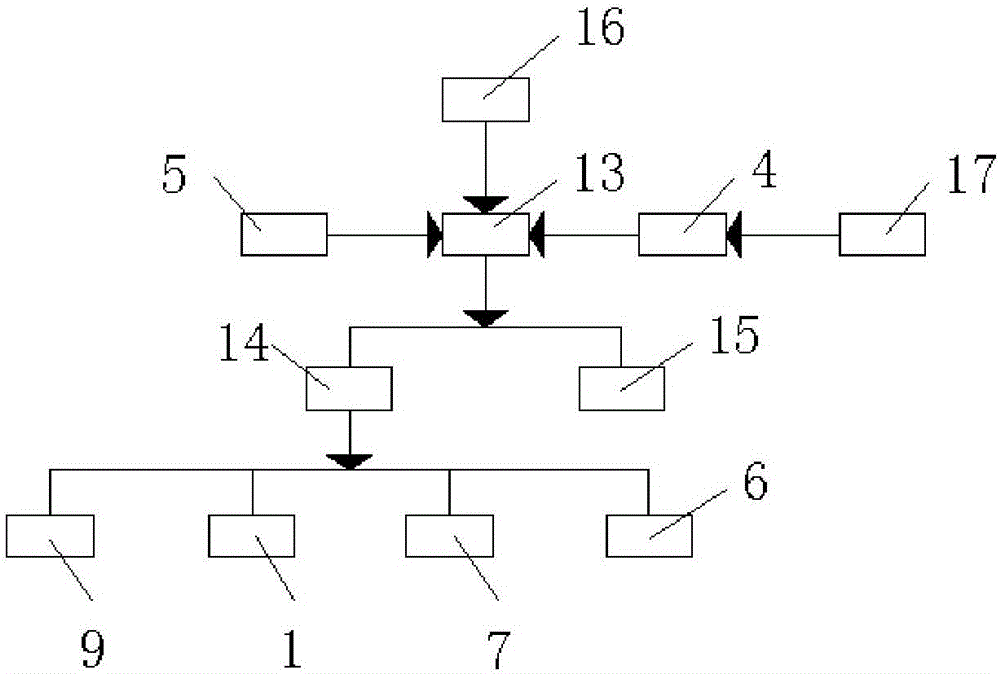

图2为本实用一种带自救红光照明器的消防应急灯的原理框图；

图3为本实用一种带自救红光照明器的消防应急灯的保护壳内部结构示意图；

图4为本实用一种带自救红光照明器的消防应急灯的红外闪烁灯头的结构示意图。

图中：1-红外照明灯；2-红外闪烁灯头；3-可转动支撑杆；4-消防报警接收器；5-高温感应器；6-时间显示器；7-闪烁指标；8-保护壳；9-报警器；10-充电口；11-电量指示灯；12-连接器；13-PLC主控器；14-蓄电装置；15-消防中心控制处；16-断电提示器；17-消防报警信号发射端。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种带自救红光照明器的消防应急灯，包括保护壳8、消防中心控制处15、断电提示器16和消防报警信号发射端17，保护壳8的上方安装有可转动支撑 杆3，可转动支撑杆3的上方安装有红外照明灯1，红外照明灯1上设置有红外闪烁灯头2，可转动支撑杆3之间安装有时间显示器6，可转动支撑杆3的前方设置有消防报警接收器4，保护壳8的左侧安装有高温感应器5，保护壳8的右侧设置有充电口10，保护壳8的前方的上部设置有闪烁指标7，闪烁指标7的正下方设置有电量指示灯11，电量指示灯11的左右两侧设置有报警器9，保护壳8的内部上方安装有PLC主控器13，保护壳8的内部的右侧的底部安装有蓄电装置14，PLC主控器13与蓄电装置14通过连接器12连接，PLC主控器13与蓄电装置14、消防报警接收器4、断电提示器16和高温感应器5电性连接，消防报警信号发射端17与消防报警接收器4通过局域网连接，消防中心控制处15与PLC主控器13通过局域网连接，保护壳8为长方体结构，红外照明灯1共设置有两个，且两个红外照明灯1均设置在时间显示器6的左右两侧，可转动支撑杆3与保护壳8通过铰链转动连接。

工作原理：该设备在使用时，通过断电提示器16将信号发送至PLC主控器13上，通过其发送命令给蓄电装置14，通过其控制红外照明灯1、闪烁指标7、时间显示器6和电量指示灯11工作，通过消防报警信号发射端17将火灾信号发送至消防报警接收器4上，通过消防报警接收器4将信号传输至PLC主控器13，通过其控制报警器9语音提示，同时控制红外照明灯1、闪烁指标7、时间显示器6和电量指示灯11工作，通过高温感应器5将高温信号传输至PLC主控器 13，通过其将信号发送至消防中心控制处15。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
