带灯的玻璃夹的制作方法

本实用新型涉及到一种带灯的玻璃夹。

背景技术：

在陈列柜等场合，为了使人们能够看清柜台内的商品或者展品，通常在柜台内安装灯泡，但是这种点状的发光源会产生阴影，影响展示的效果。而且在柜台内安装灯泡还会占用空间，影响展品的布置。

专利号为201120329241.2 的实用新型公开了一种玻璃夹板灯，包括铝合金外壳，所述铝合金外壳的右侧端面上设有卡槽，卡槽的后端面上设有前后对称的两个第一安装孔，铝合金外壳的上表面和下表面上均设有孔，铝合金外壳左侧部分的内部设有塑料透光片，塑料透光片的左端设有LED灯板，LED灯板的左侧设有后盖板，后盖板通过螺钉固定在铝合金外壳的左端面上，后盖板的左端面上靠近前后两端的中部分别设有与所述第一安装孔相对应的第二安装孔，所述LED灯板的左端连接电源线，电源线穿过后盖板，其外端裸露在后盖板外侧。该种玻璃夹板灯将光源转移到玻璃夹中，通过玻璃来进行照明，大大改善了照明效果，同时不占用展柜内的空间。但是该种玻璃夹板灯的结构非常复杂，难以装配，影响了其的推广使用。

技术实现要素：

本实用新型的目的是提出一种结构简单、易于装配的带灯的玻璃夹。

本实用新型的带灯的玻璃夹包括玻璃夹本体，关键在于所述玻璃夹本体的上部沿其轴向设有复合槽，所述复合槽的上部为用于固定玻璃板的玻璃槽，所述复合槽的下部为安装有灯带的灯带槽，所述灯带槽与玻璃槽的相接处设有用于支撑玻璃板的支撑板，所述支撑板设有供灯带所发出的灯光穿过的镂空部；所述玻璃夹本体的下部设有用于固定玻璃夹的固定结构。

在使用时，将灯带安装于灯带槽内，将玻璃插入玻璃槽内并固定，灯带发出的光可以通过镂空部照射到玻璃上，由于玻璃为导光材料，因此灯带的光能够通过玻璃均匀照射到展示柜的展品上，相当于扩大了光源的面积，在减少阴影的前提下，提高了照明效果。由于灯带被隐藏安装在灯带槽内，因此不会占用展示柜的空间，不会影响展示柜内的展品布置。

具体来说，所述支撑板为设置于灯带槽槽口处的两条相对的条状板，所述镂空部为两条条状板之间的条状间隙。上述条状板与灯带槽一体连接而成，设置条状间隙来充当镂空部，可以减少对光线的遮挡，充分利用光源。

进一步地，所述固定结构为沿玻璃夹本体的轴向设置于玻璃夹本体的下部的卡槽，所述卡槽的两侧槽口处设有向卡槽中轴线方向延伸的固定板，两块固定板之间设有间隙。在固定时，将螺栓的螺帽放入卡槽中，并沿着卡槽来自由移动螺栓，以调整螺栓的位置，安装非常方便。固定板可以将螺帽限制于卡槽内，防止螺帽脱出（螺帽只能由卡槽两端移出）。

进一步地，所述灯带为LED灯带，所述LED灯带的底部与灯带槽的槽底接触，灯带中的LED朝向于镂空部。LED灯带的底部与灯带槽的槽底接触，便于散热。

进一步地，所述玻璃夹本体为铝型材一体制成，制造方便、整体重量轻，便于搬运及装配，同时方便灯带的散热。

本实用新型的带灯的玻璃夹结构简单，制造、安装均非常方便，同时大大改善了照明效果，具有很好的实用性和商业价值。

附图说明

图1是本实用新型的带灯的玻璃夹的结构示意图。

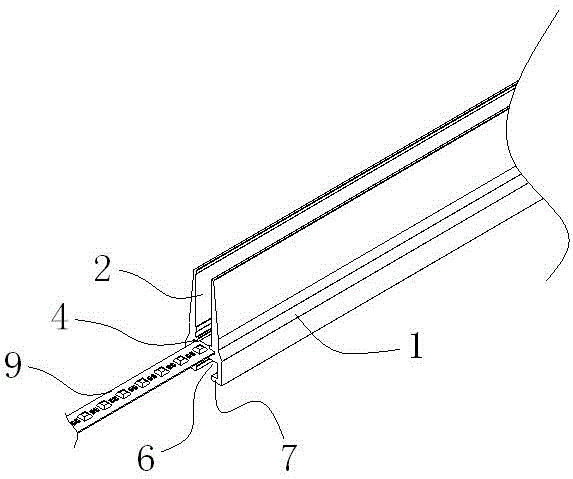

图2是本实用新型的带灯的玻璃夹与灯带的配合示意图。

图3是本实用新型的带灯的玻璃夹与螺栓的配合示意图。

图4是本实用新型的带灯的玻璃夹的使用状态示意图。

附图标示：1、玻璃夹本体；2、玻璃槽；3、灯带槽；4、条状板；5、镂空部；6、卡槽；7、固定板；8、间隙；9、灯带；10、螺栓。

具体实施方式

下面对照附图，通过对实施实例的描述，对本实用新型的具体实施方式如所涉及的各构件的形状、构造、各部分之间的相互位置及连接关系、各部分的作用及工作原理等作进一步的详细说明。

实施例1：

如图所示，本实施例的带灯的玻璃夹包括玻璃夹本体1，玻璃夹本体1的上部沿其轴向设有复合槽，所述复合槽的上部为用于固定玻璃板的玻璃槽2，所述复合槽的下部为灯带槽3，灯带槽3内安装有LED灯带9，所述LED灯带9的底部与灯带槽3的槽底接触；所述灯带槽3与玻璃槽2的相接处设有两条相对的条状板4，两条条状板4之间的条状间隙形成供灯带所发出的灯光穿过的镂空部5，灯带中的LED朝向于镂空部5；所述玻璃夹本体1的下部沿玻璃夹本体1的轴向设有卡槽6，所述卡槽6的两侧槽口处设有向卡槽6中轴线方向延伸的固定板7，两块固定板7之间设有供螺栓栓体穿过的间隙8。

在本实施例中，玻璃夹本体1为铝型材一体制成，制造方便、整体重量轻，便于搬运及装配，同时方便灯带的散热。

在使用时，将LED灯带9安装于灯带槽3内，将玻璃插入玻璃槽2内并固定，灯带9发出的光可以通过镂空部5照射到玻璃上，由于玻璃为导光材料，因此灯带9的光能够通过玻璃均匀照射到展示柜的展品上，相当于扩大了光源的面积，在减少阴影的前提下，提高了照明效果。由于灯带9被隐藏安装在灯带槽3内，因此不会占用展示柜的空间，不会影响展示柜内的展品布置。在固定时，将螺栓10的螺帽放入卡槽6中，并沿着卡槽6来自由移动螺栓，以调整螺栓10的位置，安装非常方便。固定板7可以将螺帽限制于卡槽6内，防止螺帽脱出（螺帽只能由卡槽6两端移出）。
