防止破裂的泡泡灯的制作方法

本实用新型涉及一种装饰灯，尤其涉及一种泡泡灯。

背景技术：

泡泡灯在节庆时被广泛应用，以烘托气氛。泡泡灯利用光源的热量传到给装饰管，使得装饰管内的低沸点液体达到沸点发生沸腾、于装饰管内产生上下对流的气泡。装饰管内上下对流的气泡配合光源的发光效果，达到较好的装饰效果。

为使得光源的热量能够及时、有效地传到给装饰管，通常将光源和装饰管相贴合地设置。而当泡泡灯长时间使用时，装饰管和光源受热膨胀，脆弱的刚性装饰管和光源相抵顶的部分区域受力过大，容易发生破裂，影响泡泡灯的使用寿命。

为此，需要一种能够长时间亦不会使得装饰管发生破裂的泡泡灯，以提高泡泡灯的性能，延长泡泡灯的使用寿命。

技术实现要素：

本实用新型的目的是提供一种能够长时间亦不会使得装饰管发生破裂的泡泡灯，以提高泡泡灯的性能，延长泡泡灯的使用寿命。

为了实现上述目的，本实用新型公开了一种防止破裂的泡泡灯，包括底座、设置于底座的光源、连接于所述底座的上盖、及密封装饰管，所述上盖朝向所述光源的方向开设有插接孔，所述密封装饰管插入所述插接孔；所述光源和所述密封装饰管之间设置有隔阻所述光源和所述密封装饰管的缓冲件。

与现有技术相比，本实用新型提供的防止破裂的泡泡灯，通过于光源和密 封装饰管之间设置有隔阻所述光源和所述密封装饰管的缓冲件，使得光源和密封装饰管之间非原本的刚性对刚性的抵接，而是藉由缓冲件的存在使得光源和密封装饰管之间存在一定的膨胀空间，当光源长时间工作、刚性的光源和密封装饰管受热膨胀时，两者微量的膨胀会抵压缓冲件并被缓冲件所吸收，使得密封装饰管不会因局部刚性受力过大发生破裂。本实用新型提供的防止破裂的泡泡灯，通过增设一隔阻光源和密封装饰管的缓冲件，即可有效解决光源和密封装饰管因受热膨胀容易破裂的问题，结构简单且易于实现。

较佳的，所述缓冲件固定连接于所述光源和所述密封装饰管的至少一者。

具体地，所述缓冲片粘贴至所述光源和/或所述密封装饰管相向的一端；缓冲片和光源和/或密封装饰管相粘结的方式，工艺简单且操作方便，在改善本实用新型提供的破裂的泡泡灯的性能的同时，对泡泡灯的生产工艺亦不会造成较大的影响。

较佳的，所述缓冲件为硅胶片；硅胶片具有弹性，同时具有导热性，隔阻光源和密封装饰管的硅胶片不会影响两者之间的热传导。

较佳的，所述密封装饰管内封装有低沸点的液体；密封装饰管受到光源发出的部分热量，即可使得密封装饰管内封装的低沸点的液体发生沸腾从而达到装饰效果。

具体地，所述上盖的插接孔处还设有用于对所述密封装饰管进行限位的限位卡环；限位卡环的设置用于对密封装饰管予以一定的限位作用。

具体地，所述上盖沿所述插接孔的周侧向上凸伸形成所述限位卡环。

较佳的，所述限位卡环呈间隔的卡齿状，且所述限位卡环朝远离所述插接孔的方向尺寸逐渐缩小

附图说明

图1为本实用新型防止破裂的泡泡灯的结构示意图。

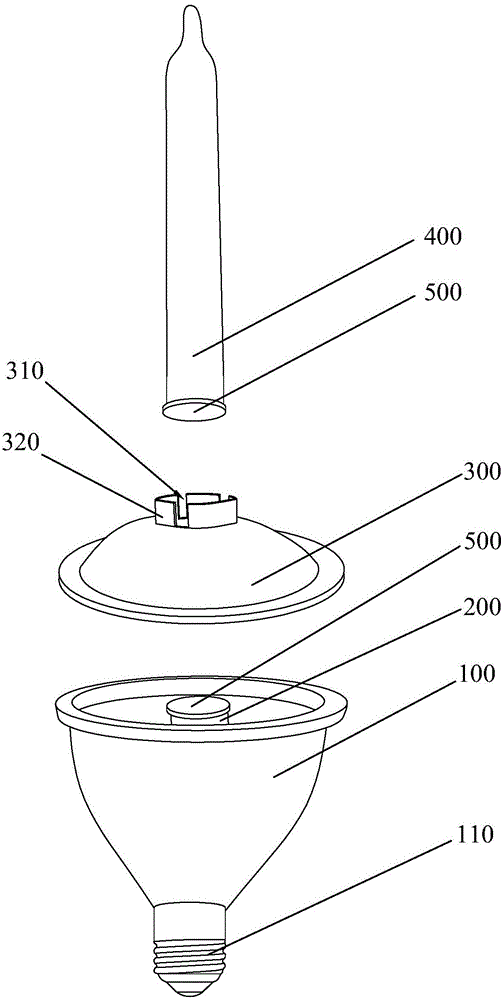

图2为本实用新型防止破裂的泡泡灯的分解图。

图3为本实用新型防止破裂的泡泡灯的剖视图。

具体实施方式

为详细说明本实用新型的技术内容、构造特征、所实现目的及效果，以下结合实施方式并配合附图详予说明。

如图1所示，本实用新型提供的破裂的泡泡灯，包括底座100、设置于底座100的光源200、连接于底座100的上盖300、及密封装饰管400，上盖300朝向光源200的方向开设有插接孔310，密封装饰管400插入插接孔310；光源200和密封装饰管400之间设置有隔阻光源200和密封装饰管400的缓冲件500。结合图2和图3所示，更具体地：

如图1所示，底座100构成定位光源200、上盖300、及密封装饰管400的基座，且底座100的一侧设置有用于连接外部电源的连接部110。在本实施例中，连接部110为螺纹部，可以连接至螺纹口的灯座，在不同于本实施例的其他实施例中，连接部亦可以为其他形状和结构以适应不同的灯座。底座100连接的外部电源可以为100V-380V的交流市电，亦可以为蓄电池提供的直流电，底座100内还设置有电源组件(图中未示)，以对接入的外部电源调整至光源200适用的状态。

如图2和图3所示，光源200固定设置于底座100内。光源200可以为LED，亦可以为白炽灯。底座100内的电源组件可以根据光源200的类型和进入的外部电源的类型进行预设，使得在底座100接通外部电源时、光源200能够正常发光。

参阅图1-图3所示，上盖300连接至底座100背离连接部的一侧，且能够对光源200起到一定的遮蔽作用；上盖300朝向光源200的方向开设有插接孔310，该插接孔310的直径和密封装饰管400的直径相对应，以供密封装饰管400插入。

再请参阅图1-图3所示，密封装饰管400插接于插接孔310，并经由插接孔310伸入底座100和上盖300之间、密封装饰管400的下端靠近光源200。密封装饰管400内封装有低沸点的液体，如沸点低于39℃的二氯甲烷等。密封装饰 管400受到光源200发出的部分热量，即可使得密封装饰管400内封装的低沸点的液体发生沸腾从而达到装饰效果。

应当理解的，光源200工作时产生的热量应当足以使得密封装饰管400内的低沸点的液体能够达到沸腾状态。为此，可以调整光源200的类型、功率，亦可以调整密封装饰管400内液体的类型以达到合适的沸点，同时可以调整密封装饰管400的结构和容量以改善密封装饰管400的受热和散热速率达到光源200能够将液体加热至沸腾的目的。

较佳的，可以于密封装饰管400内另装入相同颜色或不同颜色的细碎装饰小碎片或细小装饰颗粒球，进而使这些不同或相同颜色的细小装饰小碎片或装饰颗粒球可随着上、下对流的气泡而上、下流窜，可进一步增加趣味与装饰效果。

进一步的，如图1-图3所示，上盖300的插接孔处310还设有用于对密封装饰管400进行限位的限位卡环320；限位卡环320的设置用于对密封装饰管400予以一定的限位作用。具体地，上盖300沿插接孔310的周侧向上凸伸形成限位卡环320，限位卡环320呈间隔的卡齿状，且限位卡环320朝远离插接孔310的方向尺寸逐渐缩小。

如图1-图3所示，为能够实现本实用新型避免密封装饰管400因受热膨胀、局部受力过大而发生破裂的目的，本实用新型提供的技术方案为：光源200和密封装饰管400之间设置有隔阻光源200和密封装饰管400的缓冲件500。基于该缓冲件500的设置，使得光源200和密封装饰管400之间非原本的刚性对刚性的抵接，而是藉由缓冲件500的存在使得光源200和密封装饰管400存在一定的膨胀空间，当光源200长时间工作、刚性的光源200和密封装饰管400受热膨胀时，两者微量的膨胀会抵压缓冲件500并被缓冲件500所吸收，两者不会因局部刚性受力过大发生破裂。

应当理解的，缓冲件500是为于光源200和密封装饰管400之间提供一定的弹性缓冲空间，理论上，缓冲件500可以为具有弹性缓冲性能的任意部件，如毛毡、硅胶、弹簧片等。与此同时，由于密封装饰管400需要吸收光源200 发出的热量以达到沸腾的效果，该缓冲件500在具有缓冲弹性的同时，还需要具有一定的导热性。为此，在本实施例中，优选的，采用硅胶片作为缓冲件500，其在隔阻光源200和密封装饰管400的硅胶片不会影响两者之间的热传导。在不同于本实施例的其他实施例中，亦可以采用其他的具有弹性和导热性双重性能的材料。

较佳的，缓冲件500固定连接于光源200和密封装饰管400的至少一者且缓冲片500粘贴至光源200和/或密封装饰管400相向的一端。在本实施例中，缓冲片500具有两个，两个缓冲片500分别粘贴至光源200朝向密封装饰管400的一端、密封装饰管400朝向光源200的一端。粘结的方式，其工艺简单且操作方便，在改善本实用新型提供的破裂的泡泡灯的性能的同时，对泡泡灯的生产工艺亦不会造成较大的影响。

与现有技术相比，本实用新型提供的防止破裂的泡泡灯，通过于光源200和密封装饰管400之间设置有隔阻光源200和密封装饰管400的缓冲件500，使得光源200和密封装饰管400之间非原本的刚性对刚性的抵接，而是藉由缓冲件500的存在使得光源200和密封装饰管400存在一定的膨胀空间，当光源200长时间工作、刚性的光源200和密封装饰管400受热膨胀时，两者微量的膨胀会抵压缓冲件500，密封装饰管400不会因局部刚性受力过大发生破裂。本实用新型提供的防止破裂的泡泡灯，通过增设一隔阻光源200和密封装饰管400的缓冲件500，即有效解决光源200和密封装饰管400因受热膨胀容易破裂的问题，结构简单且易于实现。

以上所揭露的仅为本实用新型的优选实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型申请专利范围所作的等同变化，仍属本实用新型所涵盖的范围。
