三色LED信号指示灯的制作方法

本实用新型涉及一种信号指示灯，具体涉及一种三色LED信号指示灯。

背景技术：

信号指示灯显示电器设备工作状态的电器元件，能够发出带有颜色的灯光信号，通常安装在工控设备的控制面板上，一般设置红、绿、黄、蓝等多种发光颜色，以提供各种灯光指示信号、预警信号、故障信号和以及他信号。现有的信号指示灯包括壳体、LED灯、接线端及底座，LED灯及接线端安装在底座上，LED灯为单一颜色显示，接线端为两个且分别连接LED灯的两极。现有的信号指示灯在使用时存在以下技术缺陷：由于LED灯为单一颜色显示，因此在使用时需要多个组合使用，比如需要提示正常工作指示信号、预警信号、故障信号时，就需要安装3个不同发光颜色的信号指示灯，占用空间较大，结构不紧凑，给安装带来不便。

技术实现要素：

为了克服现有的信号指示灯发光颜色单一、需要多个组合使用、占用空间大、结构不紧凑以及安装不方便的不足，本实用新型提供一种三色LED信号指示灯，该三色LED信号指示灯设有三个不同发光颜色的灯珠，设置了四个接线端，使用时能够替代现有的三个信号指示灯，具有三色显示、占用空间小、结构紧凑及安装方便的特点。

本实用新型的技术方案是：该三色LED信号指示灯包括壳体、LED灯、接线端及底座，LED灯及接线端安装在底座上，所述LED灯包括封装在同一透明体内的三个不同发光颜色的灯珠，接线端为四个，其中的一个接线端为公共极，三个不同发光颜色的灯珠的电路并联；底座分为上座和下座，上座设有卡槽，下座设有凸台，凸台能够吻合镶嵌在卡槽内。

所述LED灯置于导热橡胶套内，导热橡胶套上方依次设有中罩和上罩。

所述下座的底面设有隔离桩，接线端均匀分布在隔离桩的外围。

所述隔离桩的截面为正方形，四个接线端分别与隔离桩的四个面对应。

所述接线端为接线柱或接线脚。

本实用新型具有如下有益效果：由于采取上述技术方案，并联的三个不同发光颜色的灯珠，使用时能够替代现有的三个信号指示灯，具有三色显示、占用空间小、结构紧凑及安装方便的特点。

附图说明

附图1是本实用新型的分解图。

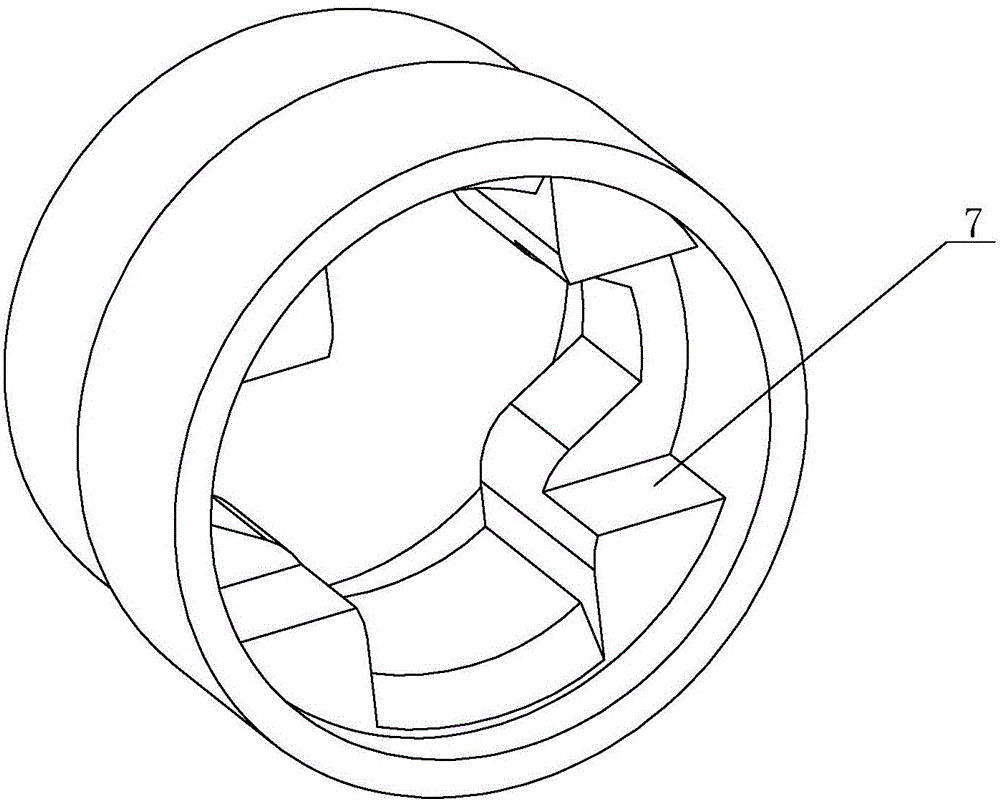

附图2是图1中上座5的结构示意图。

附图3是图1中下座6的结构示意图。

图中1-壳体，2- LED灯，3-接线端，4-底座，5-上座，6-下座，7-卡槽，8-凸台，9-导热橡胶套，10-中罩，11-上罩，12-隔离桩。

具体实施方式

下面结合附图对本实用新型作进一步说明：

由图1～图3所示，该三色LED信号指示灯包括壳体1、LED灯2、接线端3及底座4，LED灯2及接线端3安装在底座4上，所述LED灯2包括封装在同一透明体内的三个不同发光颜色的灯珠，接线端3为四个，其中的一个接线端3为公共极，三个不同发光颜色的灯珠的电路并联；底座4分为上座5和下座6，上座5设有卡槽7，下座6设有凸台8，凸台8能够吻合镶嵌在卡槽7内。由于采取上述技术方案，并联的三个不同发光颜色的灯珠，使用时能够替代现有的三个信号指示灯，具有三色显示、占用空间小、结构紧凑及安装方便的特点。

所述LED灯2置于导热橡胶套9内，导热橡胶套9上方依次设有中罩10和上罩11。导热橡胶套9具有较好的导热性能，能够将LED灯2产生的热量传递到壳体1进行散热。

所述下座6的底面设有隔离桩12，接线端3均匀分布在隔离桩12的外围。隔离桩12能够避免接线时发生短路，起隔离作用，便于安装接线。

所述隔离桩12的截面为正方形，四个接线端3分别与隔离桩12的四个面对应。本实施例为优选方式，当然隔离桩12的截面也可以加工圆柱形或多棱体。

所述接线端3为接线柱或接线脚。接线端3采用接线柱在接线时不用焊锡焊接导线，便于安装和更换。接线端3采用接线脚需要用焊锡焊接导线，适用于不需要经常更换、工作环境较好的场所。
