一种多功能台灯的制作方法

本实用新型涉及照明技术领域，具体涉及一种多功能台灯。

背景技术：

台灯普遍适用于人们的生活、工作和学习，更是学生学习必不可少的学习工具之一。一般的台灯多为直接插电使用或充电使用的，直接插电使用的在学校等晚上会断电的地方使用会多有不便，充电使用的若电池续航差也会影响使用，此时需要一种充电方便、续航能力强的台灯以满足各种人群的需要。现如今手机已是生活必需品，随着科技的发展，手机更新换代的速度极快，因此产生了许多废旧手机，多出了很多废旧手机电池。本实用新型将手机电池用作台灯的电源元件，环保方便。

台灯虽然使用方便，但若在使用过程中需要照明别处找东西，还是很不方便的，因此本实用新型设计一个可以当手电使用的台灯以方便生活。

技术实现要素：

本实用新型的目的在于提供一种多功能台灯，以解决上述问题。

本实用新型提供一种多功能台灯，包括灯座、灯盖及连接部分，所述连接部分由转轴连接伸缩杆构成，转轴分别固定在灯盖和灯座上，所述灯盖上设置有灯泡，所述灯座上设置有电池槽，电池槽内设置有弹簧压片。

进一步的，所述灯座上设置有孔，孔内设置有灯罩。

进一步的，所述电池槽安装手机电池。

进一步的，所述灯座边缘设置一豁口。

与现有技术相比，本实用新型的有益效果是：可以利用废旧手机电池供电，充电方便且节能环保，台灯可以收缩成手电，方便携带使用。

附图说明

图1为本实用新型实施例的结构示意图；

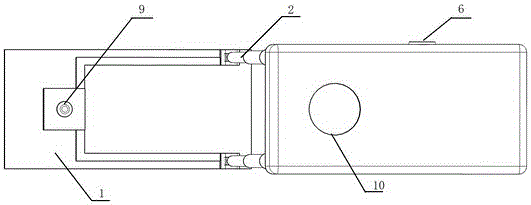

图2为本实用新型实施例的仰视图；

图3为本实用新型实施例的灯座结构示意图。

图中：1.灯盖，2.伸缩杆，3.转轴，4.弹簧压片，5.电池槽，6.开关，7.灯罩，8.灯座，9.灯泡，10.孔，11.豁口。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的各实施方式进行详细的阐述。然而，本领域的普通技术人员可以理解，在本实用新型各实施方式中，为了使读者更好地理解本申请而提出了许多技术细节。但是，即使没有这些技术细节和基于以下各实施方式的种种变化和修改，也可以实现本申请各权利要求所要求保护的技术方案。

请参考图1~图3，一种多功能台灯，包括灯座8、灯盖1及连接部分，如图1所示，所述连接部分由转轴3连接伸缩杆2构成，转轴3分别固定在灯盖1和灯座8上，如图2所示，所述灯盖1上设置有灯泡9，如图3所示，所述灯座8上设置有电池槽5，电池槽5内设置有弹簧压片4，用于将不同规格的手机电池压紧固定在电池槽5内。

作为一优选实施方案，所述灯座8上设置有孔10，孔10内设置有灯罩7，将台灯收缩后灯泡9刚好卡入灯罩7，收缩后的台灯即可作为手电使用，，如图3所示。

作为一优选实施方案，所述所述电池槽5安装手机电池，如图3所示。

进一步的，所述灯座边缘设置一豁口11，方便打开灯盖1，如图3所示。

本实用新型的具体实施方式为：

在电池槽5内放入废弃的手机电池，用弹簧压片4固定住，打开伸缩杆2，按下开关6即可当台灯照明。当需要使用手电时，只需收起伸缩杆2，将灯盖1盖在灯座8上，灯泡9便会卡在灯罩7内，此时便可作手电用。
