一种用于电力工程的组装式路灯的制作方法

本实用新型涉及路灯技术领域，具体为一种用于电力工程的组装式路灯。

背景技术：

路灯，指给道路提供照明功能的灯具，泛指交通照明中路面照明范围内的灯具，路灯被广泛运用于各种需要照明的地方，火是人类的发展史是一部追求光明的创业史，火的运用是人类文明进步的重要里程碑，远古先民点燃的篝火就是最早的灯火。

随着城市改建，道路设施逐渐齐全，每条马路上都安装有路灯，路灯大多为led灯，具有使用寿命长，雾穿透力强，防水、抗冲击、防震、不发热、不烧黑灯罩和环保美观等优点，可广泛应用于道路和街道照明，但是现在的路灯的照明都是由多个小的led灯组成一个大的路灯，避免了一个灯泡坏掉而路灯不亮的温度，但是维修只能是白天维修，夜晚维修非常的麻烦，由于是多个led灯组成，导致无法快速判断出是哪个led灯出了问题，增加了维修的难度，故而提出了一种用于电力工程的组装式路灯来解决上述所提出的问题。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种用于电力工程的组装式路灯，具备便于维修等优点，解决了现在的路灯的照明都是由多个小的led灯组成一个大的路灯，避免了一个灯泡坏掉而路灯不亮的温度，但是维修只能是白天维修，夜晚维修非常的麻烦，由于是多个led灯组成，导致无法快速判断出是哪个led灯出了问题，增加了维修的难度的问题。

（二）技术方案

为实现上述便于维修的目的，本实用新型提供如下技术方案：一种用于电力工程的组装式路灯，包括路灯杆，所述路灯杆的外部固定连接有外套管，所述外套管的外部固定连接有支撑架，所述支撑架的顶部固定连接有太阳能板，所述路灯杆的底部固定连接有底箱，所述路灯杆的正面与背面均固定连接有固定块，两个所述固定块的内部均固定连接有连接块，两个所述连接块相背离的一侧均固定连接有放置箱，所述放置箱的底部螺纹连接有保护罩，所述保护罩的顶部螺纹连接有密封板，所述底箱的内部固定安装有电压显示表，所述电压显示表的顶部固定连接有分电线，所述分电线的顶部固定连接有分线夹，所述分线夹的顶部固定连接有输送电线，所述放置箱的内部固定安装有密封垫，所述输送电线的右侧固定连接有连接电线，所述连接电线的底部固定连接有led灯插座。

优选的，所述底箱的正面开设有放置口，所述底箱的正面且位于放置口左右两侧均固定安装有数量为两个的合页，所述左侧两个合页与右侧两个合页相对的一侧均固定连接有密封门。

优选的，所述路灯杆的右侧开设有出线口，所述出线口的内部固定安装有插管，所述放置箱的左侧开设有进入口，进入口的内部固定安装进入管，进入管的直径大于插管。

优选的，所述固定块与连接块的内部均开设有固定孔，两个所述固定孔的内部均固定连接有固定杆，所述连接块通过固定杆与固定块固定连接。

优选的，所述led灯插座的数量为三个，每个led灯插座的顶部均固定连接有一个连接电线，每个led灯插座的底部均固定安装有一个led灯。

优选的，所述保护罩为透明罩，所述保护罩的顶部固定安装有卡板，所述放置箱的底部开设有卡槽，卡槽与卡板卡接，所述保护罩的左右两侧均固定安装有螺纹块，螺纹块的内部螺纹连接有螺纹杆，所述卡槽的内部开设有数量为两个的螺纹口，螺纹杆与螺纹口螺纹连接。

（三）有益效果

与现有技术相比，本实用新型提供了一种用于电力工程的组装式路灯，具备以下有益效果：

该用于电力工程的组装式路灯，通过设置电压显示表，并且每个led灯均通过连接电线与输送电线电连接，而输送电线与分电线电连接，而每个分电线均与电压显示表电连接，从而在白天对路灯进行维系时，可以根据电压显示表所显示的数值，直观的知道哪个led灯坏了，哪个led好的，避免了白天看不清路灯的照明情况，导致维修困难的问题。

附图说明

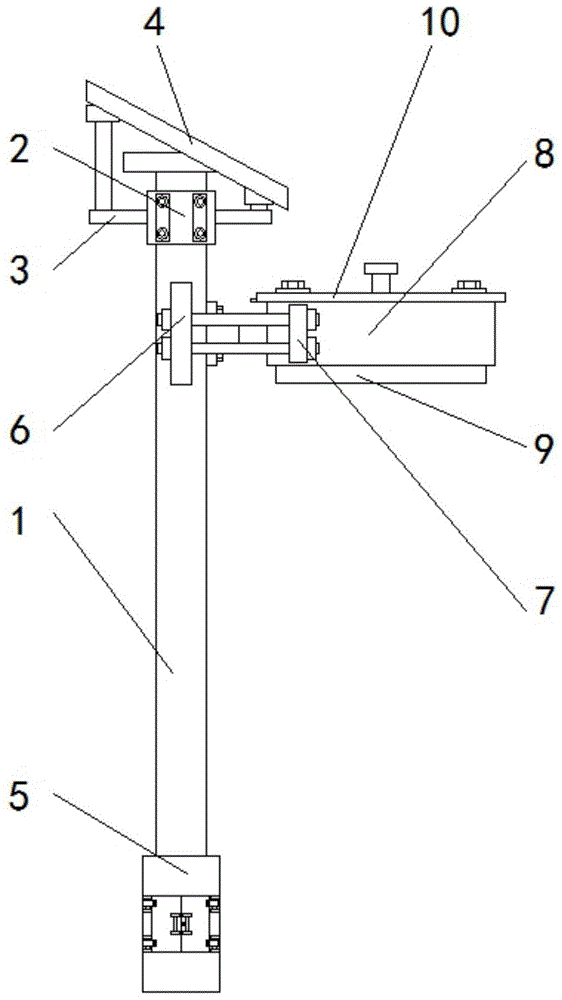

图1为本实用新型结构示意图；

图2为本实用新型内部的结构示意图；

图3为本实用新型图2中a的结构放大示意图；

图4为本实用新型图2中b的结构放大示意图。

图中：1路灯杆、2外套管、3支撑架、4太阳能板、5底箱、6固定块、7连接块、8放置箱、9保护罩、10密封板、11电压显示表、12分电线、13分线夹、14输送电线、15密封垫、16连接电线、17led灯插座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种用于电力工程的组装式路灯，包括路灯杆1，路灯杆1的外部固定连接有外套管2，外套管2的外部固定连接有支撑架3，支撑架3的顶部固定连接有太阳能板4，路灯杆1的底部固定连接有底箱5，底箱5的正面开设有放置口，底箱5的正面且位于放置口左右两侧均固定安装有数量为两个的合页，左侧两个合页与右侧两个合页相对的一侧均固定连接有密封门，路灯杆1的正面与背面均固定连接有固定块6，两个固定块6的内部均固定连接有连接块7，固定块6与连接块7的内部均开设有固定孔，两个固定孔的内部均固定连接有固定杆，连接块7通过固定杆与固定块6固定连接，两个连接块7相背离的一侧均固定连接有放置箱8，路灯杆1的右侧开设有出线口，出线口的内部固定安装有插管，放置箱8的左侧开设有进入口，进入口的内部固定安装进入管，进入管的直径大于插管，放置箱8的底部螺纹连接有保护罩9，保护罩9为透明罩，保护罩9的顶部固定安装有卡板，放置箱8的底部开设有卡槽，卡槽与卡板卡接，保护罩9的左右两侧均固定安装有螺纹块，螺纹块的内部螺纹连接有螺纹杆，卡槽的内部开设有数量为两个的螺纹口，螺纹杆与螺纹口螺纹连接，保护罩9的顶部螺纹连接有密封板10，底箱5的内部固定安装有电压显示表11，电压显示表11的顶部固定连接有分电线12，分电线12的顶部固定连接有分线夹13，分线夹13的顶部固定连接有输送电线14，放置箱8的内部固定安装有密封垫15，输送电线14的右侧固定连接有连接电线16，连接电线16的底部固定连接有led灯插座17，led灯插座17的数量为三个，每个led灯插座17的顶部均固定连接有一个连接电线16，每个led灯插座17的底部均固定安装有一个led灯，通过设置电压显示表11，并且每个led灯均通过连接电线16与输送电线14电连接，而输送电线14与分电线12电连接，而每个分电线12均与电压显示表11电连接，从而在白天对路灯进行维系时，可以根据电压显示表11所显示的数值，直观的知道哪个led灯坏了，哪个led好的，避免了白天看不清路灯的照明情况，导致维修困难的问题。

综上所述，该用于电力工程的组装式路灯，通过设置电压显示表11，并且每个led灯均通过连接电线16与输送电线14电连接，而输送电线14与分电线12电连接，而每个分电线12均与电压显示表11电连接，从而在白天对路灯进行维系时，可以根据电压显示表11所显示的数值，直观的知道哪个led灯坏了，哪个led好的，避免了白天看不清路灯的照明情况，导致维修困难的问题，解决了现在的路灯的照明都是由多个小的led灯组成一个大的路灯，避免了一个灯泡坏掉而路灯不亮的温度，但是维修只能是白天维修，夜晚维修非常的麻烦，由于是多个led灯组成，导致无法快速判断出是哪个led灯出了问题，增加了维修的难度的问题。

需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
