一种LED罩中球灯的制作方法

本实用新型属于led照明灯饰领域，具体涉及一种led罩中球灯。

背景技术：

市面上现有led灯产品的密封性差，且光源颜色不能根据场景做替换灯光颜色，市面上产品散热效果差，长时间使用容易使灯丝达到一定温度而烧坏。而且与外界装置进行安装时不方。

技术实现要素：

本实用新型的目的在于针对现有技术的不足，提供一种不仅能够实现密封防水，方便将产品进行安装，还能够实现散发出不同光的led罩中球灯。

为了实现上述目的，本实用新型采用了以下技术方案：

一种led罩中球灯，包括：灯头、led驱动电源、灯柱、中空芯柱、led灯丝、玻璃外罩和玻璃内球，所述芯柱的第一端与所述灯柱固定连接，led灯丝缠绕在所述灯柱上，且所述led灯丝的电连接端穿过所述芯柱的中空区域与所述led驱动电源的首端电连接，所述灯头与所述led驱动电源的尾端电连接，且所述灯头与所述芯柱的第二端、所述玻璃内球和所述玻璃外罩均进行封装，所述第一端与所述第二端相对。

进一步的，所述灯柱的侧壁上还连接有若干根用于对led灯丝进行固定的支撑架。

进一步的，所述玻璃外罩上还设置有开口，所述开口与第二端相对，且开口远离第二端。

进一步的，所述灯柱的材质为金属或玻璃。

进一步的，所述玻璃内球内的气体为氦气。

本实用新型的有益效果：

通过将灯头、芯柱、玻璃内球与和玻璃外罩均进行封装，从而实现对玻璃内球的密封，也使得本产品安装时能够方便进行安装，并且通过玻璃外罩能够水滴溅到对玻璃内球外表面，实现玻璃内球的防水；将玻璃内球内的气体设置为氦气，能够起到对玻璃内球进行散热。

附图说明

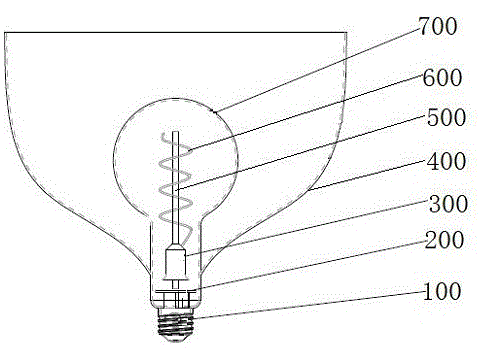

附图1为本实用新型的总装图；

附图2为本实用新型的爆炸图；

图中标识:100-灯头；200-led驱动电源；300-芯柱；400-玻璃外罩；500-灯柱；600-灯丝；700-玻璃内球。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“长度”、“宽度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型实施例中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

参考图1和图2，一种led罩中球灯，包括：灯头100、led驱动电源200、灯柱500、中空芯柱300、led灯丝600、玻璃外罩400和玻璃内球700，芯柱300的第一端与灯柱500固定连接，led灯丝600缠绕在灯柱500上，且led灯丝600的电连接端穿过芯柱300的中空区域与led驱动电源200的首端电连接，灯头100与led驱动电源200的尾端电连接，且灯头100与芯柱300的第二端、玻璃内球700和玻璃外罩均进行封装，其中第一端与第二端相对，玻璃外罩400呈漏斗状，且玻璃外罩400包裹玻璃内球700，玻璃外罩400上还设置有开口，开口也与第二端相对，且开口远离第二端，在本实施例以外的实施例中，玻璃外罩也可以设置为其他的形状，产生

本技术：
的效果。

对于上述实施例，灯柱500的侧壁上还连接有若干根用于对led灯丝600进行固定的支撑架（图中未示出），支撑架等距设置在灯柱500上，且金属支撑架以灯柱500为中心线呈中心对称设置，在本实施例中，支撑架的数量设置为8根，支撑架设置的数量依据实际情况而定。

对于上述实施例，灯柱500的材质为金属或玻璃。

对于上述实施例，玻璃内球700内的气体为氦气。

以上所述的实施例，只是本实用新型的较优选的具体方式之一，本领域的技术员在本实用新型技术方案范围内进行的通常变化和替换都应包含在本实用新型的保护范围内。

技术特征：

1.一种led罩中球灯，其特征在于，包括：灯头、led驱动电源、灯柱、中空芯柱、led灯丝、玻璃外罩和玻璃内球，所述芯柱的第一端与所述灯柱固定连接，led灯丝缠绕在所述灯柱上，且所述led灯丝的电连接端穿过所述芯柱的中空区域与所述led驱动电源的首端电连接，所述灯头与所述led驱动电源的尾端电连接，且所述灯头与所述芯柱的第二端、所述玻璃内球和所述玻璃外罩均进行封装，所述第一端与所述第二端相对。

2.根据权利要求1所述的一种led罩中球灯，其特征在于，所述灯柱的侧壁上还连接有若干根用于对led灯丝进行固定的支撑架。

3.根据权利要求2所述的一种led罩中球灯，其特征在于，所述玻璃外罩上还设置有开口，所述开口与第二端相对，且开口远离第二端。

4.根据权利要求3所述的一种led罩中球灯，其特征在于，所述灯柱的材质为金属或玻璃。

5.根据权利要求4所述的一种led罩中球灯，其特征在于，所述玻璃内球内的气体为氦气。

技术总结
本实用新型属于LED照明灯饰领域，具体涉及一种LED罩中球灯，包括：灯头、LED驱动电源、灯柱、中空芯柱、LED灯丝、玻璃外罩和玻璃内球，所述芯柱的第一端与所述灯柱固定连接，LED灯丝缠绕在所述灯柱上，且所述LED灯丝的电连接端穿过所述芯柱的中空区域与所述LED驱动电源的首端电连接，所述灯头与所述LED驱动电源的尾端电连接，且所述灯头与所述芯柱的第二端、所述玻璃内球和所述玻璃外罩均进行封装，所述第一端与所述第二端相对。其优点在于，不仅能够实现密封防水，方便将产品进行安装，还能够实现散发出不同光的LED罩中球灯。

技术研发人员：张世华
受保护的技术使用者：深圳市桑普光电科技有限公司
技术研发日：2020.01.03
技术公布日：2020.06.30
