一种监控及户外照明设备多功能安装平台的制作方法

本技术涉及安装器械，具体而言，涉及一种监控及户外照明设备多功能安装平台。

背景技术：

1、天网工程通过在交通要道、治安卡口、公共聚集场所、宾馆、学校、医院以及治安复杂场所安装视频监控设备，利用视频专网、互联网、移动等网络通网闸把一定区域内所有视频监控点图像传播到监控中心(即“天网工程”管理平台)，对刑事案件、治安案件、交通违章、城管违章等图像信息分类，为强化城市综合管理、预防打击犯罪和突发性治安灾害事故提供可靠的影像资料。

2、如此庞大的天网工程，其核心之一就是各种型号的监控设备。现如今的监控设备通常都安装在各个要道处，而安装监控设备有时需要专门设计一个安装平台，再去安装设备，从而给安装带来了不便。

3、申请号为cn202221260681.1的中国专利公开了一种数字化视频监控摄像头安装平台，涉及视频监控设备技术领域，旨在可在多个平面内调节摄像头的拍摄角度、可对多种型号和尺寸的摄像头进行连接固定，用于安装摄像头，技术方案是：安装块上设有旋转机构、空腔、滑动连接滑块的环形滑槽，安装板右端连接旋转机构、滑块，其上设有第一连接座、伸缩机构，伸缩机构底部连接第二连接座，夹紧机构通过第一连接杆转动连接第一连接座，悬挂机构通过第二连接杆转动连接第二连接座；本实用新型通过设置旋转机构、伸缩机构、第一连接座、第一连接杆、第二连接座、第二连接杆、悬挂机构，可在多个平面内调节摄像头的拍摄角度；通过设置夹紧机构，可对多种型号和尺寸的摄像头进行连接固定。

4、该实用新型虽然一定程度解决了监控设备安装的问题，但该数字化视频监控摄像头安装平台结构较为复杂，从而增加了制造成本；适用性不高，不能同时安装多个设备。

技术实现思路

1、本实用新型的目的在于提供一种监控及户外照明设备多功能安装平台，其能够给不同型号的监控设备或者灯具提供一个可安装的平台，利用抱环或者膨胀螺栓将安装平台固定于立柱或者墙面，然后在安装板上加工出适配不同监控设备或者灯具的安装孔，将设备安装于安装板上。

2、本实用新型的实施例是这样实现的：

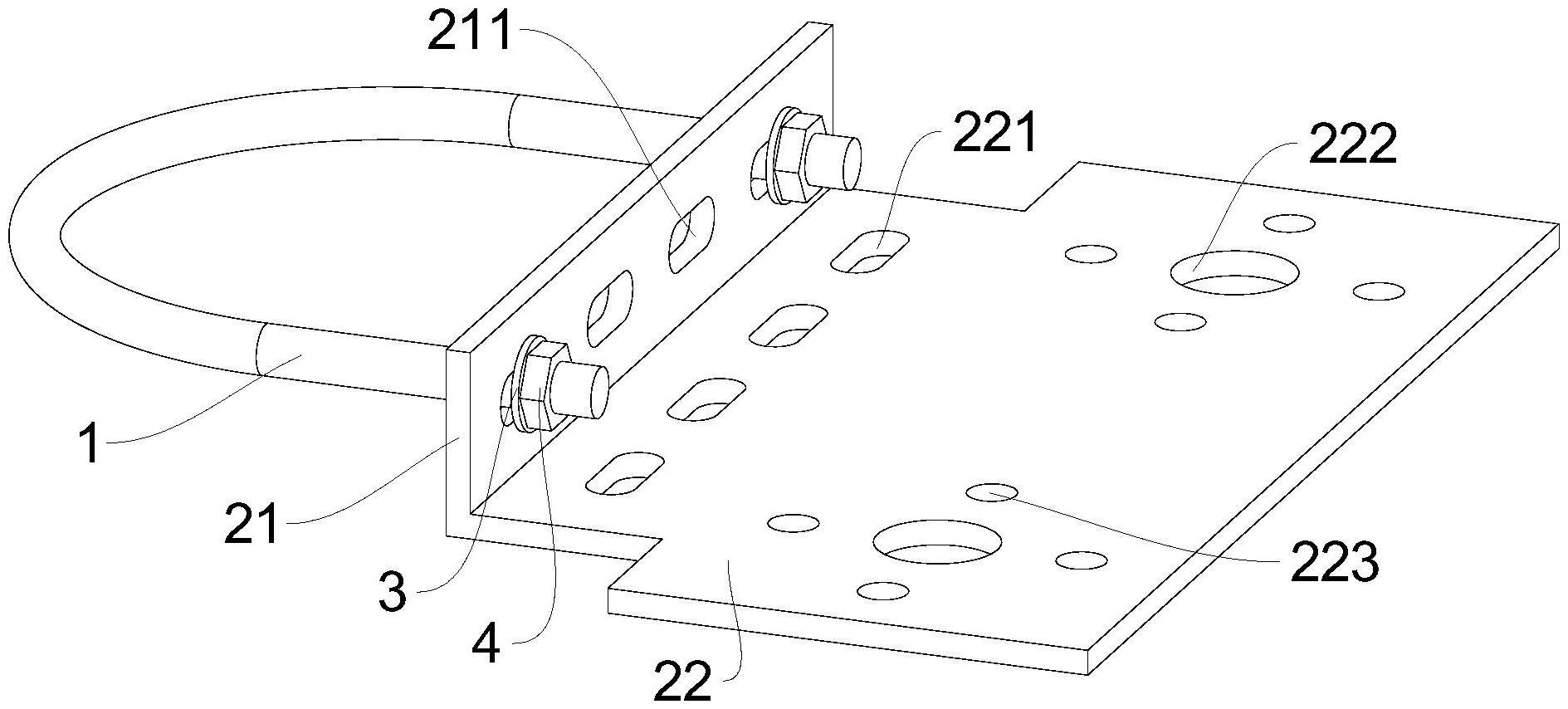

3、本申请实施例提供一种监控及户外照明设备多功能安装平台，其包括抱环和安装板，上述抱环被配置为“u”型环状结构，上述安装板被配置为“l”型板状结构，上述安装板包括第一安装板和第二安装板，上述第一安装板设置于上述抱环的两端，上述第二安装板设置于上述第一安装板的一侧。

4、在本实用新型的一些实施例中，上述第一安装板间隔设置有与上述抱环适配的多个第一长条形孔。

5、在本实用新型的一些实施例中，上述第二安装板靠近上述第一安装板的一侧设置有多个与上述抱环适配的第二长条形孔。

6、在本实用新型的一些实施例中，上述第二安装板远离上述抱环的一端间隔设置有多个监控灯具安装螺孔。

7、在本实用新型的一些实施例中，多个上述监控灯具安装螺孔的周向还间隔设置有多个支架孔。

8、在本实用新型的一些实施例中，上述第二安装板的截面为“凸”字型。

9、在本实用新型的一些实施例中，上述抱环的两端还设置有垫片和螺母。

10、相对于现有技术，本实用新型的实施例至少具有如下优点或有益效果：

11、(1)、便携，易拆装；

12、(2)、可根据需要加工合适的安装孔，适用性更高；

13、(3)、安装板可同时安装多个不同的器械，且可进行多方位的位置调节；

14、(4)、更换成本低；

15、(5)、平台的最大优势是可固定于不同直径的电线杆，杜绝了使用铁丝安装设备；

16、(6)、平台组合可以同时安装4个摄像头及两个辅助照明灯；

17、(7)、规范美观。

技术特征：

1.一种监控及户外照明设备多功能安装平台，其特征在于，包括：

2.根据权利要求1所述的监控及户外照明设备多功能安装平台，其特征在于，所述第一安装板间隔设置有与所述抱环适配的多个第一长条形孔。

3.根据权利要求1所述的监控及户外照明设备多功能安装平台，其特征在于，所述第二安装板靠近所述第一安装板的一侧设置有多个与所述抱环适配的第二长条形孔。

4.根据权利要求1所述的监控及户外照明设备多功能安装平台，其特征在于，所述第二安装板远离所述抱环的一端间隔设置有多个监控灯具安装螺孔。

5.根据权利要求4所述的监控及户外照明设备多功能安装平台，其特征在于，多个所述监控灯具安装螺孔的周向还间隔设置有多个支架孔。

6.根据权利要求1所述的监控及户外照明设备多功能安装平台，其特征在于，所述第二安装板的截面为“凸”字型。

7.根据权利要求1所述的监控及户外照明设备多功能安装平台，其特征在于，所述抱环的两端还设置有垫片和螺母。

技术总结
本技术提出了一种监控及户外照明设备多功能安装平台，涉及安装器械技术领域。该监控及户外照明设备多功能安装平台包括抱环和安装板，抱环被配置为“U”型环状结构；安装板被配置为“L”型板状结构，安装板包括第一安装板和第二安装板，第一安装板设置于抱环的两端，第二安装板设置于第一安装板的一侧。该装置利用抱环将安装板安装于不同规格立柱及墙面，给不同型号的监控设备及户外照明设备提供一个安装平台，安装简单，方便维护和拆卸；提高规范和美观，同时此安装平台可同时安装不同的设备，并可进行多方位的位置调节。

技术研发人员：林幸东
受保护的技术使用者：林幸东
技术研发日：20221230
技术公布日：2024/1/12
