本技术涉及建筑施工,尤其是涉及一种穿孔铝板幕墙点光源的固定支架。
背景技术:
1、幕墙是建筑的外墙围护,不承重,像幕布一样挂上去,故又称“帷幕墙”,是现代和高层建筑常用的带有装饰效果的轻质墙体;穿孔铝板常用于幕墙,为了实现幕墙的装饰性效果,穿孔铝板上安装点光源。
2、但是,点光源不易固定在穿孔铝板上,同时点光源固定在穿孔铝板上后不易更换,因此需要一种用于穿孔铝板幕墙点光源的固定支架。
技术实现思路
1、为了解决点光源固定在穿孔铝板上后不易更换的问题,本实用新型提供一种用于穿孔铝板幕墙点光源的固定支架。
2、本实用新型提供一种穿孔铝板幕墙点光源的固定支架,采用如下的技术方案:
3、一种用于穿孔铝板幕墙点光源的固定支架,包括固定板、第一卡紧部、第二卡紧部和透光板,所述固定板为长方体型,所述固定板开设有圆柱形的放置口,所述放置口贯穿所述固定板;所述透光板为圆台型,所述透光板与所述放置口同轴,所述透光板固定连接所述固定板,所述透光板下表面直径大于所述放置口横截面直径;所述第一卡紧部下端面固定连接所述固定板上表面,所述第一卡紧部与所述固定板形成的第一卡槽与穿孔铝板相适配;所述第一卡紧部至少设置一端,一对中的两个所述第一卡紧部关于所述透光板的中心对称;所述第二卡紧部与所述固定板形成第二卡槽,所述第二卡槽与点光源相适配;所述第二卡紧部设有四个,四个所述第二卡紧部位于所述固定板下表面四个角。
4、通过采用上述技术方案,通过本装置将点光源固定在穿孔铝板上,同时又因所述固定支架卡紧所述点光源,方便对点光源的更换。
5、优选的,设有两对所述第一卡紧部,一对中的其中一个第一卡紧部与另一对中的其中一个第一卡紧部紧邻设置。
6、通过采用上述技术方案,有利于将点光源固定在所述穿孔铝板上,放置所述固定支架与所述穿孔铝板脱离。
7、优选的,所述固定板的横截面为圆角矩形。
8、通过采用上述技术方案,方便本装置的安装,同时能够减轻所述固定支架的重量,降低生产成本,提高本固定支架的实用性。
9、优选的,所述第一卡紧部包括第一连接杆和第一卡爪,所述第一连接杆上表面固定连接所述第一卡爪下表面,所述第一连接杆下表面固定连接所述固定板上表面,所述第一卡爪、所述第一连接杆及所述固定板形成所述第一卡槽。
10、通过采用上述技术方案,方便所述固定支架卡紧在所述穿孔铝板上。
11、优选的,所述第二卡紧部包括第二连接杆和第二卡爪,所述第二连接杆下表面固定连接所述第二卡爪上表面,所述第二连接杆上表面固定连接所述固定板下表面,所述第二卡爪、所述第二连接杆及所述固定板形成所述第二卡槽。
12、通过采用上述技术方案,方便所述固定支架卡紧所述点光源。
13、综上所述,本实用新型具有如下的有益技术效果:
14、1.本实用新型的两侧能够分别对所述穿孔铝板与所述点光源进行固定,方便对所述点光源的更换;
15、2.本实用新型提供的固定支架结构精巧,便于生产,实用性强。

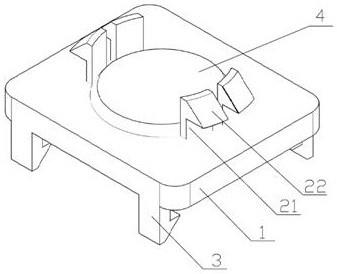

1.一种用于穿孔铝板幕墙点光源的固定支架,其特征在于:包括固定板(1)、第一卡紧部(2)、第二卡紧部(3)和透光板(4),所述固定板(1)为长方体型,所述固定板(1)开设有圆柱形放置口(5),所述放置口(5)贯穿所述固定板(1);所述透光板(4)为圆台型,所述透光板(4)与所述放置口(5)同轴,所述透光板(4)固定连接所述固定板(1),所述透光板(4)下表面直径大于所述放置口(5)横截面直径;所述第一卡紧部(2)下端面固定连接所述固定板(1)上表面,所述第一卡紧部(2)与所述固定板(1)形成的第一卡槽与穿孔铝板(6)相适配;所述第一卡紧部(2)至少设置一对,一对中的两个所述第一卡紧部(2)关于所述透光板(4)的中心对称;所述第二卡紧部(3)与所述固定板(1)形成第二卡槽,所述第二卡槽与点光源(7)相适配;所述第二卡紧部(3)设有四个,四个所述第二卡紧部(3)位于所述固定板(1)的下表面四个角。
2.根据权利要求1所述的一种用于穿孔铝板幕墙点光源的固定支架,其特征在于:设有两对所述第一卡紧部(2),一对中的其中一个第一卡紧部(2)与另一对中的其中一个第一卡紧部(2)紧邻设置。
3.根据权利要求1所述的一种用于穿孔铝板幕墙点光源的固定支架,其特征在于:所述固定板(1)的横截面为圆角矩形。
4.根据权利要求1所述的一种用于穿孔铝板幕墙点光源的固定支架,其特征在于:所述第一卡紧部(2)包括第一连接杆(21)和第一卡爪(22),所述第一连接杆(21)上表面固定连接所述第一卡爪(22)下表面,所述第一连接杆(21)下表面固定连接所述固定板(1)上表面,所述第一卡爪(22)、所述第一连接杆(21)及所述固定板(1)形成所述第一卡槽。
5.根据权利要求1所述的一种用于穿孔铝板幕墙点光源的固定支架,其特征在于:所述第二卡紧部(3)包括第二连接杆(31)和第二卡爪(32),所述第二连接杆(31)下表面固定连接所述第二卡爪(32)上表面,所述第二连接杆(31)上表面固定连接所述固定板(1)下表面,所述第二卡爪(32)、所述第二连接杆(31)及所述固定板(1)形成所述第二卡槽。
