一种万向支架的制作方法

本技术涉及支架领域，尤其涉及一种万向支架。

背景技术：

1、人脸识别是基于人的脸部特征信息进行身份识别的一种生物识别技术，人脸识别利用摄像机或摄像头采集含有人脸的图像或视频流，并自动在图像中检测和跟踪人脸，进而对检测到的人脸图像进行一系列的相关应用操作。技术上包括图像采集、特征定位、身份的确认和查找等。人脸识别设备通常安装在特定的支架上。但现有的人脸识别设备安装支架多为固定结构，安装后，人脸识别设备的角度就无法再进行调整，需要使用人员配合才能进行准确有效识别，使用多有不便。

2、授权公告号为cn209688379u的中国专利公开了人脸识别设备专用万向支架，中间杆的左侧开设有一端贯穿并延伸到中间杆内部的活动槽，活动槽的内部活动安装有一端贯穿并延伸到中间杆左侧的活动球，活动球的左侧固定安装有连接杆，连接杆的左侧固定安装有载板，中间杆的内部且位于活动球的上方活动安装有一端贯穿并延伸到中间杆顶部的控制钉杆。使用者在使用设备时，载板可以调整角度或位移，活动球在活动槽内转动，载板的仰角、俯角可调，左右方向可调，省去了传统安装支架不能调整角度以及移动位置的麻烦用。

3、但是上述已公开方案存在如下不足之处：人脸识别设备的角度调整只能手动进行，不能进行远程遥控，使用存在一定局限性。

技术实现思路

1、本实用新型目的是针对背景技术中存在的人脸识别设备的角度无法远程遥控调整的问题，提出一种万向支架。

2、本实用新型的技术方案：一种万向支架，包括底座、中空柱、筒体、盒体、安装板和控制系统；

3、中空柱竖直设置在底座上，中空柱内壁上设置隔板；筒体套在中空柱顶部，筒体与中空柱外壁转动连接，筒体内壁上设置摩擦环a，摩擦环a与中空柱外壁挤压贴合，隔板上设置有带动筒体转动的动力组件a；盒体设置在筒体上，盒体底部与筒体连通，盒体一侧开口，盒体内壁上水平设置支撑杆b，支撑杆b上套有摩擦环b，摩擦环b与支撑杆b挤压贴合，摩擦环b上设置支撑板，支撑板穿过盒体的开口，盒体内设置有带动支撑杆b转动的动力组件b；安装板竖直设置在支撑板上；控制系统设置在中空柱内，控制系统与动力组件a以及动力组件b均通信连接。

4、优选的，动力组件a包括环形齿圈、电机a和齿轮a；环形齿圈设置在筒体内周壁上，环形齿圈位于中空柱上方；电机a设置在隔板上，齿轮a设置在电机a的输出轴上，齿轮a与环形齿圈啮合。

5、优选的，动力组件b包括齿轮b、齿轮c和电机b；齿轮b设置在支撑杆b上；电机b设置在盒体内壁上，齿轮c设置在电机b的输出轴上，齿轮c与齿轮b啮合。

6、优选的，齿轮c转速大于齿轮b转速。

7、优选的，支撑板上下两侧均设置避让槽。

8、优选的，还包括电动滑环和支撑杆a；支撑杆a竖直设置在隔板上，电动滑环套在支撑杆a上；安装板和支撑板上设置有走线孔，中空柱底部设置出线槽。

9、优选的，底座上设置多组安装孔。

10、与现有技术相比，本实用新型具有如下有益的技术效果：动力组件a启动能带动筒体转动，从而调整安装板上的人脸识别设备的水平角度，动力组件b启动能带动安装板和其上的人脸识别设备上下翻转，改变竖直角度，实现远程控制，动力组件a和动力组件b停机时，通过摩擦环a和摩擦环b提供摩擦力，保持安装板的稳定，此时可以手动调整安装板的水平角度和竖直角度，只需施力克服摩擦环a和摩擦环b的摩擦力即可。人脸识别设备的角度既可以通过手动控制，又可以远程遥控，使用方便。

技术特征：

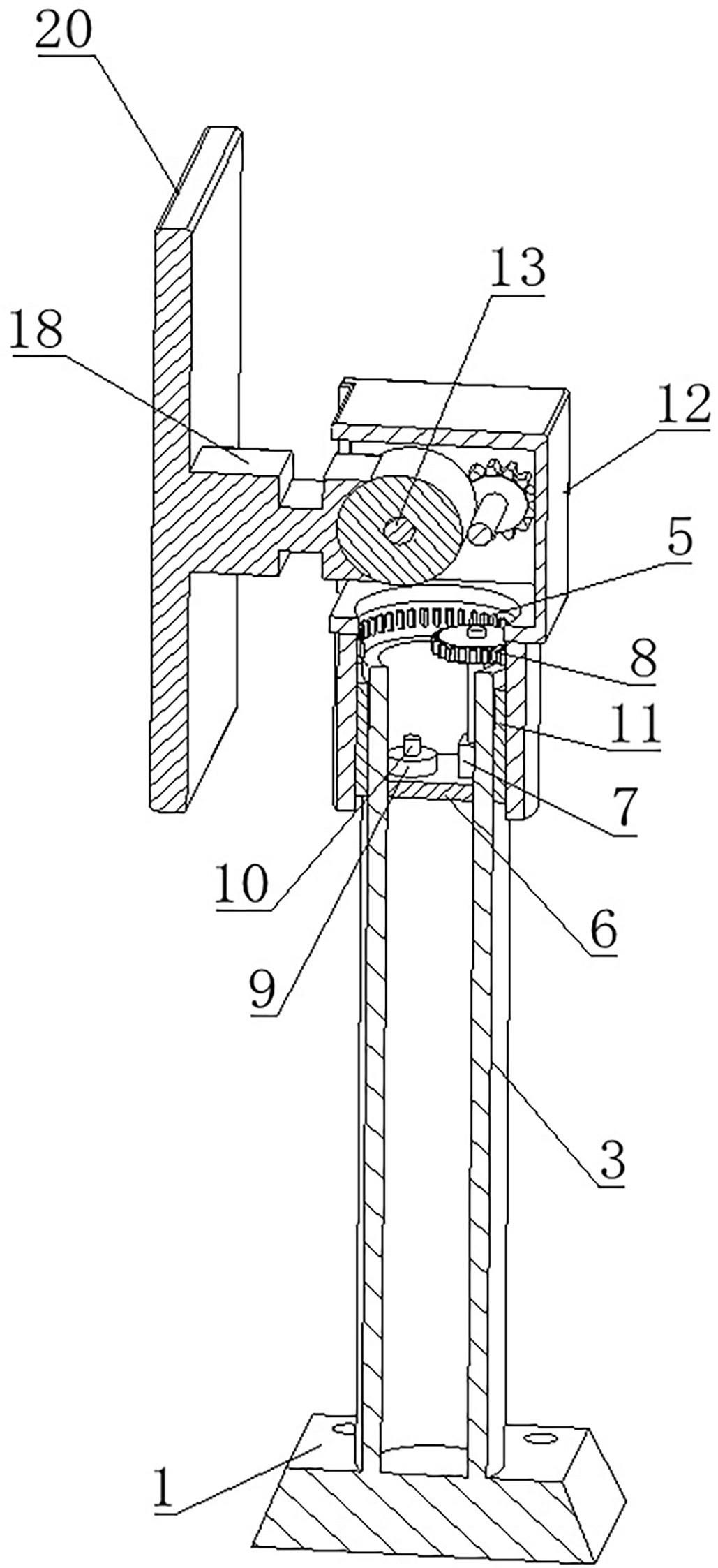

1.一种万向支架，其特征在于，包括底座（1）、中空柱（3）、筒体（4）、盒体（12）、安装板（20）和控制系统；

2.根据权利要求1所述的万向支架，其特征在于，动力组件a包括环形齿圈（5）、电机a（7）和齿轮a（8）；环形齿圈（5）设置在筒体（4）内周壁上，环形齿圈（5）位于中空柱（3）上方；电机a（7）设置在隔板（6）上，齿轮a（8）设置在电机a（7）的输出轴上，齿轮a（8）与环形齿圈（5）啮合。

3.根据权利要求1所述的万向支架，其特征在于，动力组件b包括齿轮b（15）、齿轮c（16）和电机b（17）；齿轮b（15）设置在支撑杆b（13）上；电机b（17）设置在盒体（12）内壁上，齿轮c（16）设置在电机b（17）的输出轴上，齿轮c（16）与齿轮b（15）啮合。

4.根据权利要求3所述的万向支架，其特征在于，齿轮c（16）转速大于齿轮b（15）转速。

5.根据权利要求1所述的万向支架，其特征在于，支撑板（18）上下两侧均设置避让槽（19）。

6.根据权利要求1所述的万向支架，其特征在于，还包括电动滑环（9）和支撑杆a（10）；支撑杆a（10）竖直设置在隔板（6）上，电动滑环（9）套在支撑杆a（10）上；安装板（20）和支撑板（18）上设置有走线孔（21），中空柱（3）底部设置出线槽。

7.根据权利要求1所述的万向支架，其特征在于，底座（1）上设置多组安装孔（2）。

技术总结
本技术涉及支架领域，具体为一种万向支架，其包括底座、中空柱、筒体、盒体、安装板和控制系统；中空柱竖直设置在底座上，中空柱内壁上设置隔板；筒体套在中空柱顶部，筒体内壁上设置摩擦环a，隔板上设置有带动筒体转动的动力组件a；盒体设置在筒体上，盒体一侧开口，盒体内壁上设置支撑杆b，支撑杆b上套有摩擦环b，摩擦环b上设置支撑板，支撑板穿过盒体的开口，盒体内设置有带动支撑杆b转动的动力组件b；安装板竖直设置在支撑板上；控制系统设置在中空柱内，控制系统与动力组件a以及动力组件b均通信连接。本技术中，人脸识别设备的角度既可以通过手动改变，又可以远程遥控，使用方便。

技术研发人员：何晓涛,郭勇,何天元,元少麟,黄宇,梁一锋,潘海彬,朱望理
受保护的技术使用者：广州港股份有限公司
技术研发日：20230107
技术公布日：2024/1/13
