一种眼镜脚插芯机的制作方法与工艺

技术特征：

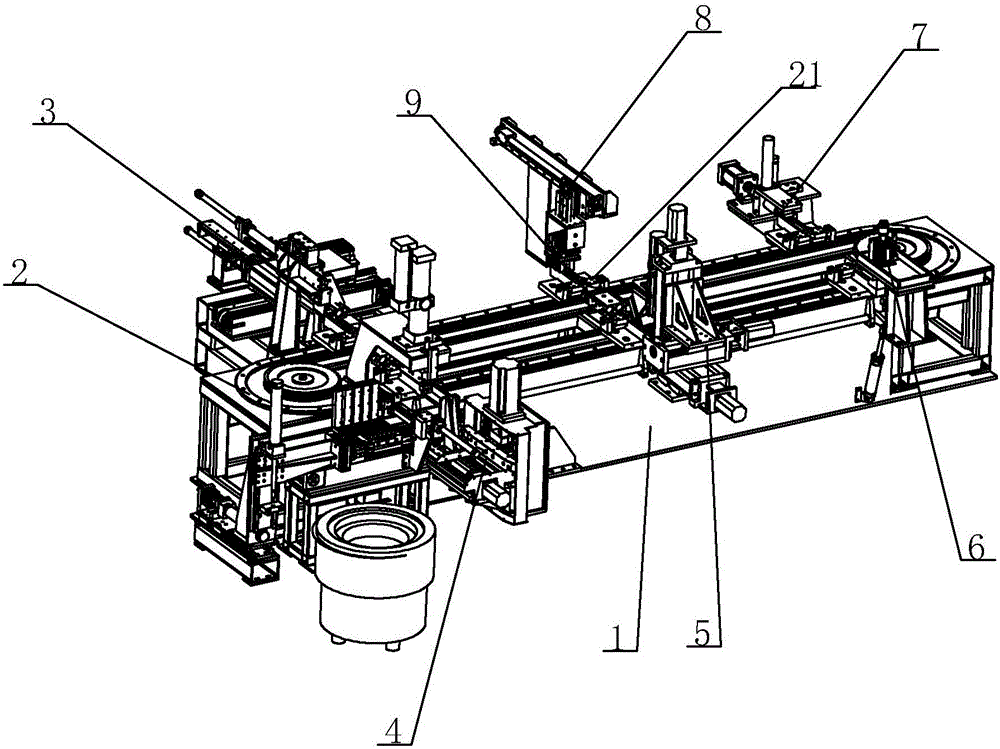

1.一种眼镜脚插芯机，包括机架，其特征是：所述机架上设有封闭式的输送轨道，所述输送轨道的周边依次设有眼镜脚上料机构、插针上料机构、去废机构、压光机构、盖胶机构和出料机构，所述输送轨道上设有多个用于夹持眼镜脚的夹持装置，所述夹持装置间隔分布在输送轨道上分别与眼镜脚上料机构、插针上料机构、去废机构、压光机构、盖胶机构和出料机构一一对应，所述机架上还设有驱使夹持装置沿输送轨道上滑动的输送驱动装置；所述输送轨道的一侧设有两个用于打开夹持装置的开启组件，其中一个开启组件置于眼镜脚上料机构处，用于把眼镜脚夹持在夹持装置上，另一个开启组件置于出料机构，用于将眼镜脚从夹持装置取出。2.根据权利要求1所述的一种眼镜脚插芯机，其特征是：所述输送驱动装置包括输送电机、主动轮、从动轮和输送带，所述输送电机的输出轴与主动轮联动连接带动输送带传动，所述输送带与夹持装置固定连接。3.根据权利要求1所述的一种眼镜脚插芯机，其特征是：所述夹持装置包括夹持底座以及设置在夹持底座上的左夹持件和右夹持件，所述左夹持件设有左倒角，所述右夹持件设有右倒角，左倒角和右倒角配合形成开启V型槽；所述夹持底座还设有左夹持件和右夹持件夹紧的夹紧组件，所述开启组件包括开启驱动器，所述开启驱动器的输出轴设有与V型槽相配合的撑开块，所述开启驱动器带动撑开块朝向V型槽移动时，撑开块同时按压左倒角和右倒角，所述左夹持件和右夹持件相分离。4.根据权利要求3所述的一种眼镜脚插芯机，其特征是：所述夹持底座设有夹持轨道，所述左夹持件和右夹持件可沿夹持轨道相对滑动。5.根据权利要求4所述的一种眼镜脚插芯机，其特征是：所述夹紧组件包括左固定块和右固定块，所述左固定块与左夹持件之间设有左压紧弹性件，所述右固定块与右夹持件之间设有右压紧弹性件。6.根据权利要求5所述的一种眼镜脚插芯机，其特征是：所述左固定块设有左导向杆，所述左夹持件设有与左导向杆相配合的导向孔，所述左压紧弹性件套设在左导向杆，所述左压紧弹性件的一端与左固定块相抵触，另一端与左夹持件相抵触。7.根据权利要求3所述的一种眼镜脚插芯机，其特征是：所述机架上设有定位装置，所述定位装置包括定位气缸和转动杆，所述转动杆的两端部分别设有转动轴承，所述转动轴承通过转动轴承座固定在安装板上，所述转动杆上设有联动块和定位件，所述联动块和定位件呈夹角设置，所述转动杆通过联动块与定位气缸的输出轴联动连接；所述夹持底座设有定位槽部，所述定位气缸通过联动块驱动转动杆转动，从而带动定位件朝向定位槽部方向摆动，并且与定位槽部相配合。
