一种不锈钢筛网简易切割装置辅助支撑架的制作方法

本实用新型涉及一种不锈钢筛网简易切割装置辅助支撑架，属于筛网切割设备装置技术领域。

背景技术：

在矿用设备洗煤机中，其筛板在长期使用后，筛网的筛孔易损坏，需进行更换维护，现有的维护车间对不锈钢筛网进行切割时，因筛网延伸端处于悬臂状态，切割时筛网无法贴合切割，导致割缝的直线度差，外形尺寸很难能保证，切割也容易产生跳动，切割安全性差，也会影响生产效率。

技术实现要素：

本实用新型要解决的技术问题是：提供一种不锈钢筛网简易切割装置辅助支撑架，保持筛网悬臂端的紧密贴合，切割更加平稳，切割直线度更好，尺寸精度大大提高，安全性更高，生产效率也提高，以解决现有技术中存在的问题。

本实用新型采取的技术方案为：一种不锈钢筛网简易切割装置辅助支撑架，包括横梁和固定连接在横梁两端的支撑腿，所述支撑腿固定连接在地板上。

优选的，上述横梁上还设置有筛网伸长方向的限位块。

优选的，上述横梁朝向切割平台一侧设置有辅助支撑板，所述辅助支撑板与横梁上端面平齐。

优选的，上述支撑腿底端设置有垂直于横梁的支撑脚，所述支撑脚前后端相对支撑腿对称。

优选的，上述支撑脚前后端设置有两条加强筋，所述每条加强筋倾斜连接到支撑腿上。

优选的，上述辅助支撑板与横梁连接处采用角钢架支撑固定。

本实用新型的有益效果：与现有技术相比，本实用新型采用横梁和支撑腿用来辅助支撑筛网悬臂端，能够保证筛网放置的平整度，切割处贴合更加平整，从而利于平稳切割，切割缝隙直线度更好，尺寸精度大大提高，安全性更高，行走切割速度可以提高，从而保证生产效率提高，本实用新型还具有结构简单、成本低、操作使用维护方便的特点。

附图说明

图1是本实用新型的结构示意图；

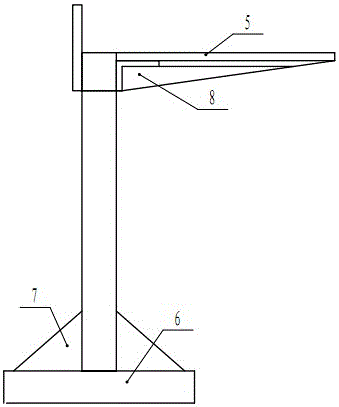

图2是本实用新型的左视结构示意图；

图3是本实用新型的用于切割装置的结构示意图。

图中，1-横梁，2-支撑腿，3-限位块，4-平台，5-辅助支撑板，6-支撑脚，7-加强筋，8-角钢架，9-切割机，10-筛网板。

具体实施方式

下面结合附图及具体的实施例对本实用新型进行进一步介绍。

实施例1：如图1-图3所示，一种不锈钢筛网简易切割装置辅助支撑架，包括方钢制作的横梁1和固定连接在横梁1两端的方钢支撑腿2，支撑腿2固定连接在地板上。

优选的，上述横梁1上还设置有筛网伸长方向的限位块3，通过限位块3可设定定长的筛网切割长度，定制化的切割，大大提高切割效率。

优选的，上述横梁1朝向切割平台4一侧设置有辅助支撑板5，辅助支撑板5与横梁1上端面平齐，辅助支撑板能够进一步保证网板的平整度，更有利于切割。

优选的，上述支撑腿2底端设置有垂直于横梁1的支撑脚6，支撑脚6前后端相对支撑腿2对称，采用槽钢制作，支撑更加稳定，重量轻，结构简单，制作方便。

优选的，上述支撑脚6前后端设置有两条加强筋7，每条加强筋7倾斜连接到支撑腿2上，能够保证支撑腿更加稳固。

优选的，上述辅助支撑板5与横梁1连接处采用角钢架8支撑固定，能够提高辅助支撑板的支撑刚性和强度。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内，因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
