一种用于精密CNC数控机床排屑机的支撑移动装置的制作方法

本技术涉及数控机床排屑机，具体为一种用于精密cnc数控机床排屑机的支撑移动装置。

背景技术：

1、精密cnc数控机床需要用到排屑机对精密cnc数控机床内的金属碎屑进行排放，但是排屑机积较大，而且非常重，人工搬运需要多人参与，因此用到了排屑机相匹配的支撑移动装置，对精密cnc数控机床内的排屑机进行移动，以便于对精密cnc数控机床的排屑机进行维修保养。

2、精密cnc数控机床排屑机在保养时，不同型号的精密cnc数控机床，排屑机的大小长度不同，支撑移动装置面对不同长度的排屑机，不适配，同一个支撑移动装置不能对长度不同的排屑机进行移动支撑，并且在支撑的过程中，排屑机出料口位置翘起，会向下压，在支撑移动装置的稳定性较低。

技术实现思路

1、本实用新型的目的在于提供一种用于精密cnc数控机床排屑机的支撑移动装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种用于精密cnc数控机床排屑机的支撑移动装置，包括主体、托板和支撑架，所述主体内侧左端固定连接有立板，所述主体内侧滑动连接有举升架，所述举升架内侧左右两端均滑动连接有导向块，所述导向块与主体固定连接，所述举升架内侧左右两端均滑动连接有推架，所述推架靠近主体中心的一端外侧固定连接有第一电动伸缩杆,所述举升架顶端前后两端均固定连接有导向板，所述导向板外侧滑动连接有导轨，所述导轨与托板固定连接，所述托板内侧左端固定连接有多级电动伸缩杆，所述多级电动伸缩杆左端固定连接有定位块，所述定位块与主体滑动连接，所述托板顶端设有数控机床排屑机。

4、优选的，所述数控机床排屑机右下端滑动连接有支撑板，所述支撑板顶端前后两端均固定连接有拉杆，所述拉杆顶端固定连接有滑块，所述滑块与支撑架滑动连接，所述支撑架与托板固定连接，所述滑块远离主体中心的一端外侧固定连接有定位杆，所述定位杆外侧设有螺纹，所述定位杆外侧螺旋连接有转动块，所述转动块靠近主体中心的一端外侧转动连接有固定块，所述固定块与支撑架滑动连接。

5、优选的，所述举升架靠近主体中心的一端内侧左右两端均设有斜坡，且举升架底端前后两端均设有凸板。

6、优选的，所述支撑架有两个，且支撑架位于托板右端前后两端，所述支撑架内侧上端设有卡槽。

7、优选的，所述推架的前端面呈l状设置，且推架内侧上端设有与举升架对应的卡槽。

8、与现有技术相比，本实用新型的有益效果是：

9、1、本实用新型中，通过设置的托板、举升架、导向块、推架、第一电动伸缩杆，在使用时，能够让主体在举升的过程后，数控机床排屑机压在托板上，然后可以对数控机床排屑机进行牵引，将数控机床排屑机从数控机床内拉出，方便对拆下来的数控机床排屑机进行检修；

10、2、本实用新型中，通过设置的支撑架、拉杆、支撑板、定位杆混合滑块，在使用时，对数控机床排屑机右端进行支撑，防止数控机床排屑机右端下压，提高数控机床排屑机在拆卸时的稳定性，同时也方便了数控机床排屑机的安装和拆卸。

技术特征：

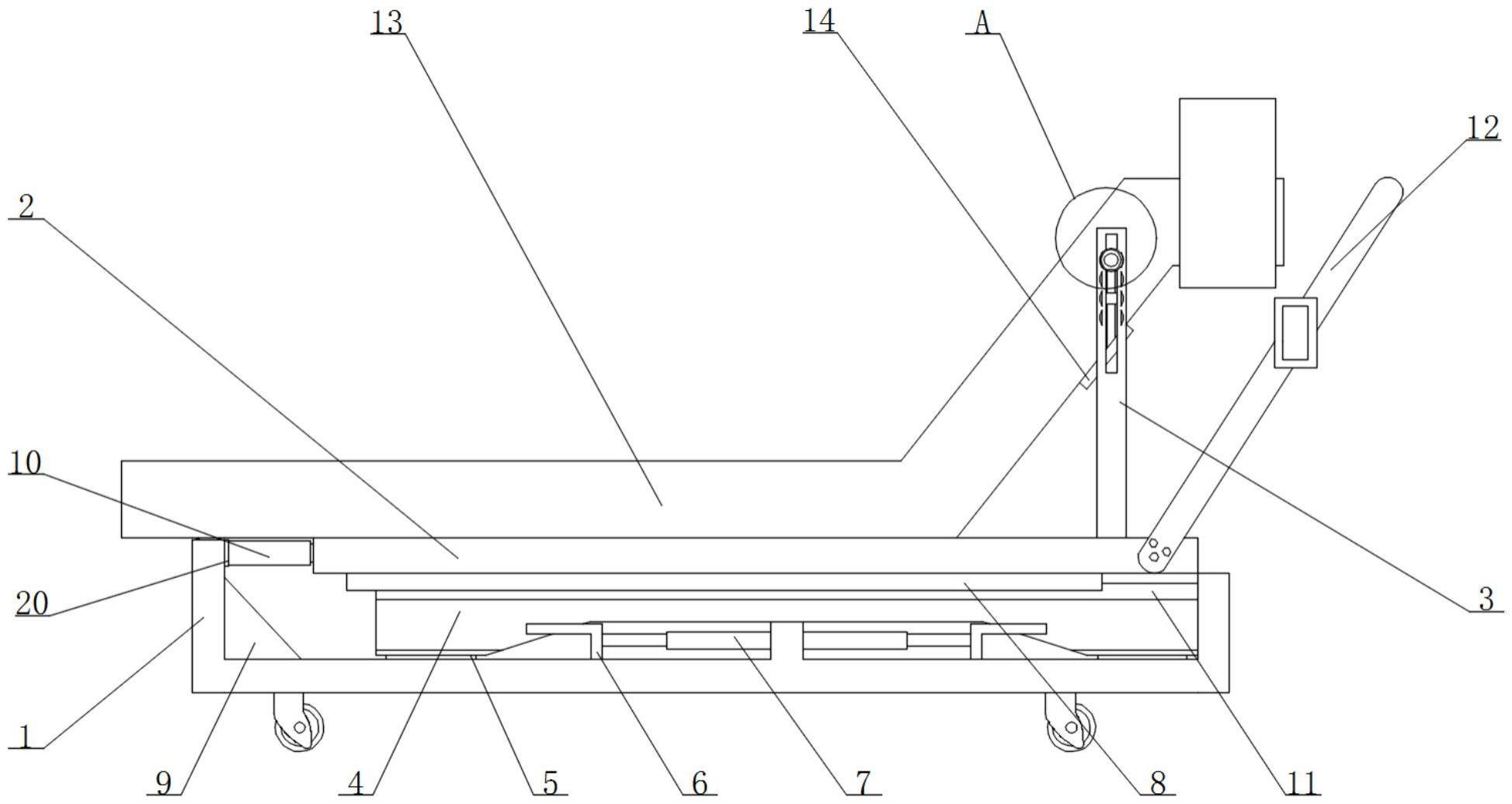

1.一种用于精密cnc数控机床排屑机的支撑移动装置，包括主体(1)、托板(2)和支撑架(3)，其特征在于：所述主体(1)内侧左端固定连接有立板，所述主体(1)内侧滑动连接有举升架(4)，所述举升架(4)内侧左右两端均滑动连接有导向块(5)，所述导向块(5)与主体(1)固定连接，所述举升架(4)内侧左右两端均滑动连接有推架(6)，所述推架(6)靠近主体(1)中心的一端外侧固定连接有第一电动伸缩杆(7),所述举升架(4)顶端前后两端均固定连接有导向板(11)，所述导向板(11)外侧滑动连接有导轨(8)，所述导轨(8)与托板(2)固定连接，所述托板(2)内侧左端固定连接有多级电动伸缩杆(10)，所述多级电动伸缩杆(10)左端固定连接有定位块(20)，所述定位块(20)与主体(1)滑动连接，所述托板(2)顶端设有数控机床排屑机(13)。

2.根据权利要求1所述的一种用于精密cnc数控机床排屑机的支撑移动装置，其特征在于：所述数控机床排屑机(13)右下端滑动连接有支撑板(14)，所述支撑板(14)顶端前后两端均固定连接有拉杆(15)，所述拉杆(15)顶端固定连接有滑块(19)，所述滑块(19)与支撑架(3)滑动连接，所述支撑架(3)与托板(2)固定连接，所述滑块(19)远离主体(1)中心的一端外侧固定连接有定位杆(18)，所述定位杆(18)外侧设有螺纹，所述定位杆(18)外侧螺旋连接有转动块(17)，所述转动块(17)靠近主体(1)中心的一端外侧转动连接有固定块(16)，所述固定块(16)与支撑架(3)滑动连接。

3.根据权利要求1所述的一种用于精密cnc数控机床排屑机的支撑移动装置，其特征在于：所述举升架(4)靠近主体(1)中心的一端内侧左右两端均设有斜坡，且举升架(4)底端前后两端均设有凸板。

4.根据权利要求2所述的一种用于精密cnc数控机床排屑机的支撑移动装置，其特征在于：所述支撑架(3)有两个，且支撑架(3)位于托板(2) 右端前后两端，所述支撑架(3)内侧上端设有卡槽。

5.根据权利要求1所述的一种用于精密cnc数控机床排屑机的支撑移动装置，其特征在于：所述推架(6)的前端面呈l状设置，且推架(6)内侧上端设有与举升架(4)对应的卡槽。

技术总结
本技术涉及数控机床排屑机技术领域，尤其为一种用于精密CNC数控机床排屑机的支撑移动装置，包括主体、托板和支撑架，所述主体内侧左端固定连接有立板，所述主体内侧滑动连接有举升架，所述举升架内侧左右两端均滑动连接有导向块，所述导向块与主体固定连接，所述举升架内侧左右两端均滑动连接有推架，通过设置的托板、举升架、导向块、推架、第一电动伸缩杆，在使用时，能够让主体在举升的过程后，数控机床排屑机压在托板上，然后可以对数控机床排屑机进行牵引，将数控机床排屑机从数控机床内拉出，方便对拆下来的数控机床排屑机进行检修。

技术研发人员：曾辉
受保护的技术使用者：河源市鼎高模具科技有限公司
技术研发日：20221020
技术公布日：2024/1/12
