一种高效数控钻铣加工机床的制作方法

本技术属于钻铣床，具体为一种高效数控钻铣加工机床。

背景技术：

1、钻铣床是集合钻、铣、镗、磨于一体的机床设备，应用于中小型零件加工，钻铣床工作台通常为台式、机头可上下升降，具有钻、铣、镗、磨、攻丝等多种切削功能机床。

2、现有的钻铣床在使用时存在一定弊端，现有的中小型零件在钻铣时，往往只有一个钻洗头，钻铣效率不高，耗时长，较为不便；因此，针对目前的状况，现需对其进行改进。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供一种高效数控钻铣加工机床，有效的解决了现有的中小型零件在钻铣时，往往只有一个钻洗头，钻铣效率不高，耗时长，较为不便的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种高效数控钻铣加工机床，包括固定机构和钻铣机构，所述钻铣机构位于所述固定机构顶部；

3、所述固定机构包括底座，所述底座顶部设置有对称分布的固定板，两个固定板顶部均设置有对称分布的固定块，两组固定块顶部均设置有滑槽，两组滑槽内腔均设置有滑板，所述滑板的外侧壁设置有限位螺栓，两组滑板底部均设置有对称分布的矩形块，两组矩形块相对侧均开设有圆槽，两组圆槽内腔均设置有伸缩杆，两组矩形块相对侧均设置有弹簧，两组滑板顶部均设置有立板，两组立板相对侧均开设有开口，两组开口内腔均设置有压板，两组滑板顶部均设置有贯穿两组压板的限位杆和螺纹杆。

4、优选的，所述钻铣机构包括支撑板，所述支撑板表面开设有矩形口，所述支撑板顶部设置有第一电机，所述第一电机传动端贯穿所述矩形口设置有第一螺杆。

5、优选的，所述矩形口内腔设置有对称分布的限位柱，所述第一螺杆和两个限位柱外壁均设置有平板，所述平板底部设置有对称分布的支撑架和支架。

6、优选的，两个支撑架和所述支架顶部分别设置有第一马达和第二马达，两个第一马达传动端分别贯穿两个支撑架设置有齿轮条。

7、优选的，两个第二马达传动端分别贯穿两个支架设置有第二螺杆，所述平板底部对应两个第二螺杆处设置有对称分布的限位框，两个第二螺杆外壁均设置有滑块，两个滑块分贝位于两组限位框内腔。

8、优选的，两个滑块底部均设置有对称分布的限位板，两组限位板相对侧均设置有齿条板，两个齿条板分别与两个齿轮条啮合，两个齿条板底部均设置有第二电机，两个第二电机底部均设置有钻洗头。

9、与现有技术相比，本实用新型的有益效果是：本实用新型设置固定机构，固定机构设置有两组，固定机构可通过拉伸对宽度不同的中小零件进行固定，可通过转动螺纹杆对厚度不同的中小零件进行固定，固定块开设滑槽，滑槽内腔连接滑板，滑板可在滑槽内腔进行移动，滑板底部设置矩形块，矩形块相对侧开设圆槽，圆槽内腔设置伸缩杆，矩形块相对侧设置弹簧，可人工将滑块向两侧拉扯将中小零件放置在滑块顶部后，松开滑块，弹簧回弹带动伸缩杆收缩，滑块向相对侧移动，立板相对侧贴合中小零件，同时人工扭动螺纹杆，螺纹杆转动带动压板上下移动，限位杆辅助立板对压板起限位作用。

10、本实用新型设置钻铣机构，钻铣机构对应两组固定机构设置两组，钻铣机构设置第一电机带动第一螺杆转动，第一螺杆带动平板升降，限位柱对平板进行限位，平板升降带动钻铣头升降，第一马达和第二马达通过控制第二螺杆和齿轮条，带动齿条板前后左右移动，以此控制钻洗头的位置。

技术特征：

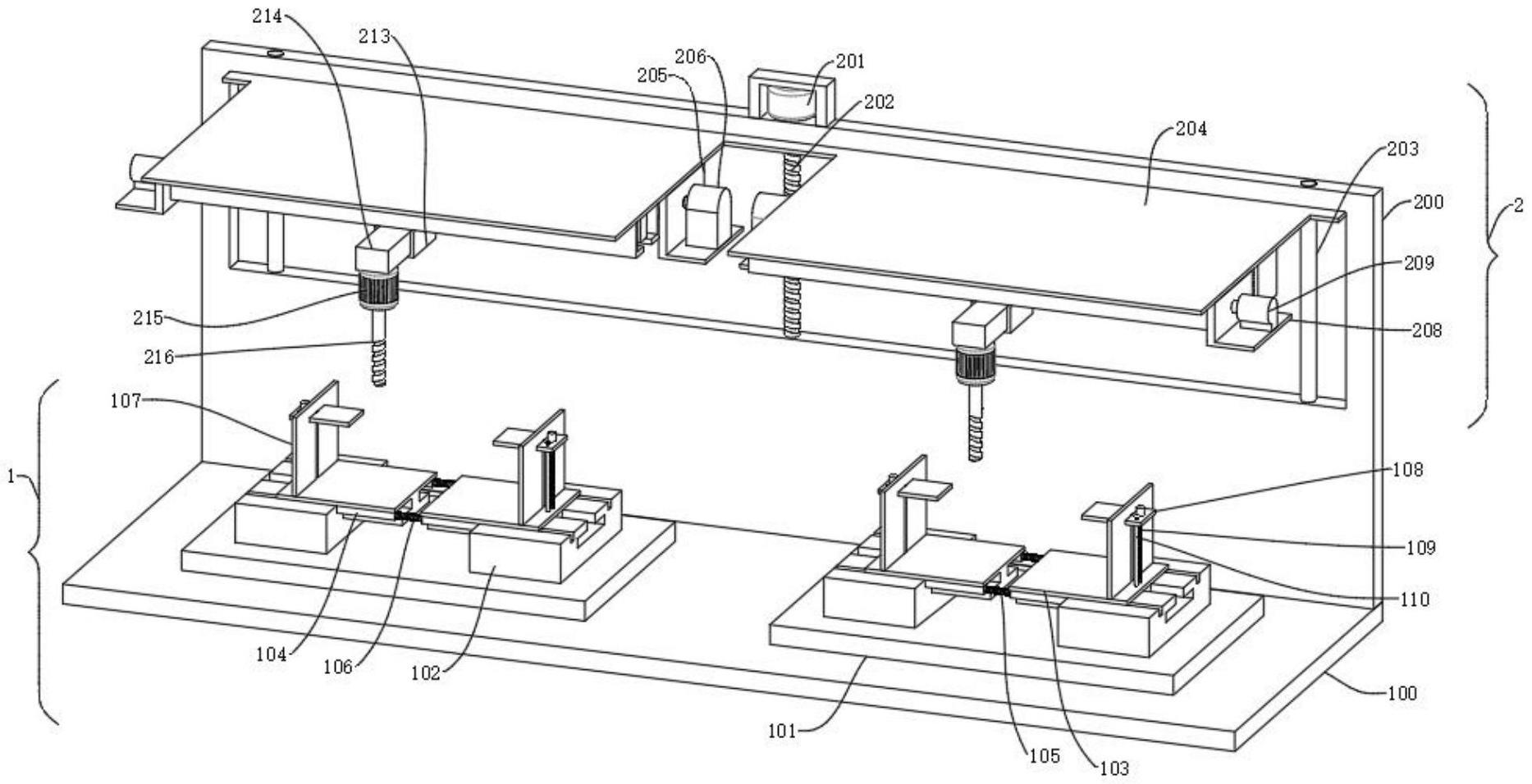

1.一种高效数控钻铣加工机床，包括固定机构(1)和钻铣机构(2)，其特征在于：所述钻铣机构(2)位于所述固定机构(1)顶部；

2.根据权利要求1所述的一种高效数控钻铣加工机床，其特征在于：所述钻铣机构(2)包括支撑板(200)，所述支撑板(200)表面开设有矩形口，所述支撑板(200)顶部设置有第一电机(201)，所述第一电机(201)传动端贯穿所述矩形口设置有第一螺杆(202)。

3.根据权利要求2所述的一种高效数控钻铣加工机床，其特征在于：所述矩形口内腔设置有对称分布的限位柱(203)，所述第一螺杆(202)和两个限位柱(203)外壁均设置有平板(204)，所述平板(204)底部设置有对称分布的支撑架(205)和支架(208)。

4.根据权利要求3所述的一种高效数控钻铣加工机床，其特征在于：两个支撑架(205)和所述支架(208)顶部分别设置有第一马达(206)和第二马达(209)，两个第一马达(206)传动端分别贯穿两个支撑架(205)设置有齿轮条(210)。

5.根据权利要求4所述的一种高效数控钻铣加工机床，其特征在于：两个第二马达(209)传动端分别贯穿两个支架(208)设置有第二螺杆(207)，所述平板(204)底部对应两个第二螺杆(207)处设置有对称分布的限位框(212)，两个第二螺杆(207)外壁均设置有滑块(211)，两个滑块(211)分贝位于两组限位框(212)内腔。

6.根据权利要求5所述的一种高效数控钻铣加工机床，其特征在于：两个滑块(211)底部均设置有对称分布的限位板(213)，两组限位板(213)相对侧均设置有齿条板(214)，两个齿条板(214)分别与两个齿轮条(210)啮合，两个齿条板(214)底部均设置有第二电机(215)，两个第二电机(215)底部均设置有钻洗头(216)。

技术总结
本技术涉及钻铣床技术领域，且公开了一种高效数控钻铣加工机床；本高效数控钻铣加工机床包括固定机构和钻铣机构，所述钻铣机构位于所述固定机构顶部；所述固定机构包括底座，所述底座顶部设置有对称分布的固定板，两组滑板顶部均设置有立板，所述滑板的外侧壁设置有限位螺栓，两组立板相对侧均开设有开口，两组开口内腔均设置有压板，两组滑板顶部均设置有贯穿两组压板的限位杆和螺纹杆，本技术设置固定机构，固定机构设置有两组，固定机构可通过拉伸对宽度不同的中小零件进行固定，可通过转动螺纹杆对厚度不同的中小零件进行固定，第一马达和第二马达通过控制第二螺杆和齿轮条，带动齿条板前后左右移动，以此控制钻洗头的位置。

技术研发人员：代植成
受保护的技术使用者：西安山航科技工业有限公司
技术研发日：20221026
技术公布日：2024/1/11
