一种通讯设备箱的板材冲孔装置的制作方法

本技术涉及通讯设备生产，具体为一种通讯设备箱的板材冲孔装置。

背景技术：

1、通讯设备箱是一种避免通讯设备外露的箱体结构，其内部安装有能够传送电波信息的通讯器材，通讯设备箱是由多块板材拼接而成得，而板材上开设有通孔，板材上得通孔是通过冲孔设备加工的来得，用于设备得走线。

2、专利cn216606859u公开了一种电柜加工用板材冲孔装置，虽然解决了现有冲孔装置大多不便固定板材，工作人员需要消耗较多的时间夹紧板材，从而增加了工作人员的劳动量且工作效率较低的问题。但是该冲孔装置中电动钻头位置固定，板材每次固定完成后，电动钻头只能对板材的中线位置进行冲孔，并不能根据工作人员的需求对板材不同的位置进行冲孔，局限性很大，且板材放置在底板上，不知道如何避免电动钻头在对板材进行冲孔时不会将底板也打穿。为此，我们提出一种通讯设备箱的板材冲孔装置。

技术实现思路

1、本实用新型的目的在于提供一种通讯设备箱的板材冲孔装置，以解决上述背景技术中提出的问题，现有的冲孔装置中电动钻头位置固定，且板材每次固定完成后，电动钻头只能对板材的中线位置进行冲孔，并不能根据工作人员的需求对板材不同的位置进行冲孔，局限性很大，且板材放置在底板上，不知道如何避免电动钻头在对板材进行冲孔时不会将底板也打穿。

2、为实现上述目的，本实用新型提供如下技术方案：一种通讯设备箱的板材冲孔装置，包括底板和电动钻头，所述底板的底部连接有支撑杆，所述底板上开设有贯穿口，所述底板的顶部安装有调节组件和挤压固定组件，所述调节组件位于所述贯穿口的上方，所述调节组件连接所述电动钻头。

3、优选的，所述挤压固定组件包括固定板以及设置在所述固定板上的挤压杆，所述固定板安装在所述底板的顶部，所述挤压杆的一端贯穿所述固定板并连接有挤压板，所述挤压板的底部与所述底板的顶部接触，所述挤压杆的另一端连接有移动板，所述移动板的中心位置安装有第一螺纹杆，所述第一螺纹杆的一端螺纹贯穿所述移动板并于所述固定板转动连接，所述第一螺纹杆的侧壁上安装有第一把手。

4、通过上述方案，可达到如下技术效果：可以对板材进行挤压固定，便于对板材进行冲孔。

5、优选的，所述调节组件包括竖板以及设置在所述竖板上的横板和第二螺纹杆，所述竖板安装在所述底板的顶部，所述竖板的数量为两个，两个所述竖板相对的一侧均开设有滑槽，两个所述竖板之间设置所述横板和所述第二螺纹杆，所述第二螺纹杆位于所述横板的上方，所述横板位于所述滑槽的上方，所述横板位于所述贯穿口的正上方，所述第二螺纹杆的一端与所述竖板并连接有转动盘，所述转动盘远离所述竖板的一侧安装有第二把手，所述横板的侧壁上套设有移动块，所述第二螺纹杆螺纹贯穿所述移动块，所述移动块的底部连接有液压杆，所述液压杆的底部连接有固定块，所述固定块上设置有滑杆，所述滑杆的两端均贯穿所述固定块并延伸至所述滑槽的内部，所述固定块的底部连接所述电动钻头。

6、通过上述方案，可达到如下技术效果：可以根据工作人员的需求调整电动钻头的位置，便于更好的对板材进行冲孔。

7、优选的，所述滑杆端部的截面尺寸与所述滑槽的尺寸相匹配。

8、通过上述方案，可达到如下技术效果：使得所述滑杆的升降更稳定。

9、优选的，所述挤压杆的数量为两个，两个所述挤压杆均匀的分布在所述第一螺纹杆的两侧。

10、通过上述方案，可达到如下技术效果：使得所述挤压板的移动更稳定，对板材的挤压更稳定。

11、优选的，所述第一把手的数量为三个，三个所述第一把手均匀的分布在所述第一螺纹杆的侧壁上。

12、通过上述方案，可达到如下技术效果：可以带动所述第一螺纹杆发生转动，使得所述移动板带动所述挤压杆移动，所述挤压杆带动所述挤压板对板材进行挤压固定。

13、与现有技术相比，本实用新型的有益效果是：

14、一、该一种通讯设备箱的板材冲孔装置，通过挤压固定组件的设置，可以对板材进行挤压固定，便于对板材进行冲孔，通过固定板、挤压杆、挤压板、移动板、第一螺纹杆和第一把手的设置，将板材放置在底板上，转动第一把手，第一把手带动第一螺纹杆发生转动，第一螺纹杆在转动的过程中带动移动板在第一螺纹杆的侧壁上移动，移动板带动挤压杆一起移动，挤压杆在固定板上移动，挤压杆带动挤压板对板材进行挤压固定。

15、二、该一种通讯设备箱的板材冲孔装置，通过调节组件的设置，可以根据工作人员的需求调整电动钻头的位置，便于更好的对板材进行冲孔，通过竖板、横板、第二螺纹杆、转动盘、第二把手和移动块的设置，转动第二把手，第二把手带动转动盘发生转动，转动盘带动第二螺纹杆发生转动，第二螺纹杆转动时带动移动块在第二螺纹杆的侧壁上移动，移动块在横板的侧壁上移动，通过滑槽、液压杆、固定块和滑杆的设置，移动块在移动时可以带动液压杆移动，液压杆带动固定块在滑杆的侧壁上滑动，根据板材冲孔的位置确定液压杆的位置，液压杆的位置确定好后，停止转动第二把手，启动液压杆和电动钻头，液压杆可以带动固定块进行下降，固定块可以带动滑杆在滑槽的内部进行下降，固定块带动电动钻头下降对板材进行冲孔，通过贯穿口的设置，可以避免电动钻头将底板打穿，且可以保证板材冲孔完成。

技术特征：

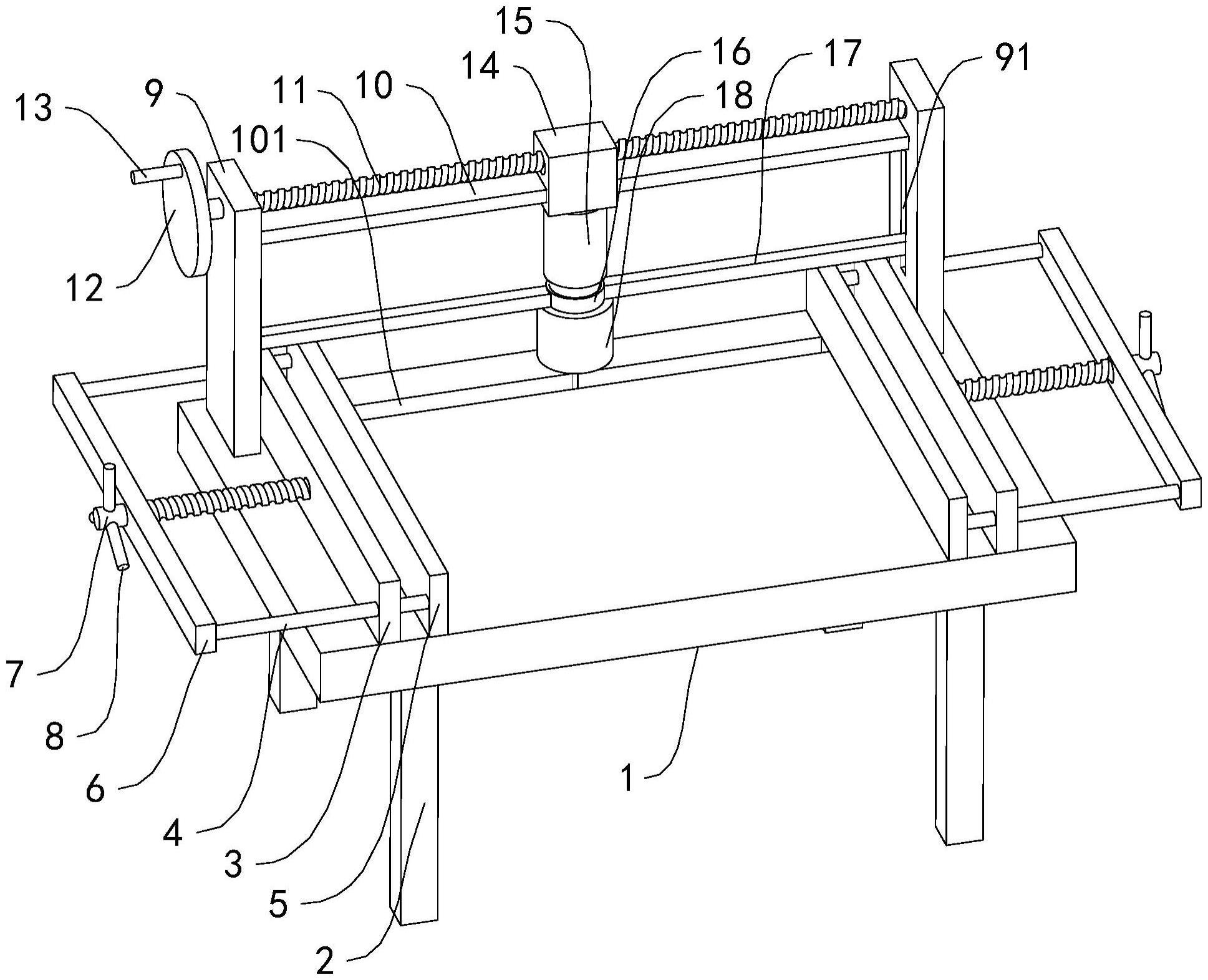

1.一种通讯设备箱的板材冲孔装置，包括底板(1)和电动钻头(18)，所述底板(1)的底部连接有支撑杆(2)，其特征在于：所述底板(1)上开设有贯穿口(101)，所述底板(1)的顶部安装有调节组件和挤压固定组件，所述调节组件位于所述贯穿口(101)的上方，所述调节组件连接所述电动钻头(18)。

2.根据权利要求1所述的一种通讯设备箱的板材冲孔装置，其特征在于：所述挤压固定组件包括固定板(3)以及设置在所述固定板(3)上的挤压杆(4)，所述固定板(3)安装在所述底板(1)的顶部，所述挤压杆(4)的一端贯穿所述固定板(3)并连接有挤压板(5)，所述挤压板(5)的底部与所述底板(1)的顶部接触，所述挤压杆(4)的另一端连接有移动板(6)，所述移动板(6)的中心位置安装有第一螺纹杆(7)，所述第一螺纹杆(7)的一端螺纹贯穿所述移动板(6)并于所述固定板(3)转动连接，所述第一螺纹杆(7)的侧壁上安装有第一把手(8)。

3.根据权利要求2所述的一种通讯设备箱的板材冲孔装置，其特征在于：所述调节组件包括竖板(9)以及设置在所述竖板(9)上的横板(10)和第二螺纹杆(11)，所述竖板(9)安装在所述底板(1)的顶部，所述竖板(9)的数量为两个，两个所述竖板(9)相对的一侧均开设有滑槽(91)，两个所述竖板(9)之间设置所述横板(10)和所述第二螺纹杆(11)，所述第二螺纹杆(11)位于所述横板(10)的上方，所述横板(10)位于所述滑槽(91)的上方，所述横板(10)位于所述贯穿口(101)的正上方，所述第二螺纹杆(11)的一端与所述竖板(9)并连接有转动盘(12)，所述转动盘(12)远离所述竖板(9)的一侧安装有第二把手(13)，所述横板(10)的侧壁上套设有移动块(14)，所述第二螺纹杆(11)螺纹贯穿所述移动块(14)，所述移动块(14)的底部连接有液压杆(15)，所述液压杆(15)的底部连接有固定块(16)，所述固定块(16)上设置有滑杆(17)，所述滑杆(17)的两端均贯穿所述固定块(16)并延伸至所述滑槽(91)的内部，所述固定块(16)的底部连接所述电动钻头(18)。

4.根据权利要求3所述的一种通讯设备箱的板材冲孔装置，其特征在于：所述滑杆(17)端部的截面尺寸与所述滑槽(91)的尺寸相匹配。

5.根据权利要求2所述的一种通讯设备箱的板材冲孔装置，其特征在于：所述挤压杆(4)的数量为两个，两个所述挤压杆(4)均匀的分布在所述第一螺纹杆(7)的两侧。

6.根据权利要求5所述的一种通讯设备箱的板材冲孔装置，其特征在于：所述第一把手(8)的数量为三个，三个所述第一把手(8)均匀的分布在所述第一螺纹杆(7)的侧壁上。

技术总结
本技术公开了一种通讯设备箱的板材冲孔装置，包括底板和电动钻头，底板的底部连接有支撑杆，底板上开设有贯穿口，底板的顶部安装有调节组件和挤压固定组件，调节组件位于贯穿口的上方，调节组件连接电动钻头，挤压固定组件包括固定板以及设置在固定板上的挤压杆，固定板安装在底板的顶部，挤压杆的一端贯穿固定板并连接有挤压板，挤压板的底部与底板的顶部接触，挤压杆的另一端连接有移动板，移动板的中心位置安装有第一螺纹杆，第一螺纹杆的一端螺纹贯穿移动板并于固定板转动连接。通过挤压固定组件和调节组件的设置，可以根据工作人员的需求对板材进行冲孔。

技术研发人员：陈健
受保护的技术使用者：青岛金莱特建材有限公司
技术研发日：20221202
技术公布日：2024/1/12
