一种废料打包装置的制作方法

本技术涉及铝型材加工领域，具体讲是一种废料打包装置。

背景技术：

1、金属废料打包机主要适用于钢厂、回收加工行业及有色、黑色金属冶炼行业，液压打包机可将各种金属边角料(钢刨花、废钢、废铝、废铜、废不锈钢以及报废汽车废料等)挤压成长方体、八角形体、圆柱体等各种形状的合格炉料，即可降低运输和冶炼成本，又可提高投炉速度，现有金属废料打包机还存在一定的问题，金属废料、余料经打包挤压成金属块，金属块的质量大，将金属块取出打包机需要耗费极大人力，费时费力。

技术实现思路

1、本实用新型的目的在于提供一种废料打包装置，以解决上述背景技术中提出的问题。

2、本实用新型的技术方案是：包括箱体，所述箱体上端外壁固定连接有上支架，且上支架的上表面固定连接有气缸，所述气缸伸缩端固定连接有压板，且压板外口尺寸与所述箱体内口尺寸相匹配，所述箱体左侧外壁连通有设备框架，且设备框架下端内壁设置有移门，所述设备框架内壁开设有滑槽，且移门外壁固定连接有与所述滑槽相匹配的滑块，所述设备框架上端内壁固定连接有第一电动液压杆，且第一电动液压杆伸缩端与所述移门固定连接，所述设备框架上端内壁固定连接有挡板，且挡板位于所述移门的右侧，所述箱体右侧外壁固定连接有侧支架，且侧支架下端左侧外壁固定连接有第二电动液压杆，所述第二电动液压杆伸缩端固定连接有推片，且推片位于所述箱体内部，所述箱体内壁开设有与所述推片相匹配的容纳槽。

3、进一步的，所述箱体外壁铰接有把手。

4、进一步的，所述把手外壁固定连接有橡胶层。

5、进一步的，所述箱体下表面固定连接有滚轮。

6、进一步的，所述箱体下表面固定连接有重量传感器，且重量传感器位于箱体和滚轮之间，所述上支架上表面设置有警示灯，且上支架外壁设置有控制器，所述重量传感器和警示灯与控制器之间为电性连接。

7、本实用新型通过改进在此提供一种废料打包装置，与现有技术相比，具有如下改进及优点：

8、其一：本实用新型将金属废料从箱体上端开口处放入箱体内，通过气缸伸缩端的延伸，使压板对箱体内的金属废料进行挤压，使金属废料成为金属块，通过第一电动液压杆伸缩端的收缩，使移门向上移动，从而在箱体的侧面进行开口，通过第二电动液压杆伸缩端的延伸，使推片对箱体底部的金属块推向箱体的侧面开口处，从而将挤压完成的金属块从箱体中推出，无需人工将金属块从打包机中取出，省时省力，提高了设备加工效率。

9、其二：本实用新型当箱体内放入过多的金属废料，使设备打包挤压成的金属块体积增大，导致金属块外口尺寸大于设备侧面开口尺寸，从而使金属块难以通过设备侧口出去，通过重量传感器对进入箱体内的金属废料进行承重，当金属废料重量超过设定值，重量传感器向控制器发出信号，控制器接收重量传感器的信号，控制器控制警示灯发出闪烁，提醒操作人员放入的金属废料超过标准，保证了挤压后的金属块能顺利从设备侧口出来。

技术特征：

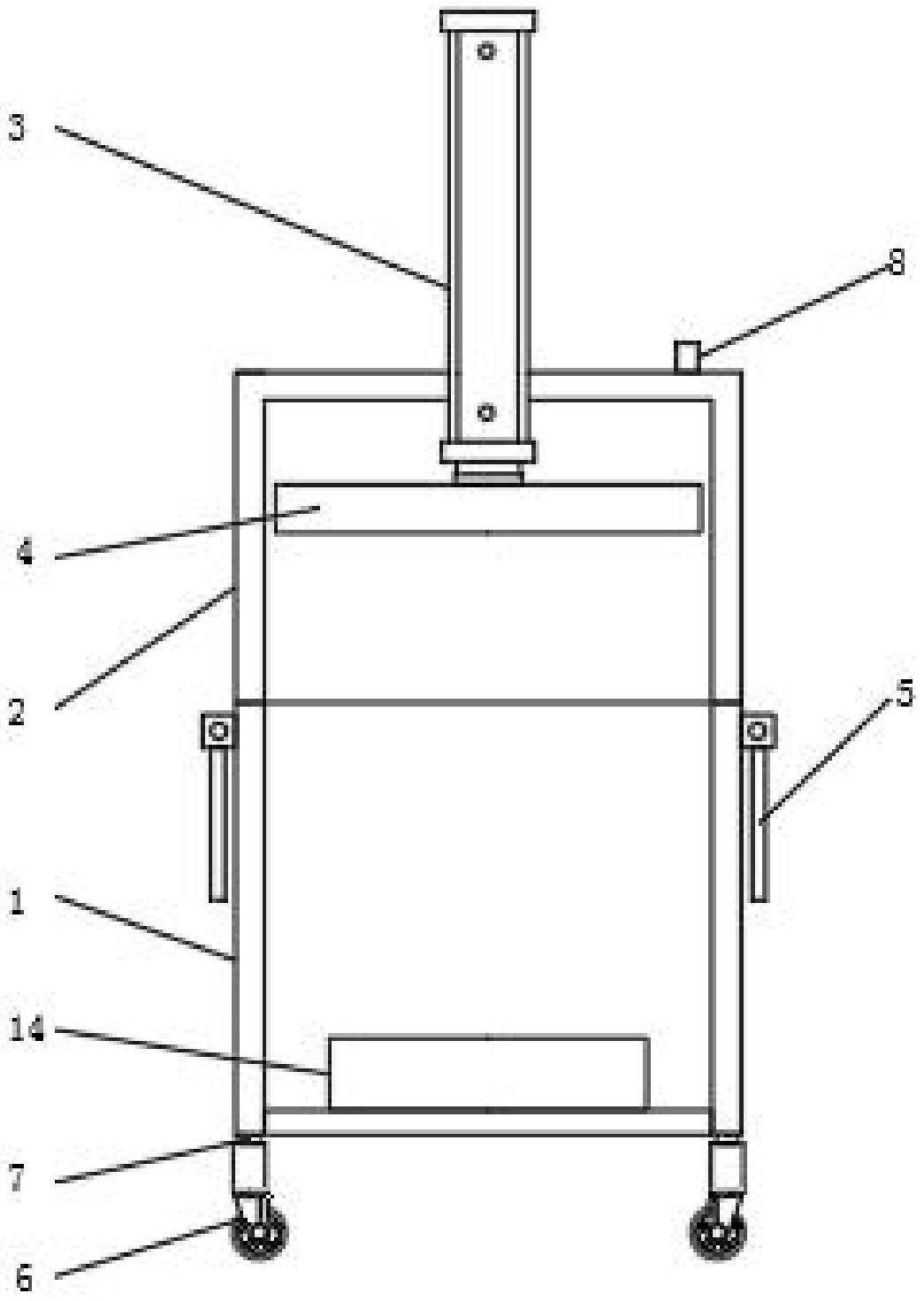

1.一种废料打包装置，其特征在于：包括箱体(1)，所述箱体(1)上端外壁固定连接有上支架(2)，且上支架(2)的上表面固定连接有气缸(3)，所述气缸(3)伸缩端固定连接有压板(4)，且压板(4)外口尺寸与所述箱体(1)内口尺寸相匹配，所述箱体(1)左侧外壁连通有设备框架(9)，且设备框架(9)下端内壁设置有移门(11)，所述设备框架(9)内壁开设有滑槽(10)，且移门(11)外壁固定连接有与所述滑槽(10)相匹配的滑块，所述设备框架(9)上端内壁固定连接有第一电动液压杆(12)，且第一电动液压杆(12)伸缩端与所述移门(11)固定连接，所述设备框架(9)上端内壁固定连接有挡板(13)，且挡板(13)位于所述移门(11)的右侧，所述箱体(1)右侧外壁固定连接有侧支架(15)，且侧支架(15)下端左侧外壁固定连接有第二电动液压杆(16)，所述第二电动液压杆(16)伸缩端固定连接有推片(14)，且推片(14)位于所述箱体(1)内部，所述箱体(1)内壁开设有与所述推片(14)相匹配的容纳槽(17)。

2.根据权利要求1所述的一种废料打包装置，其特征在于：所述箱体(1)外壁铰接有把手(5)。

3.根据权利要求2所述的一种废料打包装置，其特征在于：所述把手(5)外壁固定连接有橡胶层。

4.根据权利要求1所述的一种废料打包装置，其特征在于：所述箱体(1)下表面固定连接有滚轮(6)。

5.根据权利要求1所述的一种废料打包装置，其特征在于：所述箱体(1)下表面固定连接有重量传感器(7)，且重量传感器(7)位于箱体(1)和滚轮(6)之间，所述上支架(2)上表面设置有警示灯(8)，且上支架(2)外壁设置有控制器，所述重量传感器(7)和警示灯(8)与控制器之间为电性连接。

技术总结
本技术的一种废料打包装置，属于铝型材加工领域，包括箱体，所述箱体上端外壁固定连接有上支架，且上支架的上表面固定连接有气缸，所述气缸伸缩端固定连接有压板，且压板外口尺寸与所述箱体内口尺寸相匹配；本技术的有益效果是将金属废料从箱体上端开口处放入箱体内，通过气缸伸缩端的延伸，使压板对箱体内的金属废料进行挤压，使金属废料成为金属块，通过第一电动液压杆伸缩端的收缩，使移门向上移动，从而在箱体的侧面进行开口，通过第二电动液压杆伸缩端的延伸，使推片对箱体底部的金属块推向箱体的侧面开口处，从而将挤压完成的金属块从箱体中推出，无需人工将金属块从打包机中取出，省时省力，提高了设备加工效率。
