一种直径可调的铜引线拉直设备的制作方法

本技术涉及铜引线领域，具体涉及一种直径可调的铜引线拉直设备。

背景技术：

1、生活中，利用铜引线做导线，导电性很好，大量用于制造电线、电缆、电刷等；导热性好，常用来制造须防磁性干扰的磁学仪器、仪表，如罗盘、航空仪表等；塑性极好，易于热压和冷压力加工，可制成管、棒、线、条、带、板、箔等铜，纯铜产品有冶炼品及加工品两种，铜引线在生产的过程中需要进行拉直处理。

2、现有的铜引线拉直装置，只能对同一直径的铜引线进行拉直，不能调节直径，从而降低了使用效果。

3、由此可见，需要提供一种直径可调的铜引线拉直设备。

技术实现思路

1、有鉴于此，本实用新型的目的在于提供一种直径可调的铜引线拉直设备，以解决传统的拉直装置，只能对同一直径的铜引线进行拉直，不能调节直径，从而降低了使用效果。

2、为实现上述目的，本实用新型通过以下技术方案实现：

3、一种直径可调的铜引线拉直设备，包括机架底板、铜引线卷绕筒、钢引线拉直箱和导向圆盘，所述机架底板的左侧设有电机固定支架，所述电机固定支架的中间设有所述铜引线卷绕筒，在伺服电动机的带动下能够将拉直后的铜引线卷积起来，所述电机固定支架的后面设有伺服电动机，所述铜引线卷绕筒的右侧设有滑动调节机架，所述滑动调节机架的上面设有往复滑移杆，所述往复滑移杆的顶部设有导向圆盘，通过气缸箱的驱动，使得两个导向圆盘相互靠近，拉直后的铜引线从两个导向圆盘之间的线槽中穿过，最后卷积在铜引线卷绕筒上，能够起到二次拉直的作用，所述滑动调节机架的右侧设有钢引线拉直箱，所述钢引线拉直箱的中轴线上开有铜引线进孔，可以让铜引线穿过钢引线拉直箱，所述钢引线拉直箱的内部设有上拉直滚轮，所述上拉直滚轮的下面设有下拉直滚轮，铜引线从上拉直滚轮和下拉直滚轮之间的线槽中穿过，能够对穿过的铜引线进行拉直。

4、做为本实用新型的一种优选技术方案，所述铜引线卷绕筒的内部设有转动轴，转动轴与所述伺服电动机相连接。

5、做为本实用新型的一种优选技术方案，所述滑动调节机架的前后面上设有气缸箱，所述气缸箱上连有驱动杆，驱动杆伸入到所述滑动调节机架的内部，所述滑动调节机架的上面开有滑槽，所述往复滑移杆穿过所述滑槽与所述气缸箱上的驱动杆焊接在一起。

6、做为本实用新型的一种优选技术方案，所述导向圆盘的中间开有线槽，线槽与所述铜引线进孔处于同一高度。

7、做为本实用新型的一种优选技术方案，所述上拉直滚轮的上面设有线性推杆电机一，所述线性推杆电机一的底部开有连接槽，所述上拉直滚轮通过连接轴连接在连接槽中，所述下拉直滚轮的下面设有线性推杆电机二，线性推杆电机二的底部开有连接槽，所述下拉直滚轮通过连接轴连接在连接槽中，所述上拉直滚轮和下拉直滚轮的中间开有线槽，线性推杆电机一能够带动上拉直滚轮升降，线性推杆电机二能够带动下拉直滚轮升降，通过调节上拉直滚轮和下拉直滚轮之间的距离，从而能够调节拉直直径。

8、做为本实用新型的一种优选技术方案，线性推杆电机一与所述钢引线拉直箱之间设有连接套一，线性推杆电机二与所述钢引线拉直箱之间设有连接套二。

9、做为本实用新型的一种优选技术方案，所述钢引线拉直箱的正面设有控制面板，所述钢引线拉直箱的后面设有观察玻璃窗，所述观察玻璃窗由钢化玻璃制成，方便工作人员能够观察到钢引线拉直箱内部的工作状况，所述机架底板的底部设有底支腿。

10、本实用新型的有益效果在于:

11、1.本实用新型通过在机架底板的左侧设有电机固定支架，电机固定支架的中间设有铜引线卷绕筒，所以在伺服电动机的带动下能够将拉直后的铜引线卷积起来，提高了该装置的使用效果。

12、2.本实用新型通过在钢引线拉直箱的内部设有上拉直滚轮，上拉直滚轮的下面设有下拉直滚轮，上拉直滚轮的上面设有线性推杆电机一，下拉直滚轮的下面设有线性推杆电机二，线性推杆电机一能够带动上拉直滚轮升降，线性推杆电机二能够带动下拉直滚轮升降，通过调节上拉直滚轮和下拉直滚轮之间的距离，从而能够调节拉直直径，提高了该装置的使用性。

13、3.本实用新型通过在铜引线卷绕筒的右侧设有滑动调节机架，滑动调节机架的上面设有往复滑移杆，往复滑移杆的顶部设有导向圆盘，通过气缸箱的驱动，使得两个导向圆盘相互靠近，拉直后的铜引线从两个导向圆盘之间的线槽中穿过，最后卷积在铜引线卷绕筒上，能够起到二次拉直的作用，提高了该装置的使用性。

14、简而言之，本申请技术方案通过设置了钢引线拉直箱、导向圆盘、下拉直滚轮、上拉直滚轮、线性推杆电机一和线性推杆电机二，解决传统的拉直装置，只能对同一直径的铜引线进行拉直，不能调节直径的问题。

15、本实用新型的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本实用新型的实践中得到教导。本实用新型的目标和其他优点可以通过下面的说明书来实现和获得。

技术特征：

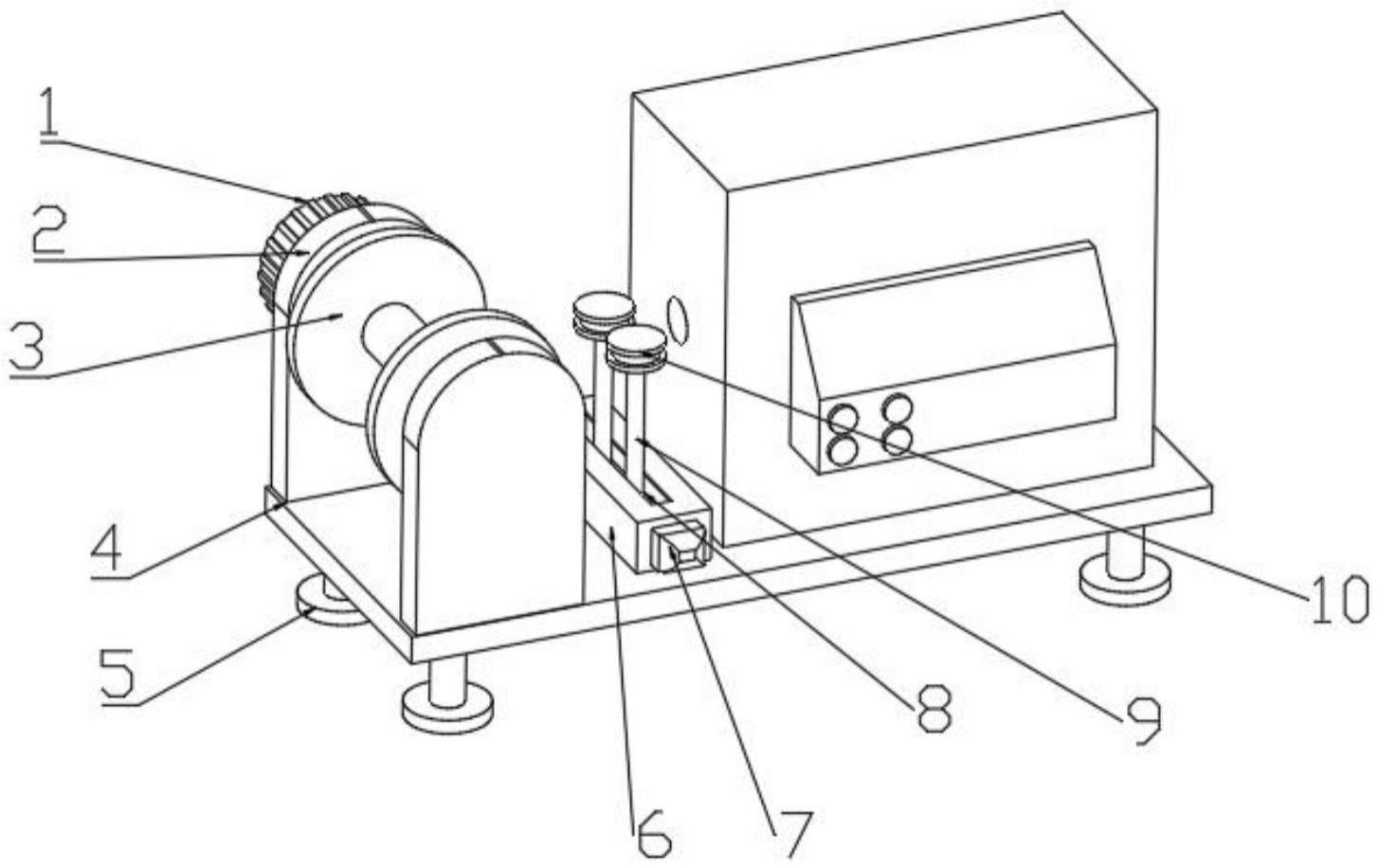

1.一种直径可调的铜引线拉直设备，包括机架底板(4)、铜引线卷绕筒(3)、钢引线拉直箱(11)和导向圆盘(10)，其特征在于：所述机架底板(4)的左侧设有电机固定支架(2)，所述电机固定支架(2)的中间设有所述铜引线卷绕筒(3)，所述电机固定支架(2)的后面设有伺服电动机(1)，所述铜引线卷绕筒(3)的右侧设有滑动调节机架(6)，所述滑动调节机架(6)的上面设有往复滑移杆(9)，所述往复滑移杆(9)的顶部设有导向圆盘(10)，所述滑动调节机架(6)的右侧设有钢引线拉直箱(11)，所述钢引线拉直箱(11)的中轴线上开有铜引线进孔(14)，所述钢引线拉直箱(11)的内部设有上拉直滚轮(17)，所述上拉直滚轮(17)的下面设有下拉直滚轮(18)。

2.根据权利要求1所述的一种直径可调的铜引线拉直设备，其特征在于：所述铜引线卷绕筒(3)的内部设有转动轴，转动轴与所述伺服电动机(1)相连接。

3.根据权利要求1所述的一种直径可调的铜引线拉直设备，其特征在于：所述滑动调节机架(6)的前后面上设有气缸箱(7)，所述气缸箱(7)上连有驱动杆，驱动杆伸入到所述滑动调节机架(6)的内部，所述滑动调节机架(6)的上面开有滑槽(8)，所述往复滑移杆(9)穿过所述滑槽(8)与所述气缸箱(7)上的驱动杆焊接在一起。

4.根据权利要求1所述的一种直径可调的铜引线拉直设备，其特征在于：所述导向圆盘(10)的中间开有线槽，线槽与所述铜引线进孔(14)处于同一高度。

5.根据权利要求1所述的一种直径可调的铜引线拉直设备，其特征在于：所述上拉直滚轮(17)的上面设有线性推杆电机一(16)，所述线性推杆电机一(16)的底部开有连接槽，所述上拉直滚轮(17)通过连接轴连接在连接槽中，所述下拉直滚轮(18)的下面设有线性推杆电机二(19)，线性推杆电机二(19)的底部开有连接槽，所述下拉直滚轮(18)通过连接轴连接在连接槽中，所述上拉直滚轮(17)和下拉直滚轮(18)的中间开有线槽。

6.根据权利要求1所述的一种直径可调的铜引线拉直设备，其特征在于：线性推杆电机一(16)与所述钢引线拉直箱(11)之间设有连接套一(15)，线性推杆电机二(19)与所述钢引线拉直箱(11)之间设有连接套二(20)。

7.根据权利要求1所述的一种直径可调的铜引线拉直设备，其特征在于：所述钢引线拉直箱(11)的正面设有控制面板(13)，所述钢引线拉直箱(11)的后面设有观察玻璃窗(12)，所述观察玻璃窗(12)由钢化玻璃制成，所述机架底板(4)的底部设有底支腿(5)。

技术总结
本技术公开一种直径可调的铜引线拉直设备，包括机架底板、铜引线卷绕筒、钢引线拉直箱和导向圆盘，所述机架底板的左侧设有电机固定支架，所述电机固定支架的中间设有铜引线卷绕筒，所述电机固定支架的后面设有伺服电动机，所述铜引线卷绕筒的右侧设有滑动调节机架，所述滑动调节机架的上面设有往复滑移杆，所述往复滑移杆的顶部设有导向圆盘，所述滑动调节机架的右侧设有钢引线拉直箱，所述钢引线拉直箱的中轴线上开有铜引线进孔，所述钢引线拉直箱的内部设有上拉直滚轮，所述上拉直滚轮的下面设有下拉直滚轮。本技术通过将上拉直滚轮和与上电动伸缩杆相连接，下拉直滚轮和与下电动伸缩杆相连接，能够在拉直工作中进行直径调整，提高了该装置的使用效果。

技术研发人员：丁重山,丁保锋,丁晓娈,程晓辉,丁子来
受保护的技术使用者：扬州鼎诺电子有限公司
技术研发日：20221214
技术公布日：2024/1/12
