一种切口平整的线束切割装置的制作方法

本申请涉及切割机，尤其是涉及一种切口平整的线束切割装置。

背景技术：

1、切割机是用于对加工材料进行分隔的机器，从切割材料来区分，分为金属材料切割机和非金属材料切割机，常被用于对线束的切割。目前的切割机在切割线束时，由人工或者紧固件对线束进行固定后，将机体开启后，控制切割盘高速旋转对线束进行切割，但是由人工固定线束，在切割盘进行切割时，线束易发生偏移，导致线束的切口出现不平整的情况，而采用一般紧固件的安装方式，在线束受到切割盘发生偏移时易对线束本体造成损坏。

技术实现思路

1、为了解决上述提出的问题，本申请提供一种切口平整的线束切割装置。

2、本申请提供的一种切口平整的线束切割装置采用如下的技术方案：

3、一种切口平整的线束切割装置，包括底盘和转动块，所述底盘的顶部转动安装有机体，所述机体的内壁转动连接有切割盘，所述转动块的内壁转动安装有转动架，所述转动架的截面呈“c”字形结构，且转动架远离转动块的一端固定连接有固定块，所述固定块的内部卡接有限位带，且固定块的表面卡接有连接槽块，所述连接槽块的截面呈“u”字形结构，所述转动块与连接槽块的底端均与底盘顶部固定安装，且转动块为两个，两个所述转动块以机体为轴对称分布，所述限位带的一端与转动架内壁固定连接。

4、优选的，所述固定块的两端对称安装有卡块，所述连接槽块两侧均开设有与卡块相适配的卡槽，所述卡槽的内壁与卡块表面卡接，两个所述卡块彼此之间固定连接有弹簧。

5、优选的，所述限位带的底端固定安装有辅助带，所述辅助带为橡胶带，且辅助带顶部的尺寸规格与限位带底端尺寸规格相适配。

6、优选的，所述固定块的内部螺纹连接有螺栓，所述螺栓的中心与固定块中心在同一条直线上。

7、优选的，所述螺栓的底端转动安装有限位块，所述限位块的表面与固定块内壁滑动连接，且限位块的底端与限位带表面卡接。

8、综上所述，本申请包括以下有益技术效果：

9、本申请通过将转动块与连接槽块安装在底盘上端，旋转转动架卡在连接槽块内壁，限位带与线束表面接触，以便于在线束切割时对其进行固定，提升线束的稳定性，避免线束切口切割不平整的情况，卡块安装在固定块上端，两个卡块之间的弹簧将其卡在连接槽块侧壁的卡槽内，以便于将固定块安装在连接槽块内壁，在对线束进行固定时更为便利，橡胶材质的辅助带安装在限位带底端，并与线束接触，以便于提升限位带对线束的固定效果，从而针对线束提供固定结构，且结构简单，操作便利。

技术特征：

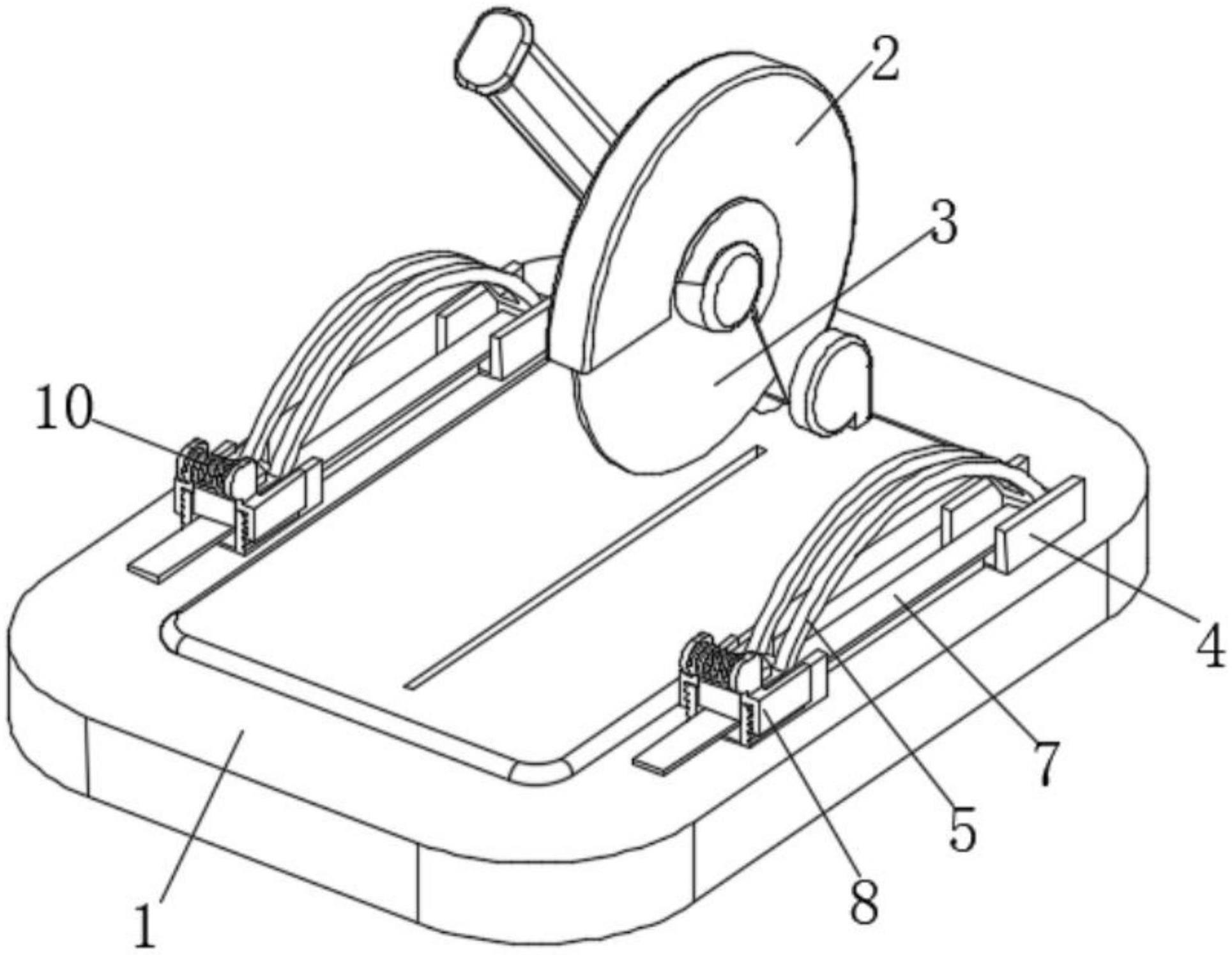

1.一种切口平整的线束切割装置，包括底盘(1)和转动块(4)，其特征在于：所述底盘(1)的顶部转动安装有机体(2)，所述机体(2)的内壁转动连接有切割盘(3)，所述转动块(4)的内壁转动安装有转动架(5)，所述转动架(5)的截面呈“c”字形结构，且转动架(5)远离转动块(4)的一端固定连接有固定块(6)，所述固定块(6)的内部卡接有限位带(7)，且固定块(6)的表面卡接有连接槽块(12)，所述连接槽块(12)的截面呈“u”字形结构。

2.根据权利要求1所述的一种切口平整的线束切割装置，其特征在于：所述转动块(4)与连接槽块(12)的底端均与底盘(1)顶部固定安装，且转动块(4)为两个，两个所述转动块(4)以机体(2)为轴对称分布，所述限位带(7)的一端与转动架(5)内壁固定连接。

3.根据权利要求1所述的一种切口平整的线束切割装置，其特征在于：所述固定块(6)的两端对称安装有卡块(8)，所述连接槽块(12)两侧均开设有与卡块(8)相适配的卡槽(9)，所述卡槽(9)的内壁与卡块(8)表面卡接，两个所述卡块(8)彼此之间固定连接有弹簧(10)。

4.根据权利要求1所述的一种切口平整的线束切割装置，其特征在于：所述限位带(7)的底端固定安装有辅助带(11)，所述辅助带(11)为橡胶带，且辅助带(11)顶部的尺寸规格与限位带(7)底端尺寸规格相适配。

5.根据权利要求1所述的一种切口平整的线束切割装置，其特征在于：所述固定块(6)的内部螺纹连接有螺栓(13)，所述螺栓(13)的中心与固定块(6)中心在同一条直线上。

6.根据权利要求5所述的一种切口平整的线束切割装置，其特征在于：所述螺栓(13)的底端转动安装有限位块(14)，所述限位块(14)的表面与固定块(6)内壁滑动连接，且限位块(14)的底端与限位带(7)表面卡接。

技术总结
本申请涉及切割机技术领域，且公开了一种切口平整的线束切割装置，包括底盘和转动块，所述底盘的顶部转动安装有机体，所述机体的内壁转动连接有切割盘，所述转动块的内壁转动安装有转动架，所述转动架的截面呈“C”字形结构，且转动架远离转动块的一端固定连接有固定块，所述固定块的内部卡接有限位带，且固定块的表面卡接有连接槽块，所述连接槽块的截面呈“U”字形结构。本方案通过将转动块与连接槽块安装在底盘上端，旋转转动架卡在连接槽块内壁，限位带与线束表面接触，以便于在线束切割时对其进行固定，提升线束的稳定性，避免线束切口切割不平整的情况，从而针对线束提供固定结构，且结构简单，操作便利。

技术研发人员：贾文东,袁全东
受保护的技术使用者：合肥天赐润航空科技有限公司
技术研发日：20230106
技术公布日：2024/1/12
