标定工装及激光加工设备的制作方法

本技术涉及激光加工，尤其涉及一种标定工装及激光加工设备。

背景技术：

1、pvd(physical vapor deposition，物理气相沉积)是利用电解原理，在某些金属表面镀上一层其它金属或合金的工艺，例如，在手表的表壳外表面电镀形成有pvd镀层。激光去pvd镀层设备是指通过激光加工的方式，对产品的表壳pvd镀层进行激光扫描，将pvd镀层给部分销蚀掉，从而在产品的表壳pvd镀层留下预定轨迹的激光刻槽。

2、相关技术中，激光加工设备包括激光器、治具组件和ccd视觉定位组件，产品设置在治具组件上，并在治具组件的带动下进行旋转，ccd视觉定位组件识别产品位置信息，并将该部分位置信息生成加工图层的信息发送给治具组件的运动系统，以配合激光器对产品实现预定轨迹的激光刻槽。然而，实际加工情况中，由于装配误差或者加工误差，产品一般是不会绕着产品的中心去旋转的，若ccd视觉定位组件以产品的中心作为产品加工图层的标定中心，则导致加工图层信息与产品的实际旋转轨迹存在差异，继而影响激光加工的精确度。此外，ccd视觉定位组件不能直接识别出产品的实际旋转中心，因而还需要对产品的实际旋转中心进行标定。

技术实现思路

1、本实用新型的目的在于提供一种标定工装，旨在通过标定工装实现ccd视觉定位组件对产品的实际旋转中心进行标定，继而保证激光加工的精度。

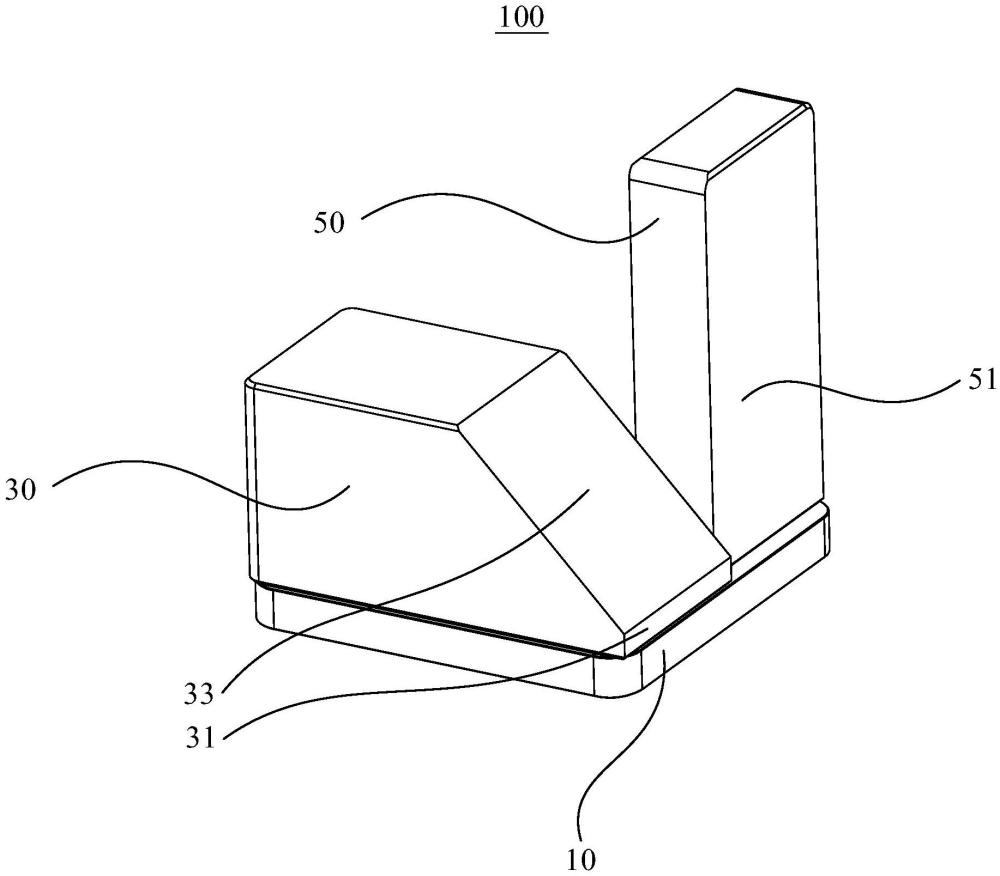

2、为了实现上述目的，本实用新型方案提出的一种标定工装，所述标定工装包括安装底座和第一标记块，所述安装底座设有载块面，所述安装底座用于安装于治具组件，并在所述治具组件的带动下进行转动；所述第一标记块设于所述载块面，所述第一标记块设有标记斜面，所述标记斜面用于供激光器水平出光以标记第一图案，所述标记斜面的上方用于对应第一视觉定位组件，以在所述第一视觉定位组件对所述第一图案的标定下确定所述第一标记块的旋转中心。

3、可选地，所述第一标记块为长方体，所述标记斜面设于所述第一标记块的一侧面，并与所述标记块的底面通过过渡面连接。

4、可选地，所述标定工装还包括第二标记块，所述第二标记块和所述第一标记块间隔设于所述载块面，所述第二标记块设有标记竖面，所述标记竖面用于供所述激光器水平出光以标记第二图案，所述第二标记块的水平一侧用于对应第二视觉定位组件，以使所述第二视觉定位组件对所述第二图案进行标定，以确定所述第二视觉定位组件对应所述激光器振镜系统的加工位置信息。

5、可选地，所述标记斜面和所述标记竖面朝着面向所述激光器的同一侧设置。

6、可选地，所述安装底座设有第一安装孔，所述第一标记块设有第一连接孔，一紧固件穿设所述第一安装孔和所述第一连接孔，以连接所述安装底座和所述第一标记块。

7、可选地，所述第一安装孔的数量为多个，所述第一连接孔的数量为多个，紧固件的数量为多个，一紧固件穿设对应一所述安装孔和一所述第一连接孔。

8、可选地，所述安装底座设有第二安装孔，所述第二标记块设有第二连接孔，一紧固件穿设所述第二安装孔和所述第二连接孔，以连接所述安装底座和所述第二标记块。

9、可选地，所述安装底座的中部设有安装槽，所述安装槽的槽壁用于供所述治具组件固定抵持。

10、可选地，所述安装槽的槽内壁凸设有多个抵持块，多个所述抵持块沿周向间隔设于所述安装槽的槽壁。

11、本实用新型方案还提出一种激光加工设备，该激光加工设备包括平移组件、治具组件以及如上所述的标定工装，所述治具组件安装于所述平移组件的移动端以进行平移；所述安装底座安装于所述治具组件，并在所述治具组件的带动下进行转动。

12、本实用新型的技术方案中，激光器用于对第一标记块进行第一图案的标记，标定工装包括有安装底座和第一标记块，安装底座用于安装于治具，并在治具的驱动下进行转动，以带动第一图案进行转动，第一视觉定位组件对第一图案进行标定，从而确定第一标记块的旋转中心，该旋转中心作为产品的实际旋转中心。

13、相比于实际加工情况中，由于装配误差或者加工误差，产品一般是不会绕着产品的中心去旋转的，导致产品的实际旋转轨迹与ccd视觉定位组件的识别信息存在差异，继而影响激光加工的精确度。本实用新型方案的标定工装通过第一标记块实现对第一标记块的实际旋转中心进行标定，实现ccd视觉定位组件的识别信息与产品的实际旋转轨迹一致，继而保证激光加工的精度。

技术特征：

1.一种标定工装，其特征在于，所述标定工装包括：

2.如权利要求1所述的标定工装，其特征在于，所述第一标记块为长方体，所述标记斜面设于所述第一标记块的一侧面，并与所述标记块的底面通过过渡面连接。

3.如权利要求1所述的标定工装，其特征在于，所述标定工装还包括第二标记块，所述第二标记块和所述第一标记块间隔设于所述载块面，所述第二标记块设有标记竖面，所述标记竖面用于供所述激光器水平出光以标记第二图案，所述第二标记块的水平一侧用于对应第二视觉定位组件，以使所述第二视觉定位组件对所述第二图案进行标定，以确定所述第二视觉定位组件对应所述激光器振镜运动系统的加工位置信息。

4.如权利要求3所述的标定工装，其特征在于，所述标记斜面和所述标记竖面朝着面向所述激光器的同一侧设置。

5.如权利要求1至4任一所述的标定工装，其特征在于，所述安装底座设有第一安装孔，所述第一标记块设有第一连接孔，一紧固件穿设所述第一安装孔和所述第一连接孔，以连接所述安装底座和所述第一标记块。

6.如权利要求5所述的标定工装，其特征在于，所述第一安装孔的数量为多个，所述第一连接孔的数量为多个，紧固件的数量为多个，一紧固件穿设对应一所述安装孔和一所述第一连接孔。

7.如权利要求3所述的标定工装，其特征在于，所述安装底座设有第二安装孔，所述第二标记块设有第二连接孔，一紧固件穿设所述第二安装孔和所述第二连接孔，以连接所述安装底座和所述第二标记块。

8.如权利要求1至3任一所述的标定工装，其特征在于，所述安装底座的中部设有安装槽，所述安装槽的槽壁用于供所述治具组件固定抵持。

9.如权利要求8所述的标定工装，其特征在于，所述安装槽的槽内壁凸设有多个抵持块，多个所述抵持块沿周向间隔设于所述安装槽的槽壁。

10.一种激光加工设备，其特征在于，所述激光加工设备包括：

技术总结
本技术公开一种标定工装及激光加工设备，所述标定工装包括安装底座和第一标记块，所述安装底座设有载块面，所述安装底座用于安装于治具组件，并在所述治具组件的带动下进行转动；所述第一标记块设于所述载块面，所述第一标记块设有标记斜面，所述标记斜面用于供激光器水平出光以标记第一图案，所述标记斜面的上方用于对应第一视觉定位组件，以在所述第一视觉定位组件对所述第一图案的标定下确定所述第一标记块的旋转中心。本技术方案的标定工装通过第一标记块实现第一视觉定位组件对第一标记块的实际旋转中心进行标定。

技术研发人员：齐济,甘光海,陈立彦,颜广文,叶凯云,李建平,徐兆华,盛辉,杨勇,张凯
受保护的技术使用者：深圳泰德激光技术股份有限公司
技术研发日：20230831
技术公布日：2024/4/22
