一种口红中套结构的制作方法

本技术涉及化妆品，具体为一种口红中套结构。

背景技术：

1、随着人们生活水平的提高，化妆品的制造与消费量越来越多，在化妆品容器中，特别是口红容器中。其中口红、唇膏、唇彩、睫毛膏等产品是最为常见的化妆品，其中口红更是女士们必备的化妆用品，广意上的口红通常包括口红盒、膏体和口红盖；口红盒中设置有中套，而中套是常用的组件之一。通过中套配合口红容器的其它配件，实现化妆品取用和关闭目的，使得操作便利，使用灵活。

2、公知的，口红底座与中套转动连接，方便口红管整体的使用。然而口红底座与中套难以拆卸，当口红底座与中套管二者之间任意一个出现损坏的情况时，都不便将二者拆卸分离，难以做到循环使用，易造成资源浪费。

技术实现思路

1、本实用新型的目的在于提供一种口红中套结构，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种口红中套结构，包括中套管体以及与中套管体转动连接的底座，所述底座上安装有一安装管，所述中套管体与安装管之间设置有若干组卡接组件；所述卡接组件包括滑动连接在中套管体内部的抵接杆，所述安装管上开设有抵接槽，所述抵接杆与中套管体之间设置有驱动弹簧，所述驱动弹簧的弹力驱使抵接杆卡接在抵接槽内。

3、进一步地，所述中套管内部开设有安装槽，所述抵接杆通过安装槽滑动连接在中套管体内部，所述驱动弹簧安装在安装槽与抵接杆之间。

4、进一步地，所述抵接杆与抵接槽之间还设置有限位件；所述限位件包括限位杆，所述限位杆通过滑槽滑动连接在抵接杆上，所述滑槽与抵接杆之间设置有定位弹簧；所述抵接槽内侧开设有限位槽，所述定位弹簧的弹力驱使限位杆卡接在限位槽内。

5、进一步地，所述中套管体顶部转动连接有一承载环，所述承载环通过连接件与中套管体转动连接；所述安装管与承载环之间设置有抵紧件。

6、进一步地，所述抵紧件包括开设在承载环上的适配槽，所述安装管顶部上固定连接有一适配环，所述适配环与适配槽之间过盈配合。

7、进一步地，所述中套管体侧壁上设置有标示贴。

8、与现有技术相比，本实用新型的有益效果是：该口红中套结构，通过中套管体、底座、安装管、卡接组件、抵接杆、抵接槽以及驱动弹簧之间的配合，驱动弹簧的弹力能够驱使抵接杆卡接在抵接槽内，将安装管的长度方向进行限位，避免在不需要将底座与中套管体拆卸时，底座与中套管体分离；在需要将中套管体与底座拆卸时，驱使中套管体与底座相向滑动，在抵接杆受到挤压后，便会驱使抵接杆向远离安装管一侧滑动，直至抵接杆从抵接槽内部完全滑出后，即实现了对安装管的解锁，便可以将底座与中套管体分离，因此在底座或者中套管出现损坏时，便可以实现中套管与底座之间的分离，可以重复使用，不仅能够节约资源，还能够起到节约成本的效果。

技术特征：

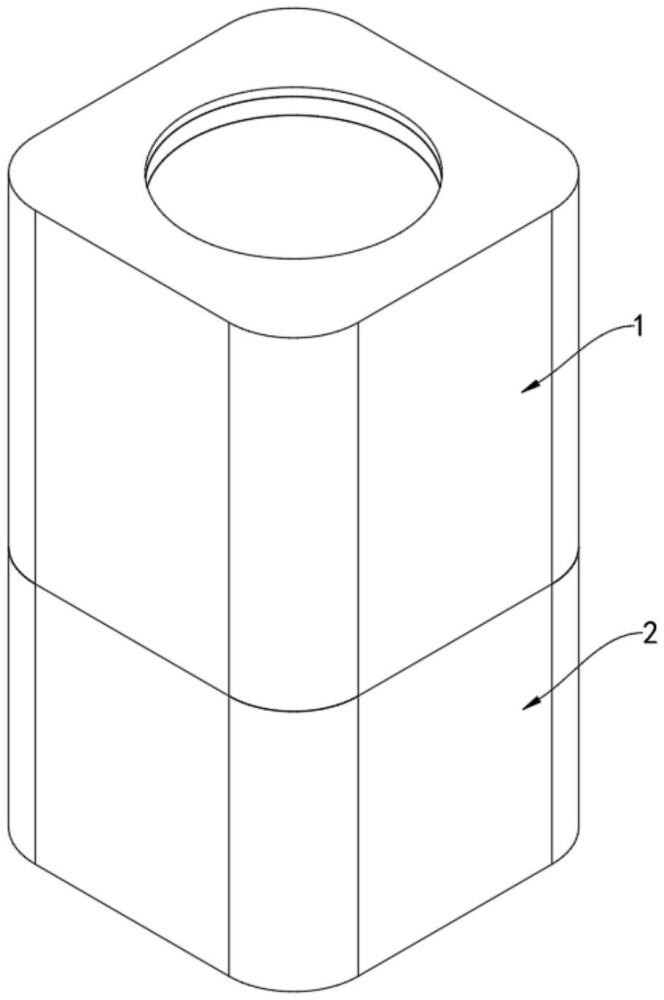

1.一种口红中套结构，包括中套管体(1)以及与中套管体(1)转动连接的底座(2)，所述底座(2)上安装有一安装管(3)，其特征在于：

2.根据权利要求1所述的一种口红中套结构，其特征在于：所述中套管内部开设有安装槽(11)，所述抵接杆(5)通过安装槽(11)滑动连接在中套管体(1)内部，所述驱动弹簧(6)安装在安装槽(11)与抵接杆(5)之间。

3.根据权利要求2所述的一种口红中套结构，其特征在于：所述抵接杆(5)与抵接槽(4)之间还设置有限位件；

4.根据权利要求1所述的一种口红中套结构，其特征在于：所述中套管体(1)顶部转动连接有一承载环(12)，所述承载环(12)通过连接件(14)与中套管体(1)转动连接；

5.根据权利要求4所述的一种口红中套结构，其特征在于：所述抵紧件(13)包括开设在承载环(12)上的适配槽，所述安装管(3)顶部上固定连接有一适配环，所述适配环与适配槽之间过盈配合。

6.根据权利要求1所述的一种口红中套结构，其特征在于：所述中套管体(1)侧壁上设置有标示贴(15)。

技术总结
本技术涉及化妆品技术领域，具体公开了一种口红中套结构，包括中套管体以及与中套管体转动连接的底座，所述底座上安装有一安装管，所述中套管体与安装管之间设置有若干组卡接组件；所述卡接组件包括滑动连接在中套管体内部的抵接杆，所述安装管上开设有抵接槽，所述抵接杆与中套管体之间设置有驱动弹簧。驱动弹簧的弹力能够驱使抵接杆卡接在抵接槽内，将安装管的长度方向进行限位。在需要将中套管体与底座拆卸时，驱使中套管体与底座相向滑动，在抵接杆受到挤压后，便会驱使抵接杆向远离安装管一侧滑动，直至抵接杆从抵接槽内部完全滑出后，即实现了对安装管的解锁，不仅能够节约资源，还能够起到节约成本的效果。

技术研发人员：程亮
受保护的技术使用者：苏州兴广五金制品有限公司
技术研发日：20230904
技术公布日：2024/4/22
