一种金属座椅表面处理设备的制作方法

文档序号:33958878发布日期:2023-04-26 16:10阅读:69来源:国知局
一种金属座椅表面处理设备的制作方法

本技术涉及一种金属座椅处理设备,更具体地说,它涉及一种金属座椅表面处理设备。


背景技术:

1、座椅可以方便人们坐下休息,是一种我们生活中常用的家具,而座椅为保持稳定的支撑,就需要保持稳定的支撑结构和使用坚硬的结构材质,金属材质的高强度,使得金属材料成为座椅的一种广泛使用材料,在金属座椅在加工时需要使用到表面处理设备,采用抛光设备对金属座椅零件进行抛光处理,在进行表面处理时会产生大量金属碎屑,且金属碎屑容易飞溅,当工作人员接近设备时金属碎屑飞溅到人体上,容易伤害到工作人员,降低安全性。

2、因此需要提出一种新的方案来解决这个问题。


技术实现思路

1、针对现有技术存在的不足,本实用新型的目的在于提供一种金属座椅表面处理设备,通过两个阻挡弧板配合两个卡板将座椅管材四周围住,对加工时产生的飞溅的金属碎屑起到四周阻挡作用,防止碎屑飞溅到人体上,起到保护作用,提高安全性。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的:一种金属座椅表面处理设备,包括底座,所述底座的上端中侧开设有滑槽,所述滑槽的内部设置滑动卡紧装置,所述滑动卡紧装置的中部活动穿插连接有座椅管材,所述滑动卡紧装置的内腔左壁上侧开设有凹槽,所述凹槽的内部设置有滑动阻挡装置,所述滑动卡紧装置的内腔左壁上侧固定安装有连接板,所述连接板的上端左侧设置有加工装置,所述加工装置包括电动伸缩杆,所述电动伸缩杆的伸缩端固定安装有活动架,所述活动架的内腔活动穿插连接有转轴,所述转轴的右端固定安装有驱动电机,所述转轴的外表面固定安装有抛光盘xx。

3、本实用新型进一步设置为:所述滑动卡紧装置包括第一正反螺纹杆,所述第一正反螺纹杆的右端固定安装有第一伺服电机,所述正反螺纹杆的外表面左部和外表面右部均螺纹连接有一个滑块,两个所述滑块的上端均固定安装有一个卡板,两个所述卡板的相对面上部均开设有一个定位孔,所述滑动卡紧装置通过正反螺纹杆与底座活动连接。

4、本实用新型进一步设置为:所述滑动阻挡装置包括第二正反螺纹杆,所述第二正反螺纹杆的前端固定安装有第二伺服电机,所述第二正反螺纹杆的外表面前部和外表面后部均螺纹连接有一个活动块,两个所述活动块的右端均固定安装有一个阻挡弧板,前侧所述阻挡弧板的前端固定安装有透明窗口,所述滑动阻挡装置通过第二正反螺纹杆与滑动卡紧装置活动连接。

5、本实用新型进一步设置为:所述底座的上端放置有储存盒。

6、本实用新型进一步设置为:所述定位孔的孔径大小和座椅管材的直径大小相同。

7、本实用新型进一步设置为:所述卡板的下端和底座的上端相接触。

8、本实用新型进一步设置为:所述抛光盘位于座椅管材的上方。

9、综上所述,本实用新型具有以下有益效果:

10、1、通过两个阻挡弧板配合两个卡板将座椅管材四周围住,对加工时产生的飞溅的金属碎屑起到四周阻挡作用,防止碎屑飞溅到人体上,起到保护作用,提高安全性。



技术特征:

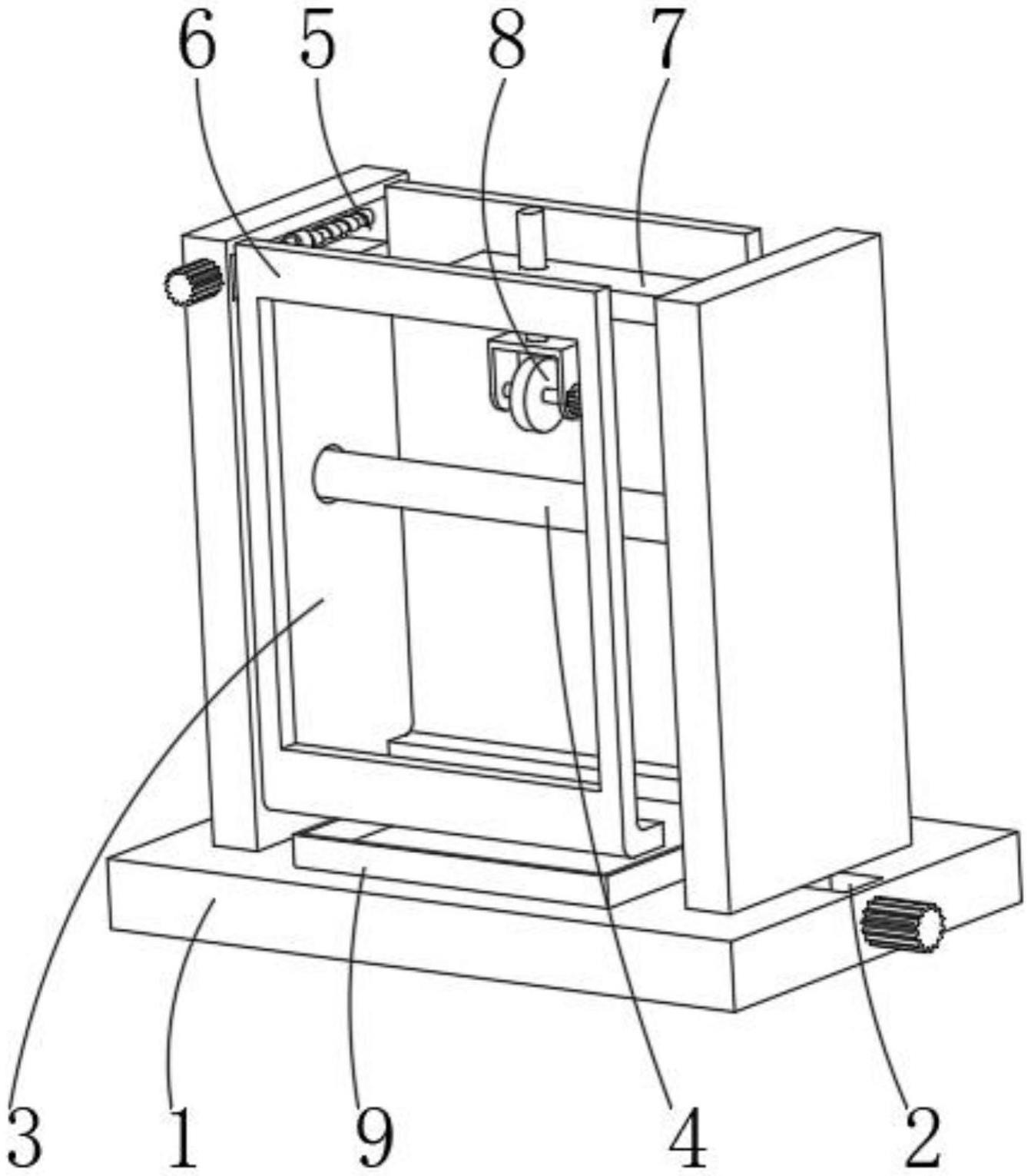

1.一种金属座椅表面处理设备,包括底座(1),其特征在于:所述底座(1)的上端中侧开设有滑槽(2),所述滑槽(2)的内部设置滑动卡紧装置(3),所述滑动卡紧装置(3)的中部活动穿插连接有座椅管材(4),所述滑动卡紧装置(3)的内腔左壁上侧开设有凹槽(5),所述凹槽(5)的内部设置有滑动阻挡装置(6),所述滑动卡紧装置(3)的内腔左壁上侧固定安装有连接板(7),所述连接板(7)的上端左侧设置有加工装置(8),所述加工装置(8)包括电动伸缩杆(81),所述电动伸缩杆(81)的伸缩端固定安装有活动架(82),所述活动架(82)的内腔活动穿插连接有转轴(83),所述转轴(83)的右端固定安装有驱动电机(84),所述转轴(83)的外表面固定安装有抛光盘(85)。

2.根据权利要求1所述的一种金属座椅表面处理设备,其特征在于:所述滑动卡紧装置(3)包括第一正反螺纹杆(31),所述第一正反螺纹杆(31)的右端固定安装有第一伺服电机(32),所述正反螺纹杆的外表面左部和外表面右部均螺纹连接有一个滑块(33),两个所述滑块(33)的上端均固定安装有一个卡板(34),两个所述卡板(34)的相对面上部均开设有一个定位孔(35),所述滑动卡紧装置(3)通过正反螺纹杆与底座(1)活动连接。

3.根据权利要求1所述的一种金属座椅表面处理设备,其特征在于:所述滑动阻挡装置(6)包括第二正反螺纹杆(61),所述第二正反螺纹杆(61)的前端固定安装有第二伺服电机(62),所述第二正反螺纹杆(61)的外表面前部和外表面后部均螺纹连接有一个活动块(63),两个所述活动块(63)的右端均固定安装有一个阻挡弧板(64),前侧所述阻挡弧板(64)的前端固定安装有透明窗口(65),所述滑动阻挡装置(6)通过第二正反螺纹杆(61)与滑动卡紧装置(3)活动连接。

4.根据权利要求1所述的一种金属座椅表面处理设备,其特征在于:所述底座(1)的上端放置有储存盒(9)。

5.根据权利要求2所述的一种金属座椅表面处理设备,其特征在于:所述定位孔(35)的孔径大小和座椅管材(4)的直径大小相同。

6.根据权利要求2所述的一种金属座椅表面处理设备,其特征在于:所述卡板(34)的下端和底座(1)的上端相接触。

7.根据权利要求1所述的一种金属座椅表面处理设备,其特征在于:所述抛光盘(85)位于座椅管材(4)的上方。


技术总结
本技术公开了一种金属座椅表面处理设备,旨在解决安全性低的问题。其技术方案要点是:一种金属座椅表面处理设备,包括底座,所述底座的上端中侧开设有滑槽,所述滑槽的内部设置滑动卡紧装置,所述滑动卡紧装置的中部活动穿插连接有座椅管材,所述滑动卡紧装置的内腔左壁上侧开设有凹槽,所述凹槽的内部设置有滑动阻挡装置,所述滑动卡紧装置的内腔左壁上侧固定安装有连接板,所述连接板的上端左侧设置有加工装置,所述加工装置包括电动伸缩杆。本技术通过两个阻挡弧板配合两个卡板将座椅管材四周围住,对加工时产生的飞溅的金属碎屑起到四周阻挡作用,防止碎屑飞溅到人体上,起到保护作用,提高安全性。

技术研发人员:章斌,陈晓屹,郑其才,张玉昆
受保护的技术使用者:金华市大通休闲用品有限公司
技术研发日:20221019
技术公布日:2024/1/11
