一种五金配件打磨设备的制作方法

本技术涉及一种打磨设备，具体为一种五金配件打磨设备，属于五金配件打磨。

背景技术：

1、五金配件是指通过金属按照指定的形状进行加工，铸造成的工件，通过五金配件之间的组装，被用于固定东西、加工东西、装饰等，被广泛应用在生活中。

2、在进行五金配件加工的过程中，其表面会因为加工出现毛刺，为了避免毛刺影响正常使用，所以在加工的过程中，需要对五金配件进行打磨，才能出厂进行使用。

3、目前五金配件通常需要人为进行打磨，在打磨的过程中，会产生悬浮颗粒，长时间在该环境中工作，会导致人体生病，不利于人体健康，所以我们提出一种五金配件打磨设备。

技术实现思路

1、本实用新型的目的就在于为了解决上述问题而提供一种五金配件打磨设备。

2、本实用新型通过以下技术方案来实现上述目的，一种五金配件打磨设备，包括：

3、打磨台，所述打磨台的内壁上开设有多个排尘孔；

4、风机，所述风机设置在打磨台的侧面，所述风机与排尘孔相连通；

5、打磨机构，所述打磨台的内壁顶上设置有滑轨，所述打磨机构通过滑轨与打磨台相连接；

6、其特征在于：所述打磨台的内部设置有固定组件，固定组件包括固定座、滑块和调节座，所述滑块设置在固定座的下表面，所述固定座通过滑块滑动连接在打磨台的台面上，且固定座处于排尘孔的正上方。

7、优选的，所述打磨台的外表面设置有支撑架，所述风机安装在支撑架的上表面，所述风机的侧面设置有电机，所述电机安装在支撑架上表面。

8、优选的，所述风机的上表面安装有排气管，所述排气管的端部与外接的收集箱相连接。

9、优选的，所述滑块的上表面设置有第一限位杆，所述第一限位杆贯穿固定座和调节座向上延伸，所述固定座的内滑动有第二限位杆，所述第二限位杆贯穿固定座和调节座向上延伸。

10、优选的，所述调节座的下表面设置有两个弹簧，所述弹簧的另一端与固定座相连接，所述调节座的上表面贴合有两个链轮。

11、优选的，两个所述链轮分别螺纹连接在第一限位杆和第二限位杆的外表面，两个所述链轮的外表面传动连接有链条。

12、本实用新型的有益效果是：通过固定组件，使得固定座对五金件进行挤压固定，此时即可通过启动打磨机构对五金件进行打磨，在打磨的过程中，启动风机，五金件打磨产生的颗粒灰尘，通过排尘孔进入风机在，再通过风机和排气管被收集箱收集，从而避免颗粒灰尘飘浮在空气中被人吸入，从而避免了对人体的损伤。

技术特征：

1.一种五金配件打磨设备，包括：

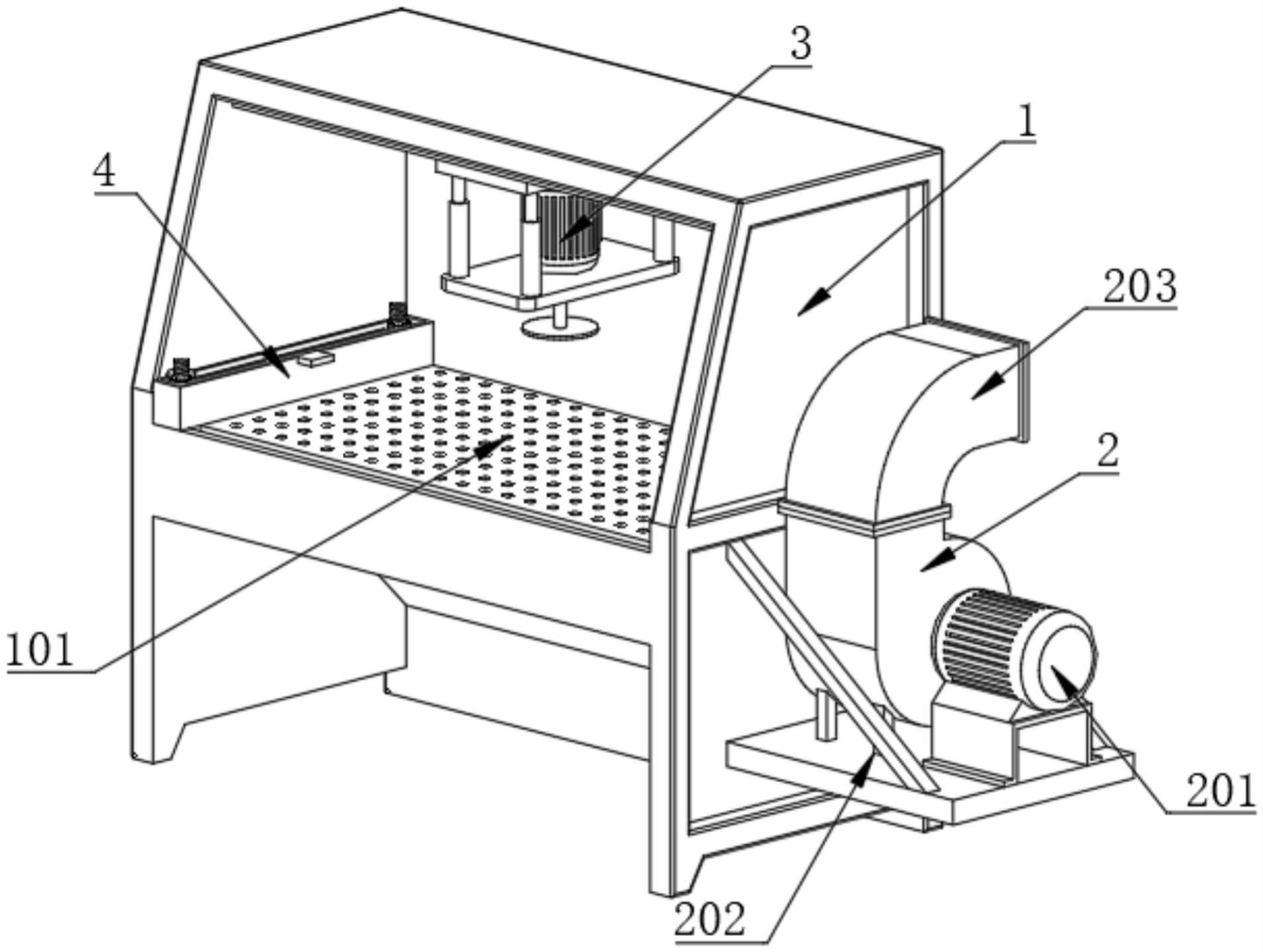

2.根据权利要求1所述的一种五金配件打磨设备，其特征在于：所述打磨台(1)的外表面设置有支撑架(202)，所述风机(2)安装在支撑架(202)的上表面，所述风机(2)的侧面设置有电机(201)，所述电机(201)安装在支撑架(202)上表面。

3.根据权利要求1所述的一种五金配件打磨设备，其特征在于：所述风机(2)的上表面安装有排气管(203)，所述排气管(203)的端部与外接的收集箱相连接。

4.根据权利要求1所述的一种五金配件打磨设备，其特征在于：所述滑块(401)的上表面设置有第一限位杆(402)，所述第一限位杆(402)贯穿固定座(4)和调节座(5)向上延伸，所述固定座(4)的内滑动有第二限位杆(403)，所述第二限位杆(403)贯穿固定座(4)和调节座(5)向上延伸。

5.根据权利要求1所述的一种五金配件打磨设备，其特征在于：所述调节座(5)的下表面设置有两个弹簧(501)，所述弹簧(501)的另一端与固定座(4)相连接，所述调节座(5)的上表面贴合有两个链轮(502)。

6.根据权利要求5所述的一种五金配件打磨设备，其特征在于：两个所述链轮(502)分别螺纹连接在第一限位杆(402)和第二限位杆(403)的外表面，两个所述链轮(502)的外表面传动连接有链条(503)。

技术总结
本技术公开了一种五金配件打磨设备，包括打磨台、风机和打磨机构，打磨台的内壁上开设有多个排尘孔，风机设置在打磨台的侧面，风机与排尘孔相连通，打磨台的内壁顶上设置有滑轨，打磨机构通过滑轨与打磨台相连接。本技术的有益效果是：通过固定组件，使得固定座对五金件进行挤压固定，此时即可通过启动打磨机构对五金件进行打磨，在打磨的过程中，启动风机，五金件打磨产生的颗粒灰尘，通过排尘孔进入风机在，再通过风机和排气管被收集箱收集，从而避免颗粒灰尘飘浮在空气中被人吸入，从而避免了对人体的损伤。
