一种覆膜砂铸造生产用模具的制作方法

本技术涉及覆膜砂铸造，具体为一种覆膜砂铸造生产用模具。

背景技术：

1、覆膜砂生产工艺是将粉状的热固性酚醛树脂与原砂机械混合，加热时固化成型；后发展成用热塑性酚醛树脂加潜伏性固化剂(乌洛托品)和润滑剂，通过一定的覆膜工艺配制成覆膜砂，当覆膜砂受热时包覆在砂粒表面的树脂熔融，在乌洛托品分解出的亚甲基的作用下，熔融的树脂由线性结构迅速转变成不熔融的体型结构，从而使覆膜砂固化成型，覆膜砂成型工艺以覆膜砂造型工艺成型的铸造模具型壳或型芯，具有不起层、热稳定性好、导热性好、涣散性好、铸件表面光洁度高等优点，覆膜砂铸造生产用模具通常包括靠下布置的定模板和靠上布置的动模板，在动模板和定模板进行对装时，需要借助于导向结构来辅助动模板的移动，以避免动模板和定模板的对装出现偏差。

2、在现有的覆膜砂铸造生产用模具中，至少有以下弊端：目前所用的上下对位模具，其为固定型的，如果需要生产不同类型大小需求的覆膜砂需要拆机重新进行调整，或者是使用的时候发现模具对位不准需要拆卸矫正，较为麻烦，为此，我们提出一种覆膜砂铸造生产用模具，可以有效解决背景技术中的问题。

技术实现思路

1、本实用新型的主要目的在于提供一种覆膜砂铸造生产用模具，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种覆膜砂铸造生产用模具，包括左右调节滑动台和前后调节滑动台，所述左右调节滑动台的底部固定装配有前后调节滑动台，所述左右调节滑动台的内腔的前端螺接装配有左右调节螺杆，所述前后调节滑动台的内腔的有右端螺接装配有前后调节螺杆。

4、优选的，所述左右调节螺杆的右端固定装配有左右调节握把，且所述左右调节握把侧壁固定装配有左右调节握把固定螺钉，且所述左右调节滑动台的右侧壁固定装配有左右滑动台加固铆钉。

5、优选的，所述前后调节螺杆的后端固定装配有前后调节握把，且所述前后调节握把的侧壁固定装配有前后调节握把固定螺钉，且所述前后调节滑动台的后侧壁固定装配有前后滑动台加固铆钉。

6、优选的，所述左右调节滑动台的顶部固定装配有顶部对位台，且所述顶部对位台的顶部固定装配有对位方块，且所述对位方块的顶部均匀螺接装配有顶部固定螺钉，所述对位方块的侧边螺接装配有对位契形块。

7、优选的，所述左右调节滑动台的顶部的右侧螺接装配有滑动台第一固定螺钉，所述左右调节滑动台的顶部的前侧螺接装配有滑动台第二固定螺钉，所述顶部对位台与左右调节滑动台通过对位台固定螺钉进行固定连接。

8、优选的，所述前后调节滑动台的底部的前端固定装配有底部转动盘，且所述前后调节滑动台的底部的中间固定装配有底部限位凸块。

9、与现有技术相比，本实用新型具有如下有益效果：

10、1、本实用新型设计合理，此装置整体可以分别通过左右调节螺杆和前后调节螺杆来进行整体的前后和左右的调节，这可以不需要拆卸模具进行其对位调节，并且顶部配备有对位方块和对位契形块来进行对位，提高调节的准确性。

11、2、本实用新型中，装置底部配备的底部转动盘可以方便进行滑动，而后侧配备的底部限位凸块可以进行调节的限位处理，避免其因为调节过多脱离位置，装置整体利用两组的握把进行调节，其为手动转动，十分简单方便，可以应对生产不同类型大小需求的覆膜砂，并且再出现偏差时无需拆卸模具进行微调整。

技术特征：

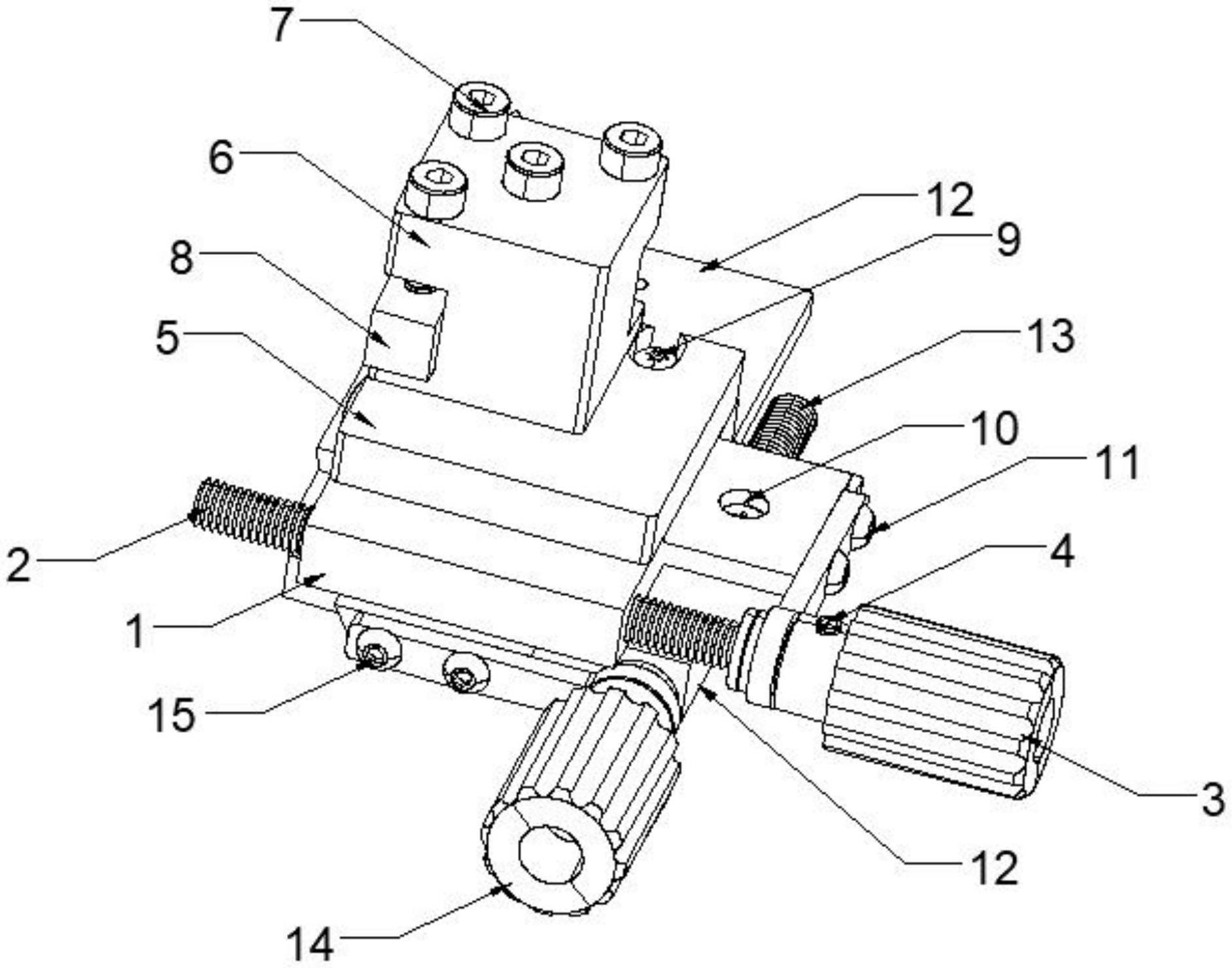

1.一种覆膜砂铸造生产用模具，包括左右调节滑动台(1)和前后调节滑动台(12)，其特征在于：所述左右调节滑动台(1)的底部固定装配有前后调节滑动台(12)，所述左右调节滑动台(1)的内腔的前端螺接装配有左右调节螺杆(2)，所述前后调节滑动台(12)的内腔的有右端螺接装配有前后调节螺杆(13)。

2.根据权利要求1所述的一种覆膜砂铸造生产用模具，其特征在于：所述左右调节螺杆(2)的右端固定装配有左右调节握把(3)，且所述左右调节握把(3)侧壁固定装配有左右调节握把固定螺钉(4)，且所述左右调节滑动台(1)的右侧壁固定装配有左右滑动台加固铆钉(11)。

3.根据权利要求1所述的一种覆膜砂铸造生产用模具，其特征在于：所述前后调节螺杆(13)的后端固定装配有前后调节握把(14)，且所述前后调节握把(14)的侧壁固定装配有前后调节握把固定螺钉(18)，且所述前后调节滑动台(12)的后侧壁固定装配有前后滑动台加固铆钉(15)。

4.根据权利要求1所述的一种覆膜砂铸造生产用模具，其特征在于：所述左右调节滑动台(1)的顶部固定装配有顶部对位台(5)，且所述顶部对位台(5)的顶部固定装配有对位方块(6)，且所述对位方块(6)的顶部均匀螺接装配有顶部固定螺钉(7)，所述对位方块(6)的侧边螺接装配有对位契形块(8)。

5.根据权利要求4所述的一种覆膜砂铸造生产用模具，其特征在于：所述左右调节滑动台(1)的顶部的右侧螺接装配有滑动台第一固定螺钉(10)，所述左右调节滑动台(1)的顶部的前侧螺接装配有滑动台第二固定螺钉(19)，所述顶部对位台(5)与左右调节滑动台(1)通过对位台固定螺钉(9)进行固定连接。

6.根据权利要求1所述的一种覆膜砂铸造生产用模具，其特征在于：所述前后调节滑动台(12)的底部的前端固定装配有底部转动盘(16)，且所述前后调节滑动台(12)的底部的中间固定装配有底部限位凸块(17)。

技术总结
本技术公开了覆膜砂铸造技术领域的一种覆膜砂铸造生产用模具，包括左右调节滑动台和前后调节滑动台，所述左右调节滑动台的底部固定装配有前后调节滑动台，所述左右调节滑动台的内腔的前端螺接装配有左右调节螺杆，所述前后调节滑动台的内腔的有右端螺接装配有前后调节螺杆，本技术设计合理，此装置整体可以分别通过左右调节螺杆和前后调节螺杆来进行整体的前后和左右的调节，这可以不需要拆卸模具进行其对位调节，并且顶部配备有对位方块和对位契形块来进行对位，提高调节的准确性，装置底部配备的底部转动盘可以方便进行滑动，而后侧配备的底部限位凸块可以进行调节的限位处理，避免其因为调节过多脱离位置。

技术研发人员：侯贤刚,侯贤君
受保护的技术使用者：滕州市华鼎机械有限公司
技术研发日：20221111
技术公布日：2024/1/12
