一种建筑墙面打磨机的制作方法

本技术涉及打磨机，具体为一种建筑墙面打磨机。

背景技术：

1、在建筑施工或者装修过程中，为了使建筑物的墙面的平整度更高，表面更细致、均匀，需要对墙面进行打磨，墙面打磨机是种代替传统人工人拿砂纸打磨墙面，物件的工具，以达到平整、无尘、保护工人身心健康的目的，提高工作效率，提升装修质量；

2、根据中国专利申请号为(201710958844.0)公开的一种建筑墙面打磨机，包括支撑台和箱体，所述支撑台底部的四角均固定连接有支撑腿，所述支撑腿的底部活动连接有滚轮，所述支撑台顶部的左侧固定连接有吸尘器，所述吸尘器右侧的底部连通有软管，所述箱体的底部活动连接有握把，决了现有的建筑墙面打磨机在打磨的过程中会造成粉尘飞扬的问题，具备自动吸收粉尘等优点，能够减少粉尘对工作环境的污染，避免粉尘飞扬对使用者的健康造成危害，有利于使用者的使用；

3、该申请在对墙面打磨机进行改进后，通过外设控制器启动吸尘器和电机控制打磨轮对墙面进行打磨，但该装置在使用时只能对固定位置高度的墙面进行打磨，不便于对打磨机构进行调节，使用较为不便。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种建筑墙面打磨机，解决了上述背景技术中提出的问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：一种建筑墙面打磨机，包括底座、移动块，所述移动块的顶部固定连接有安装板，所述安装板的一侧固定安装有安装块，所述安装板的内部开设有第一安装槽，所述第一安装槽的内部滑动连接有移动杆，所述移动杆的一侧固定连接有齿条，所述安装块的一侧开设有第二安装槽，所述安装块的另一侧固定安装有步进电机，所述步进电机的输出端固定连接有转动杆，所述转动杆的一端延伸至第二安装槽的内部且表面固定套接有齿轮，所述转动杆的一端与第二安装槽的内壁转动连接，所述齿轮与齿条相啮合，所述移动杆的另一侧固定连接有连接块，所述连接块的一端固定安装有打磨机构。

3、通过采用上述技术方案，通过开启步进电机可以带动转动杆转动，进而可以带动转动杆表面的齿轮转动，利用齿轮与齿条的啮合进而可以带动移动杆上下移动，通过移动杆的移动可以带动连接块上下移动，通过连接块的移动可以带动打磨机构移动，从而便于对打磨机构的位置进行调节。

4、优选的，所述底座的内部设置有吸尘机，所述吸尘机的输入端固定连接有吸尘软管，所述吸尘软管的一端延伸至底座的外侧且固定连接有吸尘头，所述底座的内部且位于吸尘机的一侧设置有集尘箱，所述吸尘机的输出端固定连接有连接管，所述连接管的一端延伸至集尘箱的内部。

5、通过采用上述技术方案，通过开启吸尘机利用吸尘软管和吸尘头可以对打磨所产生的灰尘进行吸收，从而可以避免污染周围环境。

6、优选的，所述底座的顶部固定安装有电动伸缩杆，所述电动伸缩杆的输出端与移动块相连接。

7、通过采用上述技术方案，通过开启电动伸缩杆可以带动移动块移动，从而可以带动安装板移动。

8、优选的，所述底座的顶部开设有滑槽，所述滑槽的内部滑动连接有滑块，所述滑块的一端与移动块的底部固定连接。

9、通过采用上述技术方案，通过开设滑槽，滑槽的内部滑动连接有滑块，滑块的一端与移动块的底部固定连接，可以对移动块进行限位。

10、优选的，所述底座的底部固定连接有多个滚轮，所述底座顶部的一侧固定安装有推手。

11、通过采用上述技术方案，通过设置滚轮便于对该装置进行移动，通过设置推手便于对该装置进行推动。

12、优选的，所述底座的表面固定安装有控制面板，所述控制面板与电动伸缩杆、吸尘机和步进电机均电性连接。

13、通过采用上述技术方案，通过设置控制面板便于对电动伸缩杆、吸尘机和步进电机进行控制。

14、本实用新型提供了一种建筑墙面打磨机，具备以下有益效果：

15、1、该建筑墙面打磨机，通过开启步进电机可以带动转动杆转动，进而可以带动转动杆表面的齿轮转动，利用齿轮与齿条的啮合进而可以带动移动杆上下移动，通过移动杆的移动可以带动连接块上下移动，通过连接块的移动可以带动打磨机构移动，从而便于对打磨机构的位置进行调节。

16、2、该建筑墙面打磨机，通过开启吸尘机利用吸尘软管和吸尘头可以对打磨所产生的灰尘进行吸收，从而可以避免污染周围环境。

技术特征：

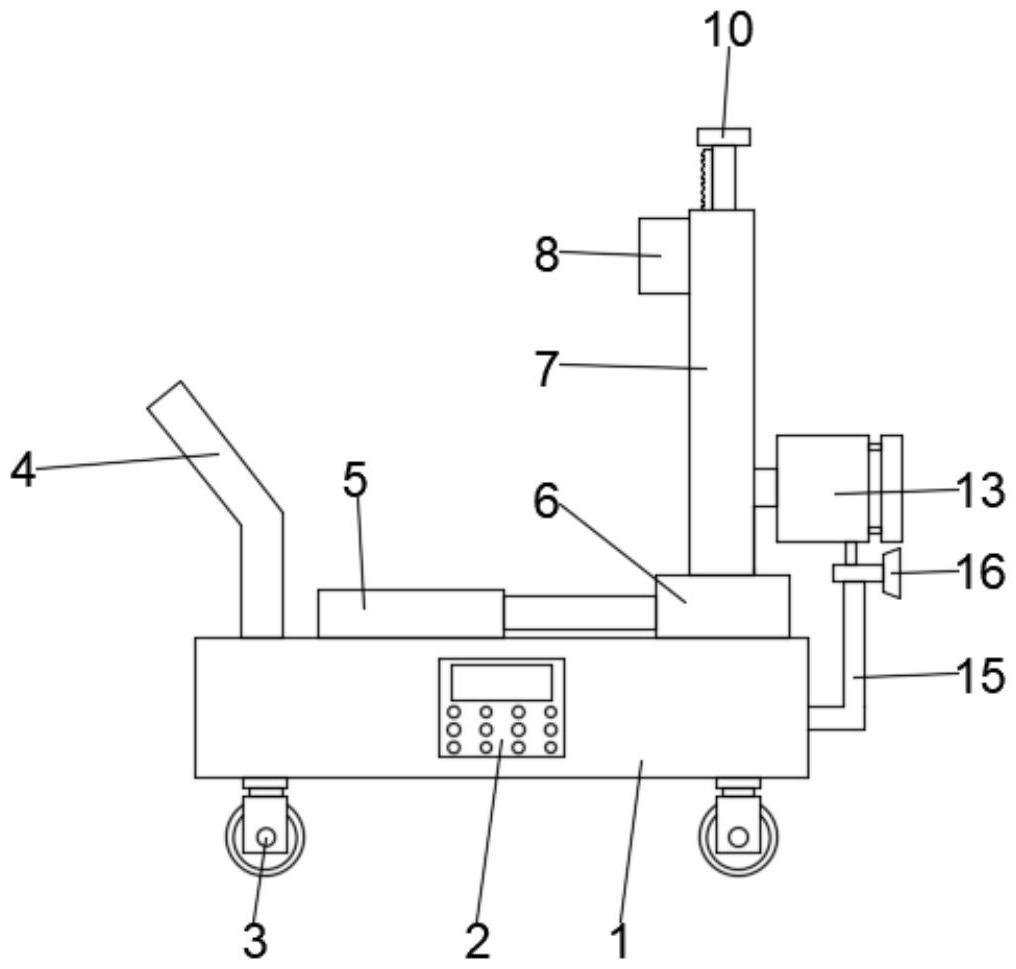

1.一种建筑墙面打磨机，包括底座(1)、移动块(6)，其特征在于：所述移动块(6)的顶部固定连接有安装板(7)，所述安装板(7)的一侧固定安装有安装块(8)，所述安装板(7)的内部开设有第一安装槽(9)，所述第一安装槽(9)的内部滑动连接有移动杆(10)，所述移动杆(10)的一侧固定连接有齿条(11)，所述安装块(8)的一侧开设有第二安装槽(21)，所述安装块(8)的另一侧固定安装有步进电机(22)，所述步进电机(22)的输出端固定连接有转动杆(23)，所述转动杆(23)的一端延伸至第二安装槽(21)的内部且表面固定套接有齿轮(24)，所述转动杆(23)的一端与第二安装槽(21)的内壁转动连接，所述齿轮(24)与齿条(11)相啮合，所述移动杆(10)的另一侧固定连接有连接块(12)，所述连接块(12)的一端固定安装有打磨机构(13)。

2.根据权利要求1所述的一种建筑墙面打磨机，其特征在于：所述底座(1)的内部设置有吸尘机(14)，所述吸尘机(14)的输入端固定连接有吸尘软管(15)，所述吸尘软管(15)的一端延伸至底座(1)的外侧且固定连接有吸尘头(16)，所述底座(1)的内部且位于吸尘机(14)的一侧设置有集尘箱(17)，所述吸尘机(14)的输出端固定连接有连接管(18)，所述连接管(18)的一端延伸至集尘箱(17)的内部。

3.根据权利要求1所述的一种建筑墙面打磨机，其特征在于：所述底座(1)的顶部固定安装有电动伸缩杆(5)，所述电动伸缩杆(5)的输出端与移动块(6)相连接。

4.根据权利要求1所述的一种建筑墙面打磨机，其特征在于：所述底座(1)的顶部开设有滑槽(19)，所述滑槽(19)的内部滑动连接有滑块(20)，所述滑块(20)的一端与移动块(6)的底部固定连接。

5.根据权利要求1所述的一种建筑墙面打磨机，其特征在于：所述底座(1)的底部固定连接有多个滚轮(3)，所述底座(1)顶部的一侧固定安装有推手(4)。

6.根据权利要求3所述的一种建筑墙面打磨机，其特征在于：所述底座(1)的表面固定安装有控制面板(2)，所述控制面板(2)与电动伸缩杆(5)、吸尘机(14)和步进电机(22)均电性连接。

技术总结
本技术公开了一种建筑墙面打磨机，涉及打磨机技术领域，包括底座、移动块，所述移动块的顶部固定连接有安装板，所述安装板的一侧固定安装有安装块，所述安装板的内部开设有第一安装槽，所述第一安装槽的内部滑动连接有移动杆，所述移动杆的一侧固定连接有齿条，所述安装块的一侧开设有第二安装槽，本技术的有益效果为：通过开启步进电机可以带动转动杆转动，进而可以带动转动杆表面的齿轮转动，利用齿轮与齿条的啮合进而可以带动移动杆上下移动，通过移动杆的移动可以带动连接块上下移动，通过连接块的移动可以带动打磨机构移动，从而便于对打磨机构的位置进行调节。

技术研发人员：李学新
受保护的技术使用者：济南正腾装饰工程有限公司
技术研发日：20221118
技术公布日：2024/1/12
