一种微型耐压仓通信舱壳体毛坯热处理装置的制作方法

本技术涉及毛坯热处理，尤其涉及一种微型耐压仓通信舱壳体毛坯热处理装置。

背景技术：

1、传统的深海耐压舱主要采用锻钢及铝、钛合金等金属材料制作，技术相对成熟。而用碳纤维和高分子树脂等轻型复合材料制作的耐压舱，重量可比同规格的金属舱减少40％～60％，这就意味着在深海探测中可搭载更多的科学仪器，具有优越的性能价格比。由于轻型高分子复合材料具有耐高压、高温的优良性能，其在航海、航空和航天等领域中有着广泛的应用。

2、一般的耐压仓是由耐压筒和耐压盖组成，耐压筒的圆柱形结构，在水压的作用下，对耐压筒的结构强度要求极高，一般使用热处理工艺对毛坯进行热处理加强表面强度，一般的耐压仓热处理装置在使用时，不能处理多种尺寸的毛坯，降低了使用的便捷性，不能满足实际使用的需求。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在，一般的耐压仓热处理装置在使用时，不能多种尺寸的毛坯，降低了使用的便捷性的缺点，而提出的一种微型耐压仓通信舱壳体毛坯热处理装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种微型耐压仓通信舱壳体毛坯热处理装置，包括主体，所述主体的一侧安装有驱动装置，所述主体的底部通过螺栓固定连接有行程板，所述行程板的一侧通过螺栓固定连接有滑轨，所述滑轨的一侧活动连接有滑块，所述滑块的一侧通过螺栓固定连接有移动环，所述移动环的一侧通过螺栓固定连接有移动块，所述移动环的另一侧安装有变形机构。

4、作为本实用新型再进一步的方案，所述驱动装置包括电机和螺纹杆，所述主体的一侧通过螺栓固定连接有电机，所述电机的输出轴上通过螺栓固定连接有螺纹杆。

5、作为本实用新型再进一步的方案，所述变形机构包括导气管、弧形板、耐热管、连接管和导气孔，所述移动环的一侧通过螺栓固定连接有弧形板，弧形板的顶部插接有连接管，所述连接管的一端插接有耐热管，所述耐热管的一端插接有导气管，所述弧形板的内部开设有连通孔，所述弧形板的内部开设有导气孔，所述弧形板的一侧安装有喷气装置。

6、作为本实用新型再进一步的方案，所述喷气装置包括转动筒、喷气筒和固定螺钉，所述弧形板的一侧通过螺栓固定连接有多个固定螺钉，所述固定螺钉的一端通过螺栓固定连接有喷气筒，所述喷气筒的内部活动连接有转动筒。

7、作为本实用新型再进一步的方案，所述主体的一侧通过螺栓固定连接有多个固定板。

8、作为本实用新型再进一步的方案，所述主体的另一侧通过螺栓固定连接有安装板。

9、作为本实用新型再进一步的方案，所述行程板的一侧通过螺栓固定连接有挡板。

10、作为本实用新型再进一步的方案，所述移动环的顶部通过螺栓固定连接有稳定架。

11、本实用新型的有益效果为：

12、1.在使用时，将燃料通入导气管内，经过耐热管、连接管和导气孔进入喷气筒中，根据不同的圆柱形毛坯，弯曲弧形板的弧度，使其与毛坯的内表面的弧度一致，方便加热处理。

13、2.燃料具有一定的压强和流速，燃料冲击转动筒，使得转动筒转动，点燃燃料，火焰从转动筒中喷出，对毛坯进行加热，转动筒可以使得火焰更加均匀。

14、3.启动电机，电机转动，带动螺纹杆转动，使得移动块上下移动，从而使得喷气筒上下移动，对毛坯内壁的纵面进行均匀加热。

技术特征：

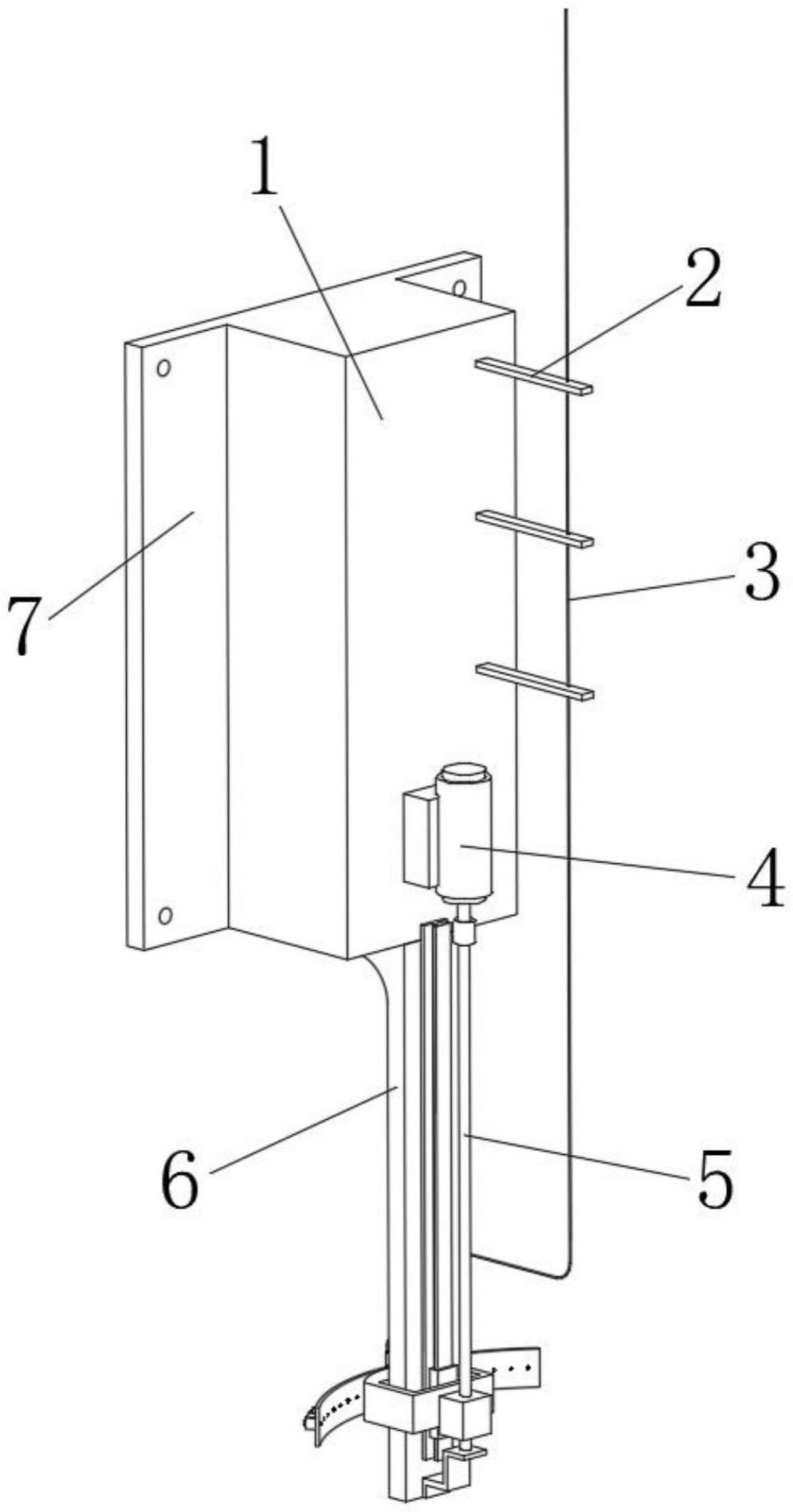

1.一种微型耐压仓通信舱壳体毛坯热处理装置，包括主体(1)，其特征在于，所述主体(1)的一侧安装有驱动装置，所述主体(1)的底部固定连接有行程板(6)，所述行程板(6)的一侧固定连接有滑轨(10)，所述滑轨(10)的一侧滑动连接有滑块(12)，所述滑块(12)的一侧固定连接有移动环(11)，所述移动环(11)的一侧固定连接有移动块(8)，所述移动环(11)的另一侧安装有变形机构。

2.根据权利要求1所述的一种微型耐压仓通信舱壳体毛坯热处理装置，其特征在于，所述驱动装置包括电机(4)和螺纹杆(5)，所述主体(1)的一侧固定连接有电机(4)，所述电机(4)的输出轴上固定连接有螺纹杆(5)。

3.根据权利要求1所述的一种微型耐压仓通信舱壳体毛坯热处理装置，其特征在于，所述变形机构包括导气管(3)、弧形板(14)、耐热管(17)、连接管(18)和导气孔(19)，所述移动环(11)的一侧固定连接有弧形板(14)，弧形板(14)的顶部插接有连接管(18)，所述连接管(18)的一端插接有耐热管(17)，所述耐热管(17)的一端插接有导气管(3)，所述弧形板(14)的内部开设有连通孔(15)，所述弧形板(14)的内部开设有导气孔(19)，所述弧形板(14)的一侧安装有喷气装置。

4.根据权利要求3所述的一种微型耐压仓通信舱壳体毛坯热处理装置，其特征在于，所述喷气装置包括转动筒(20)、喷气筒(21)和固定螺钉(22)，所述弧形板(14)的一侧固定连接有多个固定螺钉(22)，所述固定螺钉(22)的一端固定连接有喷气筒(21)，所述喷气筒(21)的内部转动连接有转动筒(20)。

5.根据权利要求1所述的一种微型耐压仓通信舱壳体毛坯热处理装置，其特征在于，所述主体(1)的一侧固定连接有多个固定板(2)。

6.根据权利要求1所述的一种微型耐压仓通信舱壳体毛坯热处理装置，其特征在于，所述主体(1)的另一侧固定连接有安装板(7)。

7.根据权利要求1所述的一种微型耐压仓通信舱壳体毛坯热处理装置，其特征在于，所述行程板(6)的一侧固定连接有挡板(9)。

8.根据权利要求1所述的一种微型耐压仓通信舱壳体毛坯热处理装置，其特征在于，所述移动环(11)的顶部固定连接有稳定架(16)。

技术总结
本技术公开了一种微型耐压仓通信舱壳体毛坯热处理装置，包括主体，所述主体的一侧安装有驱动装置，所述主体的底部通过螺栓固定连接有行程板，所述行程板的一侧通过螺栓固定连接有滑轨，所述滑轨的一侧活动连接有滑块，所述滑块的一侧通过螺栓固定连接有移动环，所述移动环的一侧通过螺栓固定连接有移动块，所述移动环的另一侧安装有变形机构，所述驱动装置包括电机和螺纹杆，所述主体的一侧通过螺栓固定连接有电机，所述电机的输出轴上通过螺栓固定连接有螺纹杆。本技术在使用时，将燃料通入导气管内，经过耐热管、连接管和导气孔进入喷气筒中，根据不同的圆柱形毛坯，弯曲弧形板的弧度，使其与毛坯的内表面的弧度一致，方便加热处理。

技术研发人员：吴斌,史振平
受保护的技术使用者：江苏恒盈动力科技有限公司
技术研发日：20221128
技术公布日：2024/1/13
