一种新型可靠的金相试样抛光机的制作方法

本技术涉及试样金属表面微加工领域，尤其涉及一种新型可靠的金相试样抛光机。

背景技术：

1、金相试样抛光机是一种对试样进行抛光的机器，由底座、抛光盘、抛光织物、抛光罩及盖等基本元件组成，电动机固定在底座上，固定抛光盘用的锥套通过螺钉与电动机轴相连，电动机通过底座上的开关接通电源起动后，便可用手对试样施加压力在转动的抛光盘上进行抛光，预磨机构带有流水不断地流人旋转的磨盘中，圆形砂纸置于磨盘上，浮在盘上的砂纸在旋转盘离心力的作用下将砂纸下的水抛出盘外，砂纸与盘间形成负压，大气压力将砂纸紧紧地压在磨盘上，磨制时很牢固平稳，抛光过程中加入的抛光液可通过固定在底座上的塑料盘中的排水管流出来。

2、但是抛光盘在快速转动时，预磨机构流入磨盘上的水很容易因磨盘速度过快飞溅出抛光机外面，影响抛光机四周其他设备使用，抛光过程中会产生碎屑随着水一起从排水管流出，长时间会导致管道堵塞，排水困难等问题。

技术实现思路

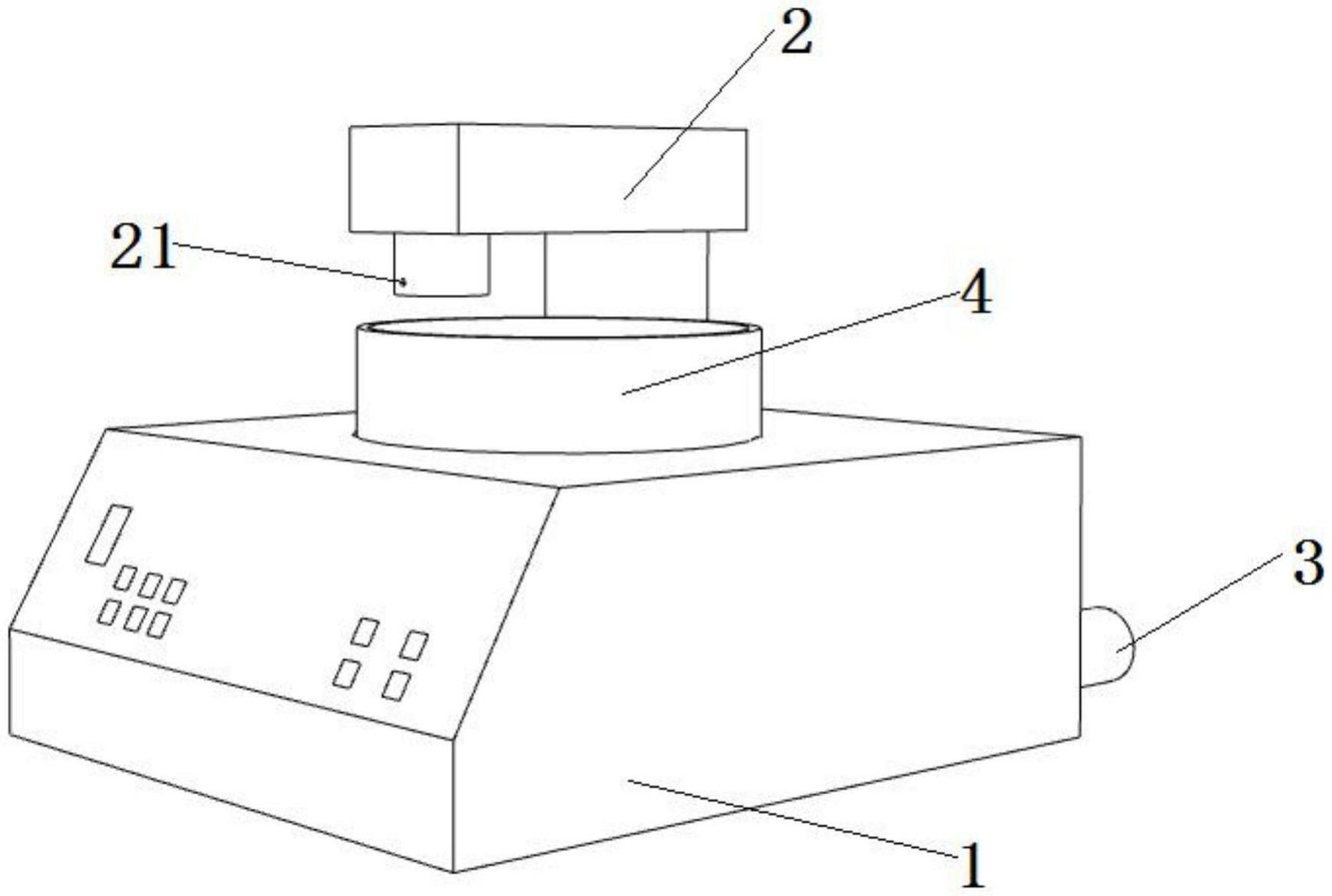

1、根据以上存在的技术问题，本实用新型提供一种新型可靠的金相试样抛光机，其特征在于包括底座、预磨机构、抛光盘、排水管、螺纹连接管、滤网罩、防水罩、导流管，所述底座上安装有预磨机构，所述预磨机构上设置有出水孔，所述底座上中间位置出设置有凹槽，所述凹槽内装有抛光盘，所述底座一侧螺纹连接螺纹连接管，所述螺纹连接管螺纹连接排水管，所述螺纹连接管内部螺纹连接滤网罩，

2、所述底座上位于凹槽周围设置有卡槽，所述卡槽内插入式连接防水罩，所述防水罩上连接导流管，

3、优选的，所述卡槽内设置有橡胶垫，可以防水罩插入连接更加稳固，

4、优选的，所述导流管的侧切呈“l”型结构，所述导流管呈螺旋式安装在防水罩上，

5、优选的，所述导流管尾端部分伸入凹槽内。

6、本实用新型的有益效果：

7、本实用新型在抛光盘外围一圈添加了防水罩，并且罩的内侧设置有“l”型结构导流管，导流管呈螺旋式安装在罩内侧，可以将飞溅到防水罩上的水通过导流管流入抛光机内部，通过排水管流出；

8、本实用新型在排水管内螺旋安装滤网袋，不仅可以过滤碎屑，也方便拆卸清理。

技术特征：

1.一种新型可靠的金相试样抛光机，其特征在于包括底座、预磨机构、抛光盘、排水管、螺纹连接管、滤网罩、防水罩、导流管，所述底座上安装有预磨机构，所述预磨机构上设置有出水孔，所述底座上中间位置出设置有凹槽，所述凹槽内装有抛光盘，所述底座一侧螺纹连接螺纹连接管，所述螺纹连接管螺纹连接排水管，所述螺纹连接管内部螺纹连接滤网罩，所述底座上位于凹槽周围设置有卡槽，所述卡槽内插入式连接防水罩，所述防水罩上连接导流管。

2.根据权利要求1所述的一种新型可靠的金相试样抛光机，其特征在于所述导流管的侧切呈“l”型结构，所述导流管呈螺旋式安装在防水罩上。

3.根据权利要求1所述的一种新型可靠的金相试样抛光机，其特征在于所述卡槽内设置有橡胶垫。

技术总结
一种新型可靠的金相试样抛光机，其特征在于包括底座、预磨机构、抛光盘、排水管、螺纹连接管、滤网罩、防水罩、导流管，所述底座上安装有预磨机构，所述预磨机构上设置有出水孔，所述底座上中间位置出设置有凹槽，所述凹槽内装有抛光盘，所述底座一侧螺纹连接螺纹连接管，所述螺纹连接管螺纹连接排水管，所述螺纹连接管内部螺纹连接滤网罩，所述底座上位于凹槽周围设置有卡槽，所述卡槽内插入式连接防水罩，所述防水罩上连接导流管，可以将飞溅到防水罩上的水通过导流管流入抛光机内部，通过排水管流出；排水管内螺旋安装滤网袋，不仅可以过滤碎屑，也方便拆卸清理。

技术研发人员：许耀华
受保护的技术使用者：北京中科百测检测技术有限公司
技术研发日：20221129
技术公布日：2024/1/11
