一种磨光机及磨光系统的制作方法

本技术涉及磨削、抛光，尤其涉及一种磨光机及磨光系统。

背景技术：

1、随着石材制品用途的增多，人们对石材表面的加工，早已从基本的二维平面发展到三维立体加工。球形和圆柱形石材加工是最常见的石材立体加工方式，而打磨抛光是石材表面最常见的加工方式，也通常是石材表面加工的最后一道工序。

2、现有的石材打磨抛光通常采用手动磨光或成型轮对抛的方式，手动磨光即石制品固定在工作台上旋转或者固定不动，人工操作磨头组件接触石制品的方式进行打磨抛光。石材的硬度较高时一般采用手动磨光的方式打磨抛光，但在石柱材质有缺陷、有石线暗纹或者石柱较细长时容易发生断裂，加工危险性高，且加工出的圆柱尺寸不精准，误差较大，石材的硬度相对较低时一般采用成型轮对抛的方式加工，但成型轮对抛圆柱不能移动修复磨轮，磨轮磨损的程度不一，导致表面光度不理想，存在梢纹，费用高，加工速度慢，只适合产量高、品种单一型产品打磨使用；且现有打磨抛光方法存在磨头与石制品硬性撞击，存在损坏磨头或者打磨不到位的缺陷。

技术实现思路

1、本实用新型旨在至少解决相关技术中存在的技术问题之一。为此，本实用新型提出一种磨光机，通过增加磨头纵向调整及摆动组件和气动组件，控制磨头组件的前后左右移动和摆动，缓冲磨头组件与石制品的冲击力，提高打磨精度和效率。

2、本实用新型还提出一种磨光系统，包括上述所述的磨光机。

3、根据本实用新型第一方面实施例的磨光机，包括横向移动组件、纵向移动组件、磨头组件、磨头纵向调整及摆动组件和气动组件，所述纵向移动组件设置在所述横向移动组件上，所述磨头纵向调整及摆动组件滑动安装在所述纵向移动组件上，与所述磨头组件连接，控制所述磨头组件的摆动；所述气动组件与所述磨头纵向调整及摆动组件转动连接。

4、根据本实用新型实施例的磨光机，所述磨头纵向调整及摆动组件包括纵向调整组件及磨头摆动组件，所述纵向调整组件与所述纵向移动组件滑动连接，所述磨头摆动组件安装在所述纵向调整组件上，且与所述磨头组件转动连接。

5、根据本实用新型实施例的磨光机，所述磨头摆动组件包括横向摆动电机和减速机，所述减速机的一端与所述横向摆动电机固定连接，另一端与所述磨头组件固定连接。

6、根据本实用新型实施例的磨光机，所述横向移动组件包括底座，

7、横向移动电机，固定在所述底座上；

8、横向移动丝杠，与所述横向移动电机的输出轴连接，实现所述横向移动丝杠的转动；

9、横向移动滑块，安装在所述横向移动丝杠上，与所述横向移动丝杠滑动连接。

10、根据本实用新型实施例的磨光机，所述纵向移动组件包括，

11、纵向移动底板，安装在所述底座上；

12、纵向移动电机，安装在所述纵向移动底板上；

13、纵向移动丝杠，与所述纵向移动电机的输出轴连接，实现所述纵向移动丝杠的转动。

14、根据本实用新型实施例的磨光机，所述纵向调整组件包括纵向调整电机，

15、纵向调整丝杠，与所述纵向调整电机的输出轴连接，实现所述纵向调整丝杠的转动；

16、纵向调整支座，与所述纵向移动丝杠滑动连接。

17、根据本实用新型实施例的磨光机，所述磨头摆动组件还包括摆动支座和摆动底座，所述摆动底座和所述摆动支座转动连接，所述摆动支座与所述纵向调整丝杠滑动连接，所述横向摆动电机固定在所述摆动底座上。

18、根据本实用新型实施例的磨光机，所述磨头组件包括磨头电机和磨头，所述磨头电机与所述减速机固定连接，实现所述磨头电机的摆动，且所述磨头电机的输出轴与所述磨头固定连接，驱动所述磨头的转动。

19、根据本实用新型实施例的磨光机，所述气动组件与所述摆动底座铰接。

20、进一步地，本实用新型还提出一种磨光系统，包括上述所述的磨光机。

21、本实用新型实施例中的上述一个或多个技术方案，至少具有如下技术效果之一：

22、本实用新型的实施例，提供一种磨光机，包括横向移动组件、纵向移动组件、磨头组件、磨头纵向调整及摆动组件和气动组件，所述纵向移动组件设置在所述横向移动组件上，所述磨头纵向调整及摆动组件滑动安装在所述纵向移动组件上，与所述磨头组件连接，控制所述磨头组件的摆动；所述气动组件与所述磨头纵向调整及摆动组件转动连接。通过磨头纵向调整及摆动组件控制磨头组件的前后、左右移动和摆动，可以模拟手动磨光方式下磨头组件的运动轨迹，减小了误差，提高了加工精度，降低了劳动强度，也避免了手动磨光方式下存在的作业风险；同时通过气动组件与磨头纵向调整及摆动组件转动连接，可以控制磨头组件的上仰和下低，提高了整体的柔性程度，缓冲磨头组件与石制品表面接触产生的冲击力，减轻了石材表面凹凸不平对磨头造成的损坏，并使得磨头组件始终接触石制品表面，提高石制品表面光度，增强了打磨效果，尤其适用于异形件和大圆柱等石制品的抛光。

23、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

技术特征：

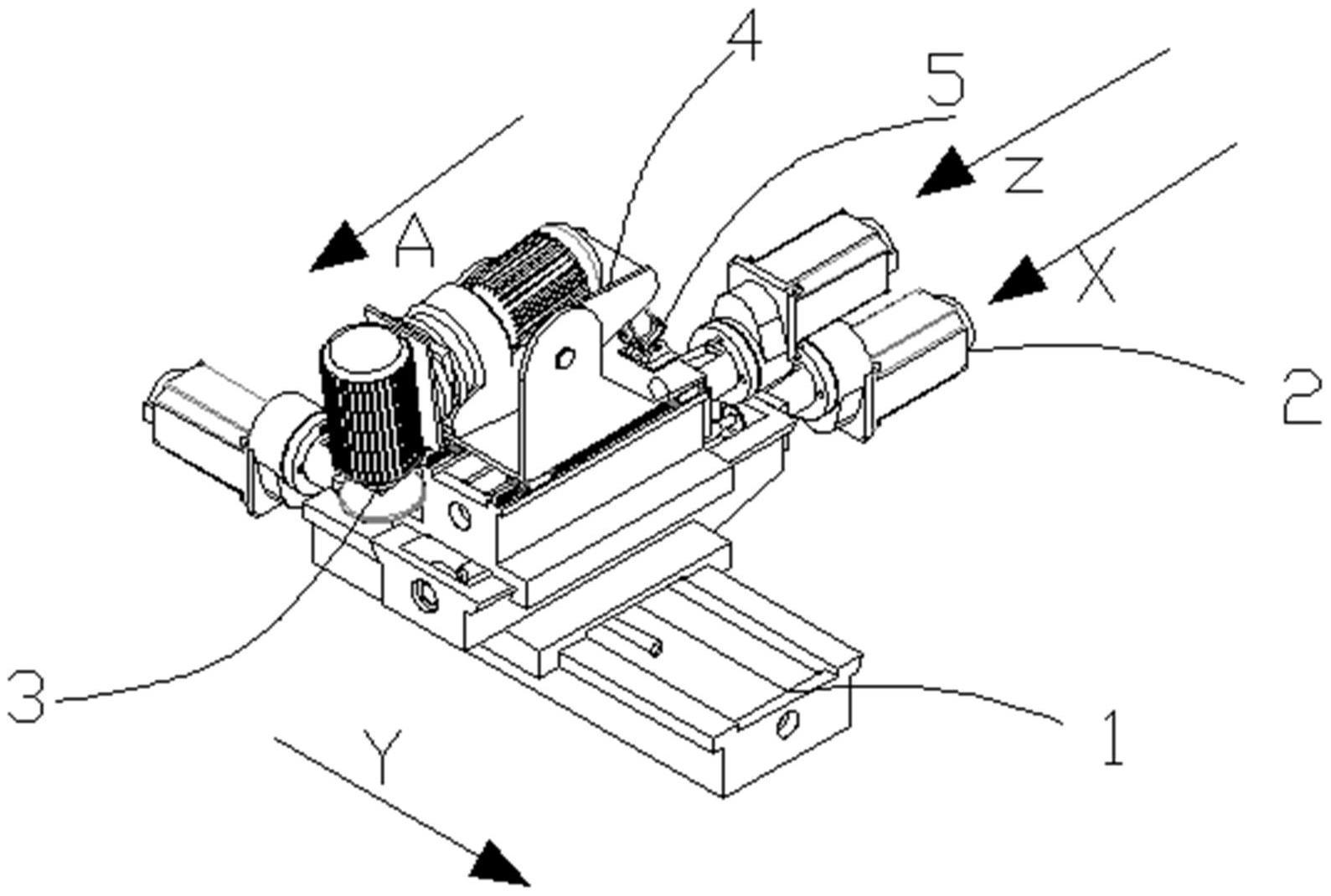

1.一种磨光机，其特征在于，包括横向移动组件(1)、纵向移动组件(2)、磨头组件(3)、磨头纵向调整及摆动组件(4)和气动组件(5)，所述纵向移动组件(2)设置在所述横向移动组件(1)上，所述磨头纵向调整及摆动组件(4)滑动安装在所述纵向移动组件(2)上，与所述磨头组件(3)连接，控制所述磨头组件(3)的摆动；所述气动组件(5)与所述磨头纵向调整及摆动组件(4)转动连接。

2.根据权利要求1所述的磨光机，其特征在于，所述磨头纵向调整及摆动组件(4)包括纵向调整组件(41)及磨头摆动组件(42)，所述纵向调整组件(41)与所述纵向移动组件(2)滑动连接，所述磨头摆动组件(42)安装在所述纵向调整组件(41)上，且与所述磨头组件(3)转动连接。

3.根据权利要求2所述的磨光机，其特征在于，所述磨头摆动组件(42)包括横向摆动电机(421)和减速机(422)，所述减速机(422)的一端与所述横向摆动电机(421)固定连接，另一端与所述磨头组件(3)固定连接。

4.根据权利要求3所述的磨光机，其特征在于，所述横向移动组件(1)包括底座(11)，

5.根据权利要求4所述的磨光机，其特征在于，所述纵向移动组件(2)包括，

6.根据权利要求5所述的磨光机，其特征在于，所述纵向调整组件(41)包括纵向调整电机(411)，

7.根据权利要求6所述的磨光机，其特征在于，所述磨头摆动组件(42)还包括摆动支座(423)和摆动底座(424)，所述摆动底座(424)和所述摆动支座(423)转动连接，所述摆动支座(423)与所述纵向调整丝杠(412)滑动连接，所述横向摆动电机(421)固定在所述摆动底座(424)上。

8.根据权利要求7所述的磨光机，其特征在于，所述磨头组件(3)包括磨头电机(31)和磨头(32)，所述磨头电机(31)与所述减速机(422)固定连接，实现所述磨头电机(31)的摆动，且所述磨头电机(31)的输出轴与所述磨头(32)固定连接，驱动所述磨头(32)的转动。

9.根据权利要求7或8所述的磨光机，其特征在于，所述气动组件(5)与所述摆动底座(424)铰接。

10.一种磨光系统，其特征在于，包括权利要求1-9任一所述的磨光机。

技术总结
本技术涉及磨削、抛光技术领域，提供一种磨光机及磨光系统，磨光机包括横向移动组件、纵向移动组件、磨头组件、磨头纵向调整及摆动组件和气动组件，所述纵向移动组件设置在所述横向移动组件上，所述磨头纵向调整及摆动组件安装在所述纵向移动组件上，与所述磨头组件连接，控制所述磨头组件的摆动；所述气动组件与所述磨头纵向调整及摆动组件转动连接。通过磨头纵向调整及摆动组件控制磨头组件的前后、左右移动和摆动，减小了误差，提高了加工精度；同时通过气动组件与磨头纵向调整及摆动组件转动连接，控制磨头组件的上仰和下低，缓冲磨头组件与石制品的冲击力，减轻对磨头造成的损坏，并使得磨头组件始终接触石制品表面，增强打磨效果。

技术研发人员：王子元,王文胜
受保护的技术使用者：莱州蓝鲸机械科技有限公司
技术研发日：20221215
技术公布日：2024/1/13
