一种喷砂除锈除尘装置的制作方法

本技术涉及喷砂除锈，具体为一种喷砂除锈除尘装置。

背景技术：

1、喷砂除锈除尘是采用压缩空气为动力，以形成高速喷射束将喷料(石榴石砂、铜矿砂、石英砂、金刚砂、铁砂和海南砂等)高速喷射到需要处理的工件表面，使工件外表面的外表或形状发生变化的一种方式，能够有效提高了被加工工件的抗疲劳性，而这个过程中需要用到的装置便称为喷砂除锈除尘装置。

2、在喷砂使用过程中需要用到除锈除尘装置，中国专利cn 207412995u公开了一种喷砂除锈除尘装置，包括六个下吸风窗口和六个上吸风窗口分别设在喷砂除锈操作间的左墙上，分别与吸风主管道的连通，主管道分别与通过支架支撑的三个清灰尘斗相联，清灰尘斗的上部分别设有左除尘室、中除尘室、右除尘室，除尘室内设有滤袋，左除尘室、中除尘室、右除尘室的上部出气口分别设有电磁排气阀ⅰ、电磁排气阀ⅱ、电磁排气阀ⅲ，反吹气管线通过分水包分别与设在左除尘室、中除尘室、右除尘室的滤袋上部的电磁脉冲阀ⅰ、电磁脉冲阀ⅱ、电磁脉冲阀ⅲ连接，在除尘室的顶部设有净气排风管道，净气排风管道的下端通过波纹管与引风机连接，引风机上部设有净气排放筒，该实用新型清灰能力强，除尘效率高，排放浓度低，漏风率小，能耗少，占地面积少，运行稳定可靠，经济效益好。

3、但是，该实用新型除锈除尘装置在喷砂过程中部分会飞溅无法对使用者起到保护作用并且对喷砂物体位置需要采用人工更换从而降低效率，不能满足使用需求，故而提出一种喷砂除锈除尘装置来解决上述中所提出的问题。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种喷砂除锈除尘装置，具备喷砂起到保护作用同时调节喷砂物体的位置等优点，解决了在喷砂过程中部分会飞溅无法对使用者起到保护作用并且对喷砂物体位置需要采用人工更换从而降低效率的问题。

2、为实现上述喷砂起到保护作用同时调节喷砂物体的位置目的，本实用新型提供如下技术方案：一种喷砂除锈除尘装置，包括加工台，所述加工台内部固定安装有第一驱动电机，所述第一驱动电机输出端固定连接有工作台，所述工作台下侧的左右两端均固定连接有支撑杆，所述加工台上侧表面固定连接有支撑框，所述支撑框内部转动连接有二个喷枪，所述喷枪下侧的中部固定连接有连接柱，所述连接柱底端的外侧转动连接有轴承，二个所述喷枪相背一侧固定连接有连接管，所述支撑框上侧的右端固定安装有风机，所述风机左侧固定连接有吸尘箱，所述吸尘箱左侧连通有导风管，所述加工台内部的左右两端均固定安装有防护组价。

3、所述防护组件包括二个第二驱动电机，所述第二驱动电机输出端外壁螺纹连接有螺纹块，二个所述螺纹块相背一侧均固定连接有挡板。

4、进一步，所述加工台下侧的内部开设有空腔，所述第一驱动电机底部固定安装在空腔内底壁。

5、进一步，所述加工台上侧的表面开设有滑槽，所述滑槽呈圆形结构。

6、进一步，所述加工台左右两侧均固定连接有滑杆，所述螺纹块靠近挡板一侧内壁滑动连接在滑杆外侧表面。

7、进一步，二个所述喷枪相背一侧的下端固定连接有把手，所述导风管下侧贯穿支撑框并延伸至其外部。

8、进一步，所述加工台下侧表面固定连接四个底脚。

9、进一步，四个所述底脚分别固定在加工台下侧表面的四个角。

10、与现有技术相比，本实用新型提供了一种喷砂除锈除尘装置，具备以下

11、有益效果：

12、1、该喷砂除锈除尘装置，通过喷枪对放置在工作台表面的物体进行喷砂时，挡板通过第二驱动电机输出端连接的螺纹块在滑杆表面直线向上移动进行位置调节从而对使用者起到保护作用。

13、2、该喷砂除锈除尘装置，通过第一驱动电机输出端连接连接工作台带动喷砂物体实现角度的调节，解决了在喷砂过程中部分会飞溅无法对使用者起到保护作用并且对喷砂物体位置需要采用人工更换从而降低效率的问题。

技术特征：

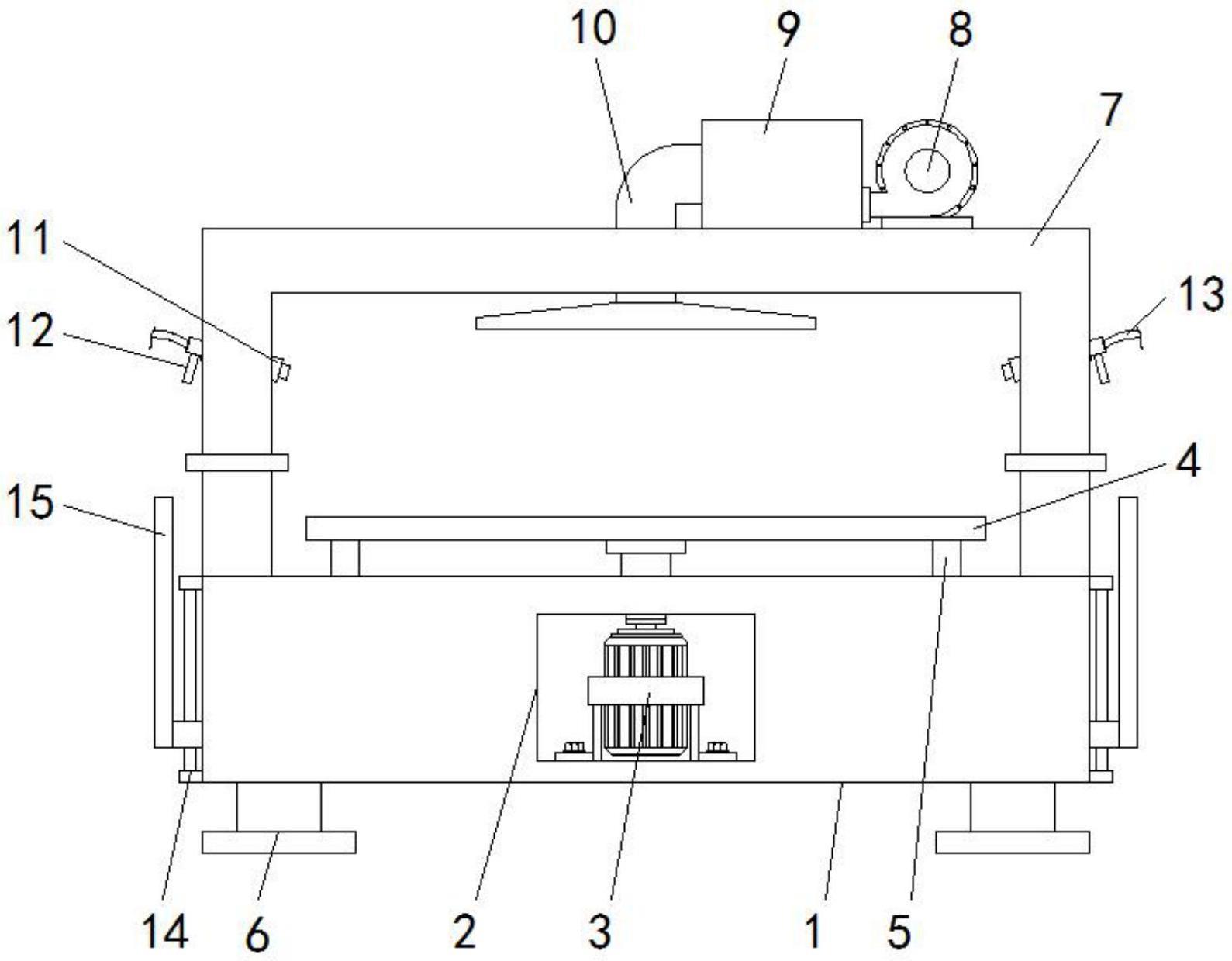

1.一种喷砂除锈除尘装置，包括加工台(1)，其特征在于：所述加工台(1)内部固定安装有第一驱动电机(3)，所述第一驱动电机(3)输出端固定连接有工作台(4)，所述工作台(4)下侧的左右两端均固定连接有支撑杆(5)，所述加工台(1)上侧表面固定连接有支撑框(7)，所述支撑框(7)内部转动连接有二个喷枪(11)，所述喷枪(11)下侧的中部固定连接有连接柱(16)，所述连接柱(16)底端的外侧转动连接有轴承(17)，二个所述喷枪(11)相背一侧固定连接有连接管(13)，所述支撑框(7)上侧的右端固定安装有风机(8)，所述风机(8)左侧固定连接有吸尘箱(9)，所述吸尘箱(9)左侧连通有导风管(10)，所述加工台(1)内部的左右两端均固定安装有防护组件；

2.根据权利要求1所述的一种喷砂除锈除尘装置，其特征在于：所述加工台(1)下侧的内部开设有空腔(2)，所述第一驱动电机(3)底部固定安装在空腔(2)内底壁。

3.根据权利要求2所述的一种喷砂除锈除尘装置，其特征在于：所述加工台(1)上侧的表面开设有滑槽(20)，所述滑槽(20)呈圆形结构。

4.根据权利要求3所述的一种喷砂除锈除尘装置，其特征在于：所述加工台(1)左右两侧均固定连接有滑杆(14)，所述螺纹块(19)靠近挡板(15)一侧内壁滑动连接在滑杆(14)外侧表面。

5.根据权利要求1所述的一种喷砂除锈除尘装置，其特征在于：二个所述喷枪(11)相背一侧的下端固定连接有把手(12)，所述导风管(10)下侧贯穿支撑框(7)并延伸至其外部。

6.根据权利要求4所述的一种喷砂除锈除尘装置，其特征在于：所述加工台(1)下侧表面固定连接四个底脚(6)。

7.根据权利要求6所述的一种喷砂除锈除尘装置，其特征在于：四个所述底脚(6)分别固定在加工台(1)下侧表面的四个角。

技术总结
本技术涉及一种喷砂除锈除尘装置，包括加工台，所述加工台内部固定安装有第一驱动电机，所述第一驱动电机输出端固定连接有工作台，所述工作台下侧的左右两端均固定连接有支撑杆，所述加工台上侧表面固定连接有支撑框，所述支撑框内部转动连接有二个喷枪，所述喷枪下侧的中部固定连接有连接柱，所述连接柱底端的外侧转动连接有轴承，二个所述喷枪相背一侧固定连接有连接管，所述支撑框上侧的右端固定安装有风机，所述风机左侧固定连接有吸尘箱。该喷砂除锈除尘装置，通过喷枪对放置在工作台表面的物体进行喷砂时，挡板通过第二驱动电机输出端连接的螺纹块在滑杆表面直线向上移动进行位置调节从而对使用者起到保护作用。
