一种带集尘装置的打磨台的制作方法

本技术涉及家具打磨台，特别是涉及一种带集尘装置的打磨台。

背景技术：

1、软体家具打磨是为了让木架粘贴海绵更为平整、流畅，同时防止毛刺或木架尖角位刺穿最外层皮质材料，减少物损。在打磨过程中产生的危害主要是木尘，木屑等危险。目前用于打磨家具的打磨台均为铁网式或摩擦力大的材料，不适合应用于生产流水线对半成品传递或运输，且大多数的打磨台均通过安装局部吸尘装置，但拥有吸尘装置的打磨台占用场地面积过大，并不适用于流水线的规划和生产。此外，现有的打磨台的高度一般为固定无法调节的，而生产线上的打磨是一种高强度、高劳累的工种，如打磨台的高度与使用者的高度不相适，容易让使用者产生疲倦感。

技术实现思路

1、本实用新型要解决的技术问题是提供一种可调节高度、便于家具输送、适用于生产流水线的带集尘装置的打磨台。

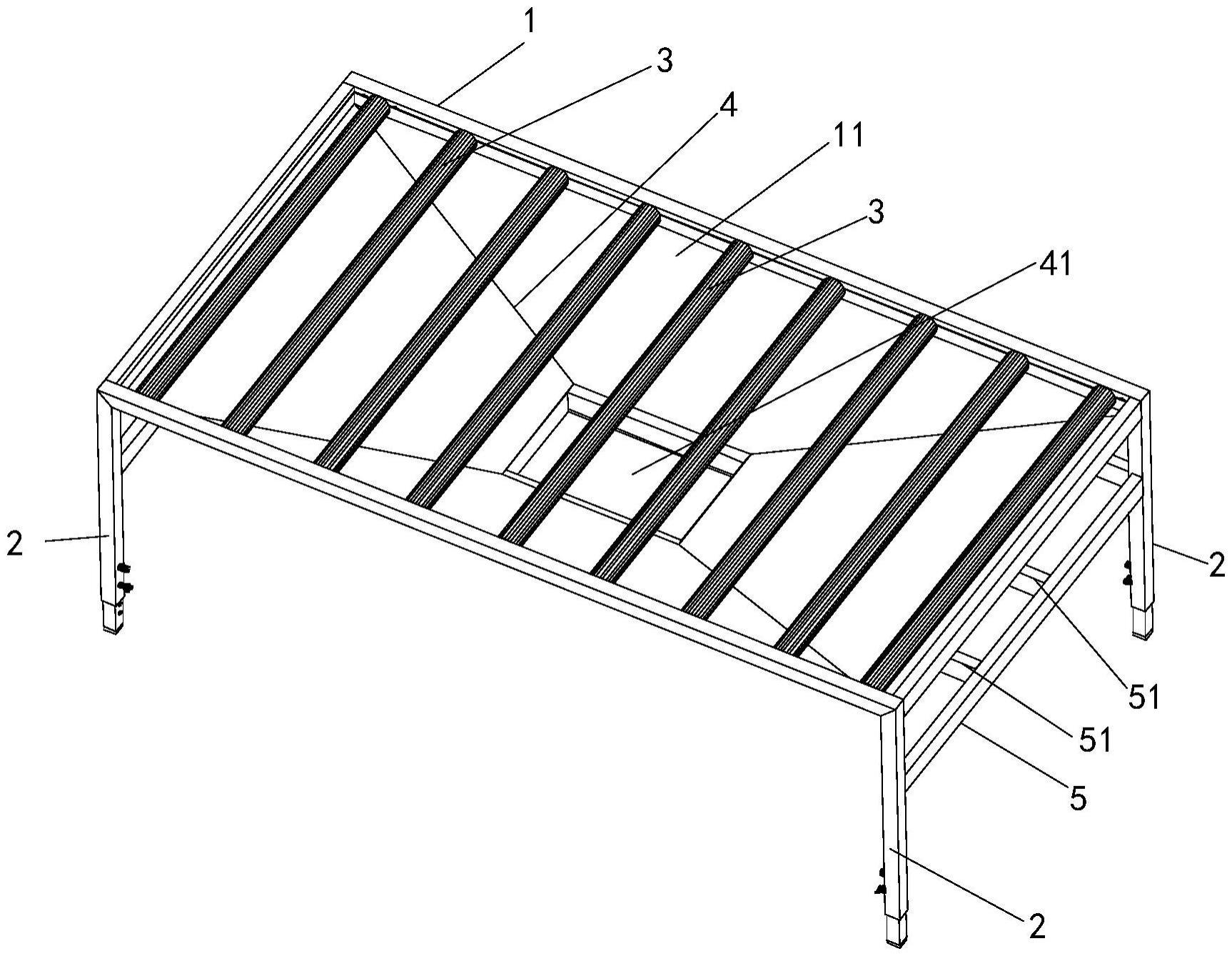

2、为了实现上述目的，本实用新型提供了一种带集尘装置的打磨台，包括工作台，所述工作台设有可调节高度的支撑脚，所述工作台的顶部设有安装通槽，所述安装通槽内设有多个滚筒，多个所述滚筒沿所述工作台的长度方向布置，所述滚筒的两端分别与所述安装通槽的两侧壁转动连接，所述安装通槽的下方设有呈漏斗状的集尘盘，所述集尘盘的底端设有排尘口。

3、作为本实用新型的优选方案，所述支撑脚包括内杆和外杆，所述内杆可竖向移动地插设在所述外杆内，所述内杆的侧部设有多个沿竖向设置的定位孔，所述外杆的内侧设有与其中一个所述定位孔位置对应的固定孔，定位插销依次穿过所述定位孔和所述固定孔。

4、作为本实用新型的优选方案，所述外杆的侧部设有紧定螺母，所述紧定螺母螺纹连接有紧定螺栓，所述紧定螺栓穿过所述外杆的侧部，且所述紧定螺栓与所述内杆的侧部相抵。

5、作为本实用新型的优选方案，本打磨台还包括封堵所述排尘口的封板，所述封板与所述排尘口的两个相对的侧壁滑动连接。

6、作为本实用新型的优选方案，所述支撑脚设有四个，四个所述支撑脚呈矩形分布，所述工作台的左侧、右侧和后侧分别设有加强杆，所述加强杆分别与相邻的两个所述支撑脚连接，位于所述工作台的左侧的所述加强杆和位于所述工作台的右侧的所述加强杆之间连接有承托杆，所述集尘盘的底部与所述承托杆的顶部连接。

7、本实用新型实施例一种带集尘装置的打磨台，与现有技术相比，其有益效果在于：支撑脚的高度可调节，能根据不同使用者的高度调节，使得工作台的高度与使用者的高度匹配相适，从而提高使用者工作时的舒适度，减少疲劳；工作时，将需要打磨的家具放置在滚筒上，此时对家具进行打磨，打磨时产生的木尘、木屑会通过滚筒之间的间隙掉落至集尘盘中，集尘盘对木尘和木屑进行收集，最后通过排尘口排出清理，无需利用吸尘装置将收集的灰尘吸走，即可将集尘器的木尘清理掉，取消吸尘装置的占用面积，大大提高生产流水线的场地利用率；打磨后，可推动家具，使得滚筒转动，以便输送家具，适用于生产流水线。

技术特征：

1.一种带集尘装置的打磨台，其特征在于：包括工作台，所述工作台设有可调节高度的支撑脚，所述工作台的顶部设有安装通槽，所述安装通槽内设有多个滚筒，多个所述滚筒沿所述工作台的长度方向布置，所述滚筒的两端分别与所述安装通槽的两侧壁转动连接，所述安装通槽的下方设有呈漏斗状的集尘盘，所述集尘盘的底端设有排尘口。

2.根据权利要求1所述的带集尘装置的打磨台，其特征在于：所述支撑脚包括内杆和外杆，所述内杆可竖向移动地插设在所述外杆内，所述内杆的侧部设有多个沿竖向设置的定位孔，所述外杆的内侧设有与其中一个所述定位孔位置对应的固定孔，定位插销依次穿过所述定位孔和所述固定孔。

3.根据权利要求2所述的带集尘装置的打磨台，其特征在于：所述外杆的侧部设有紧定螺母，所述紧定螺母螺纹连接有紧定螺栓，所述紧定螺栓穿过所述外杆的侧部，且所述紧定螺栓与所述内杆的侧部相抵。

4.根据权利要求1所述的带集尘装置的打磨台，其特征在于：还包括封堵所述排尘口的封板，所述封板与所述排尘口的两个相对的侧壁滑动连接。

5.根据权利要求1所述的带集尘装置的打磨台，其特征在于：所述支撑脚设有四个，四个所述支撑脚呈矩形分布，所述工作台的左侧、右侧和后侧分别设有加强杆，所述加强杆分别与相邻的两个支撑脚连接，位于所述工作台的左侧的所述加强杆和位于所述工作台的右侧的所述加强杆之间连接有承托杆，所述集尘盘的底部与所述承托杆的顶部连接。

技术总结
本技术涉及家具打磨台技术领域，公开了一种带集尘装置的打磨台，包括工作台，所述工作台设有可调节高度的支撑脚，所述工作台的顶部设有安装通槽，所述安装通槽内设有多个滚筒，多个所述滚筒沿所述工作台的长度方向布置，所述滚筒的两端分别与所述安装通槽的两侧壁转动连接，所述安装通槽的下方设有呈漏斗状的集尘盘，所述集尘盘的底端设有排尘口。本技术具有可调节高度、便于家具输送、适用于生产流水线的特点，能收集家具打磨时产生的木尘和木屑。

技术研发人员：杨平庚,何正林,张良波,张耀聪,邱辉
受保护的技术使用者：佛山市木木生活家具有限公司
技术研发日：20230113
技术公布日：2024/1/12
