一种砂轮修整机的制作方法

本技术涉及修整机，具体为一种砂轮修整机。

背景技术：

1、砂轮修整是用修整工具将砂轮修整成形或修去磨钝的表层，以恢复工作面的磨削性能和正确的几何形状的操作过程，及时而正确地修整砂轮，是提高磨削效率和保证磨削质量不可缺少的重要环节，现有的砂轮修整机在使用时，大多不便于工作人员对夹具进行更换，使得砂轮在夹持时较为麻烦，不方便工作人员进行使用。

2、现有技术，专利申请号为cn202220130247.5的专利，公开了一种砂轮生产用的砂轮修整机，包括底座，所述底座的顶部安装有砂轮修整机主体，所述砂轮修整机主体的顶部安装有吸尘机构，所述吸尘机构的顶部安装有转动轴，所述吸尘机构的安装有驱动机构，且驱动机构位于转动轴的一侧，所述转动轴的一侧外壁安装有支撑架，所述支撑架的顶部安装有支撑杆。该砂轮生产用砂轮修整机通过嵌合块嵌合在驱动轴的顶端内侧，在通过转动固定栓将嵌合块固定在驱动轴的顶端内侧，保证夹具与驱动轴连接的稳定性，且方便工作人员将夹具拆卸下换成不同规格的，便于工作人员对夹具进行更换，使得工作人员在夹持砂轮时较为简单，方便工作人员进行使用。上述专利中的修整机存在以下不足：

3、虽然上述专利中的砂轮修整机在夹持砂轮时较为简单，方便工作人员进行使用，但是在夹持砂轮时，砂轮与夹具之间为转动连接，在砂轮的位置被固定后，砂轮与夹具仅仅依靠安装时的摩擦力进行固定，缺乏有效地固定机构进行加固，因此在驱动机构带动驱动轴转动时，由于安装时砂轮与夹具侧边之间的摩擦力有限，故砂轮很容易发生松动，导致砂轮不随着驱动轴一起转动，进而影响砂轮的修整效果。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种砂轮修整机，以解决背景技术提出的问题，使得砂轮不易发生松动，避免砂轮不随驱动轴一起转动。

2、为实现上述的目的，本实用新型提供如下技术方案：一种砂轮修整机，包括修整机主体，修整机主体顶部的一侧连接有驱动机构，驱动机构的一端连接有驱动轴，修整机主体顶部的另一侧连接有修整机构，所述驱动轴远离驱动机构的一端开设有放置槽，所述放置槽靠近驱动机构的一侧开设有插槽，所述驱动轴远离驱动机构的一端连接有与插槽相匹配的插块，所述插块远离驱动轴的一侧连接有套杆，所述套杆远离插块的一侧连接有定位块，所述插槽的上端螺纹连接有螺纹杆，所述螺纹杆的外部螺纹连接有螺纹套筒，所述螺纹套筒与驱动轴转动连接，所述插块的顶部开设有与螺纹杆相匹配的挤压槽，所述挤压槽靠近驱动轴的一侧为倾斜设置。

3、进一步地，所述螺纹杆的底端转动连接有挤压块。

4、进一步地，所述挤压块靠近驱动机构一侧的下端开设有斜面，所述挤压块与挤压槽相匹配。

5、进一步地，所述螺纹套筒的外部螺纹连接有定位螺栓，所述定位螺栓贯穿螺纹套筒与驱动轴相抵。

6、进一步地，所述螺纹套筒外壁的上端连接有若干握把。

7、进一步地，所述握把等距分布。

8、进一步地，所述插块靠近驱动轴的一端开设有倒角。

9、与现有技术对比，本实用新型具备以下有益效果：

10、该种砂轮修整机，在固定砂轮时，向将砂轮套在套杆上，随后将插块以及套杆插入插槽和放置槽中，然后拧动螺纹套筒，使用螺纹杆下移直至插入挤压槽中，由于挤压槽靠近驱动轴的一侧为倾斜设置，因此螺纹杆越向下移动，定位块就越能将砂轮夹紧，以此避免砂轮在转动过程中发生松动，导致砂轮不随驱动轴一起转动，进而影响修整效果。

技术特征：

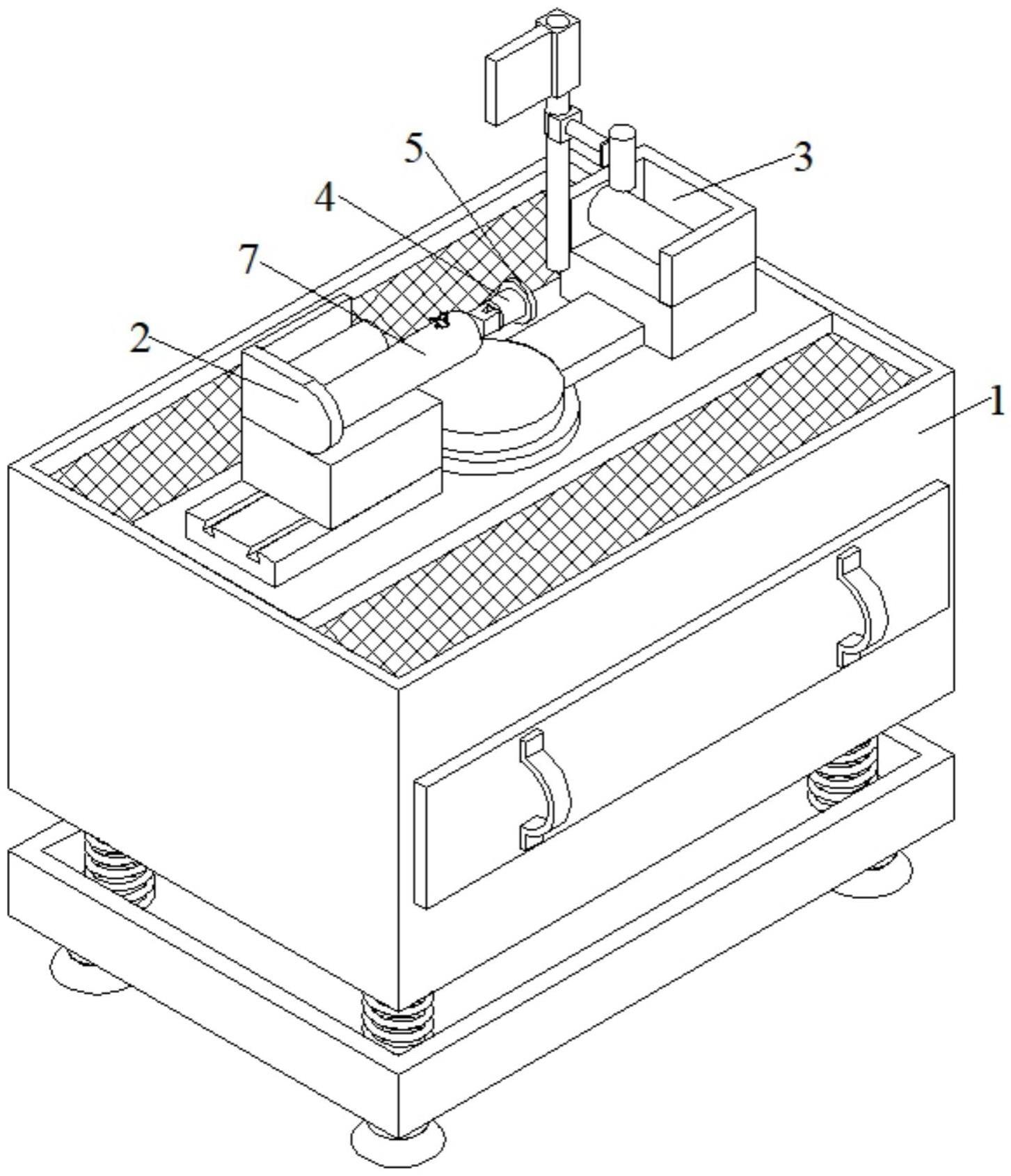

1.一种砂轮修整机，包括修整机主体(1)，修整机主体(1)顶部的一侧连接有驱动机构(2)，驱动机构(2)的一端连接有驱动轴(7)，修整机主体(1)顶部的另一侧连接有修整机构(3)，其特征在于，所述驱动轴(7)远离驱动机构(2)的一端开设有放置槽(702)，所述放置槽(702)靠近驱动机构(2)的一侧开设有插槽(701)，所述驱动轴(7)远离驱动机构(2)的一端连接有与插槽(701)相匹配的插块(6)，所述插块(6)远离驱动轴(7)的一侧连接有套杆(4)，所述套杆(4)远离插块(6)的一侧连接有定位块(5)，所述插槽(701)的上端螺纹连接有螺纹杆(9)，所述螺纹杆(9)的外部螺纹连接有螺纹套筒(10)，所述螺纹套筒(10)与驱动轴(7)转动连接，所述插块(6)的顶部开设有与螺纹杆(9)相匹配的挤压槽(601)，所述挤压槽(601)靠近驱动轴(7)的一侧为倾斜设置。

2.根据权利要求1所述的一种砂轮修整机，其特征在于，所述螺纹杆(9)的底端转动连接有挤压块(8)。

3.根据权利要求2所述的一种砂轮修整机，其特征在于，所述挤压块(8)靠近驱动机构(2)一侧的下端开设有斜面，所述挤压块(8)与挤压槽(601)相匹配。

4.根据权利要求1所述的一种砂轮修整机，其特征在于，所述螺纹套筒(10)的外部螺纹连接有定位螺栓(11)，所述定位螺栓(11)贯穿螺纹套筒(10)与驱动轴(7)相抵。

5.根据权利要求1所述的一种砂轮修整机，其特征在于，所述螺纹套筒(10)外壁的上端连接有若干握把(12)。

6.根据权利要求5所述的一种砂轮修整机，其特征在于，所述握把(12)等距分布。

7.根据权利要求1所述的一种砂轮修整机，其特征在于，所述插块(6)靠近驱动轴(7)的一端开设有倒角。

技术总结
本技术涉及修整机技术领域，且公开了一种砂轮修整机，包括修整机主体，修整机主体顶部的一侧连接有驱动机构，驱动机构的一端连接有驱动轴，修整机主体顶部的另一侧连接有修整机构，所述驱动轴远离驱动机构的一端开设有放置槽，所述放置槽靠近驱动机构的一侧开设有插槽。该种砂轮修整机，在固定砂轮时，向将砂轮套在套杆上，随后将插块以及套杆插入插槽和放置槽中，然后拧动螺纹套筒，使用螺纹杆下移直至插入挤压槽中，由于挤压槽靠近驱动轴的一侧为倾斜设置，因此螺纹杆越向下移动，定位块就越能将砂轮夹紧，以此避免砂轮在转动过程中发生松动，导致砂轮不随驱动轴一起转动，进而影响修整效果。

技术研发人员：陈仰枫,王丹丹,苏晋伟,陈韩辉,罗晓康,曾志敏
受保护的技术使用者：龙岩市昭研科技有限公司
技术研发日：20230215
技术公布日：2024/1/12
