一种用于精磨机的翻转机构的制作方法

本技术涉及镜片加工，具体涉及一种用于精磨机的翻转机构。

背景技术：

1、目前，具有摄像功能的产品越来越多，而且更新换代非常快，在摄像头镜片从毛坯到光学表面，都要经过粗磨、精磨和抛光的过程，其中，精磨能够减少摄像头镜片表面的凹凸层深度和裂纹层深度，进一步提高摄像头镜片的表面精度，并且精磨的质量对抛光的影响也是非常重要的。

2、经检索发现，公开号为cn217552028u的中国专利公开了一种摄像头镜片生产用精磨机，包括：壳体，所述壳体的内部一侧安装有固定机构以及打磨机构；所述固定机构包括调节螺栓，所述调节螺栓的一端通过滚珠轴承转动安装在壳体的内壁上，所述调节螺栓的另一端活动贯穿壳体设置，且所述调节螺栓的表面开设有反向螺纹，所述调节螺栓的表面螺纹连接有对称设置的螺纹套，两个所述螺纹套的底部分别固定连接有第一夹杆以及第二夹杆，所述第一夹杆以及第二夹杆相互靠近的一侧均通过滚珠轴承转动连接有旋转轴，虽然该申请可对不同型号的镜片进行翻转，但是仍然存在一些不足：

3、由于摄像头的镜片一般为凹透镜或凸透镜，并非规则的平面，在精磨时需要从各个角度进行打磨，对比文件仅仅可实现对镜片的翻转，无法调整镜片的角度，导致精磨效果较差。

技术实现思路

1、本实用新型的目的在于提供一种用于精磨机的翻转机构，解决以下技术问题：现有的翻转机构无法调整镜片的角度。

2、本实用新型的目的可以通过以下技术方案实现：

3、一种用于精磨机的翻转机构，包括底座，所述底座上表面的一侧滑动设置有滑动柱，底座上表面的另一侧固定有固定柱，滑动柱的顶端固定有滑动板，滑动板的一侧转动安装有转轴一，转轴一的一端固定有夹板一，固定柱的顶端固定有固定板，固定板上转动安装有转轴二，转轴二的一端固定有夹板二，转轴二的另一端固定有椭圆转盘，底座上还设置有限位机构，限位机构用于限制椭圆转盘的转动，转轴二上还安装有把手。

4、作为本实用新型进一步的方案：所述底座上开设有滑槽，滑动柱的底端滑动连接在滑槽内，底座上安装有电动推杆，电动推杆的输出轴与滑动柱固定连接。

5、作为本实用新型进一步的方案：所述限位结构包括两块安装板，两块安装板均固定在底座上，两块安装板之间固定有连接杆，连接杆为长方体结构，连接杆上活动设置有两块限位板，且两块限位板位于椭圆转盘的两侧。

6、作为本实用新型进一步的方案：所述连接杆上沿长度方向设置有刻度线。

7、作为本实用新型进一步的方案：所述底座上设置有传动箱，传动箱的顶壁上沿长度方向开设有开口，传动箱的两侧内壁之间转动安装有双向丝杆，双向丝杆的两侧均螺纹连接有丝母块，丝母块的顶部固定有连接块，连接块的顶端贯穿开口连接有挡板，传动箱的一侧安装有电机，且电机的输出轴与双向丝杆连接。

8、本实用新型的有益效果：

9、(1)通过设置椭圆转盘和限位结构，不仅可对夹持的镜片进行翻转，且可随意调整镜片的角度，利用限位机构对椭圆转盘进行限位，保证稳定性，满足不同角度的打磨需求；

10、(2)通过设置传动箱、双向丝杆、电机和挡板等结构，可对限位板进行定位，避免打磨时产生的压力造成限位板位移，进一步提高限位机构的稳定性。

技术特征：

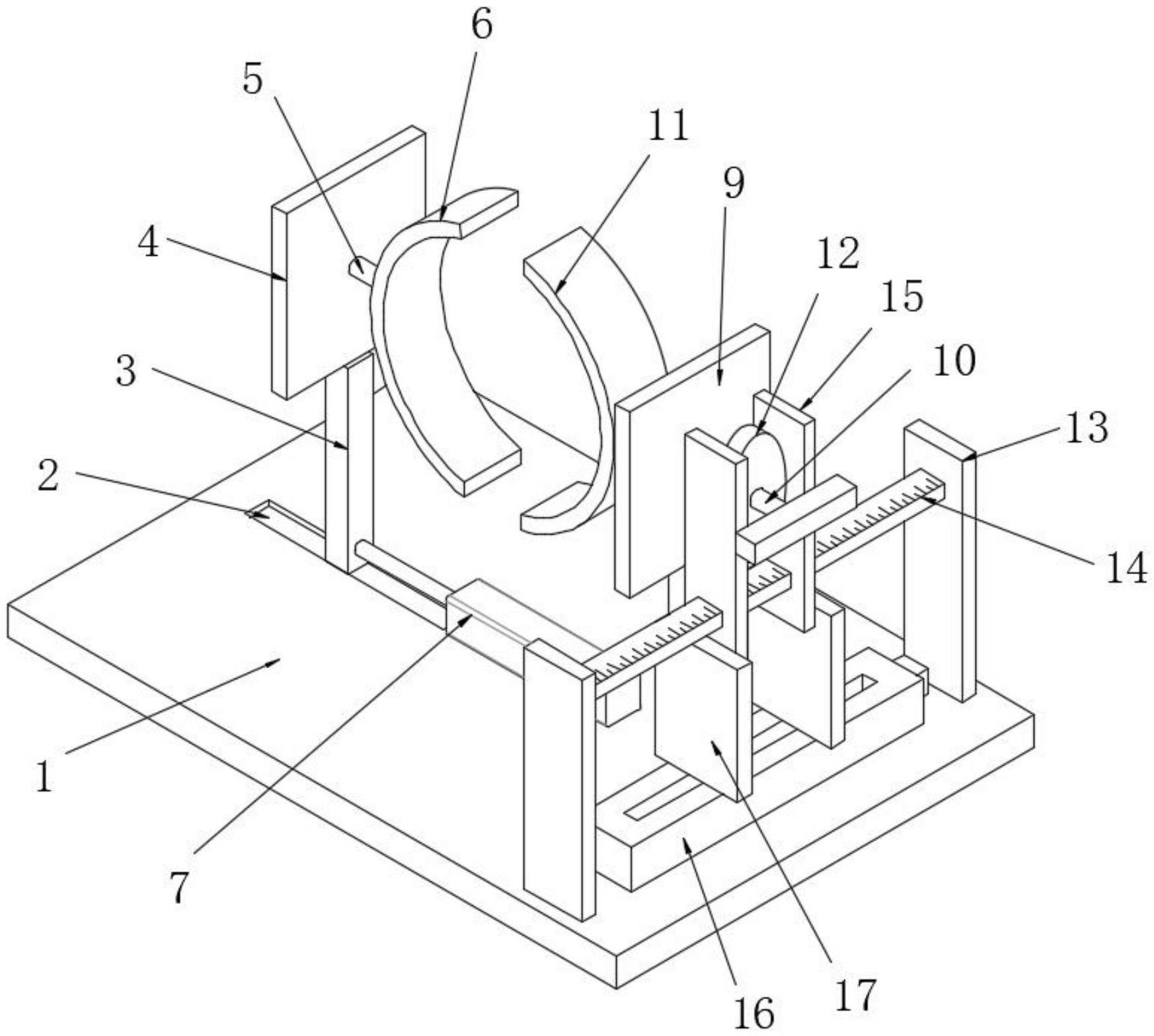

1.一种用于精磨机的翻转机构，包括底座(1)，其特征在于，所述底座(1)上表面的一侧滑动设置有滑动柱(3)，底座(1)上表面的另一侧固定有固定柱(8)，滑动柱(3)的顶端固定有滑动板(4)，滑动板(4)的一侧转动安装有转轴一(5)，转轴一(5)的一端固定有夹板一(6)，固定柱(8)的顶端固定有固定板(9)，固定板(9)上转动安装有转轴二(10)，转轴二(10)的一端固定有夹板二(11)，转轴二(10)的另一端固定有椭圆转盘(12)，底座(1)上还设置有限位机构，限位机构用于限制椭圆转盘(12)的转动，转轴二(10)上还安装有把手。

2.根据权利要求1所述的一种用于精磨机的翻转机构，其特征在于，所述底座(1)上开设有滑槽(2)，滑动柱(3)的底端滑动连接在滑槽(2)内，底座(1)上安装有电动推杆(7)，电动推杆(7)的输出轴与滑动柱(3)固定连接。

3.根据权利要求1所述的一种用于精磨机的翻转机构，其特征在于，所述限位机构包括两块安装板(13)，两块安装板(13)均固定在底座(1)上，两块安装板(13)之间固定有连接杆(14)，连接杆(14)为长方体结构，连接杆(14)上活动设置有两块限位板(15)，且两块限位板(15)位于椭圆转盘(12)的两侧。

4.根据权利要求3所述的一种用于精磨机的翻转机构，其特征在于，所述连接杆(14)上沿长度方向设置有刻度线。

5.根据权利要求3所述的一种用于精磨机的翻转机构，其特征在于，所述底座(1)上设置有传动箱(16)，传动箱(16)的顶壁上沿长度方向开设有开口，传动箱(16)的两侧内壁之间转动安装有双向丝杆(18)，双向丝杆(18)的两侧均螺纹连接有丝母块(19)，丝母块(19)的顶部固定有连接块(20)，连接块(20)的顶端贯穿开口连接有挡板(17)，传动箱(16)的一侧安装有电机(21)，且电机(21)的输出轴与双向丝杆(18)连接。

技术总结
本技术公开了一种用于精磨机的翻转机构，属于镜片加工技术领域，包括底座，所述底座上表面的一侧滑动设置有滑动柱，底座上表面的另一侧固定有固定柱，滑动柱的顶端固定有滑动板，滑动板的一侧转动安装有转轴一，转轴一的一端固定有夹板一，固定柱的顶端固定有固定板，固定板上转动安装有转轴二，转轴二的一端固定有夹板二，转轴二的另一端固定有椭圆转盘，底座上还设置有限位机构，限位机构用于限制椭圆转盘的转动，转轴二上还安装有把手；本技术不仅可带动镜片工件翻转，还可任意调节镜片的角度，满足镜片的打磨需求，稳定性好，保证了打磨的精度。

技术研发人员：李元涛,唐其林
受保护的技术使用者：精德科技（武汉）有限公司
技术研发日：20230216
技术公布日：2024/1/13
