一种桥梁建设用钢材打磨装置的制作方法

本技术涉及钢材打磨，具体涉及一种桥梁建设用钢材打磨装置。

背景技术：

1、随着桥梁建设行业的快速发展，更多施工现场需要大量的钢材，钢材在使用前需要进行切割，钢材的切口边缘需要进行打磨，从而减少后续的组装使用时造成的影响。

2、申请号cn213438767u的中国授权专利，其公开了一种桥梁建设用钢材打磨装置，包括台板，所述台板的一侧开设的凹槽内焊接有横梁和电机，且电机的输出端通过联轴器安装固定有旋转轴和打磨头，台板上端面的两侧对称开设有水平滑槽，水平滑槽内通过滑块滑动配合有挤压板，挤压板上端面的中部开设有垂直滑槽，垂直滑槽内通过滑块滑动配合有c形卡槽和钢材，台板的下端面垂直安装固定有支柱，支柱的一侧水平焊接有滑轨，滑轨的滑槽内通过滑块安装固定有集渣盒。本实用新型中，可以对不同规格的钢材进行夹持固定，同时还可以便于操作者对钢材进行移动及打磨，不仅省时省力，还能保证钢材打磨的质量和尺寸，从而大大提高了工作效率。

3、然而在实施相关技术中发现上述一种桥梁建设用钢材打磨装置存在以下问题：难以对打磨后的钢材表面的碎屑进行清理，从而容易导致在钢材运输过程中，钢材与钢材堆积在一起碎屑容易对钢材磨损，因此，提出了一种桥梁建设用钢材打磨装置。

技术实现思路

1、本实用新型提出一种桥梁建设用钢材打磨装置，解决了相关技术中的清理碎屑的问题。

2、本实用新型的技术方案如下：一种桥梁建设用钢材打磨装置，包括底座，所述底座的顶部固定安装有透明箱体，所述透明箱体的内底壁安装有调节机构，所述调节机构包括固定安装在所述透明箱体内壁两侧的两个第一滑槽板，通过滑块一滑动连接在两个所述第一滑槽板内部的第二滑槽板，所述第二滑槽板的内部通过滑块二固定安装有第三滑槽板，所述第三滑槽板的内部通过滑块三固定安装有第一电机，所述第一电机的输出端固定连接有打磨盘，所述滑块三的一侧固定安装有连接板，所述连接板的顶部固定安装有方形管，所述方形管的内部固定安装有喷嘴，所述连接板的底部固定安装有电动推杆，所述电动推杆的输出端固定连接有第二电机，所述第二电机的输出端固定连接有毛刷盘，所述透明箱体的顶部固定安装有气泵，所述气泵的输出端固定连接有软管，所述软管的一端贯穿所述透明箱体延伸至所述方形管的内部。

3、优选的，所述调节机构还包括固定安装在两个所述第一滑槽板内壁一侧的第三电机，所述第三电机的输出端固定连接有第一丝杆，所述第一丝杆与所述滑块一之间螺纹连接。

4、优选的，所述调节机构还包括固定安装在所述第二滑槽板内壁一侧的第四电机，所述第四电机的输出端固定连接有第二丝杆，所述第二丝杆与滑块二之间螺纹连接。

5、优选的，所述调节机构还包括固定安装在所述第三滑槽板内壁一侧的第五电机，所述第五电机的输出端固定连接有第三丝杆，所述滑块三与所述第三丝杆之间螺纹连接。

6、优选的，两个所述第一滑槽板相对的一侧均固定安装有电动伸缩杆，所述电动伸缩杆的输出端固定安装有夹持板。

7、优选的，所述底座的顶部开设有多个漏屑口，多个所述漏屑口位于所述透明箱体的内部，所述底座的底部固定安装有箱体，所述箱体的内壁两侧通过开设的抽屉槽滑动连接有抽屉。

8、优选的，所述透明箱体的前侧铰接门体，所述门体的前侧固定安装有把手。

9、优选的，所述底座的底部四角均固定安装有支撑腿。

10、本实用新型的工作原理及有益效果为：通过设置的调节机构可用于对打磨盘调节不同的位置，同时还能对喷嘴与毛刷盘进行调节，用于清理钢材不同的位置，通过启动第一电机带动打磨盘旋转，用于对钢材进行打磨，当钢材打磨完成后，通过启动气泵将外部的气体经过软管抽入方形管的内部，并通过多个喷嘴进行喷出，用于对打磨钢材生产的碎屑进行吹散，通过启动电动推杆推动第二电机向下移动，使毛刷盘与打磨后钢材接触，同时通过启动第二电机带动毛刷盘旋转，可对钢材进一步的清理，有效防止了因钢材表面上的碎屑，造成对钢材表面磨损。

技术特征：

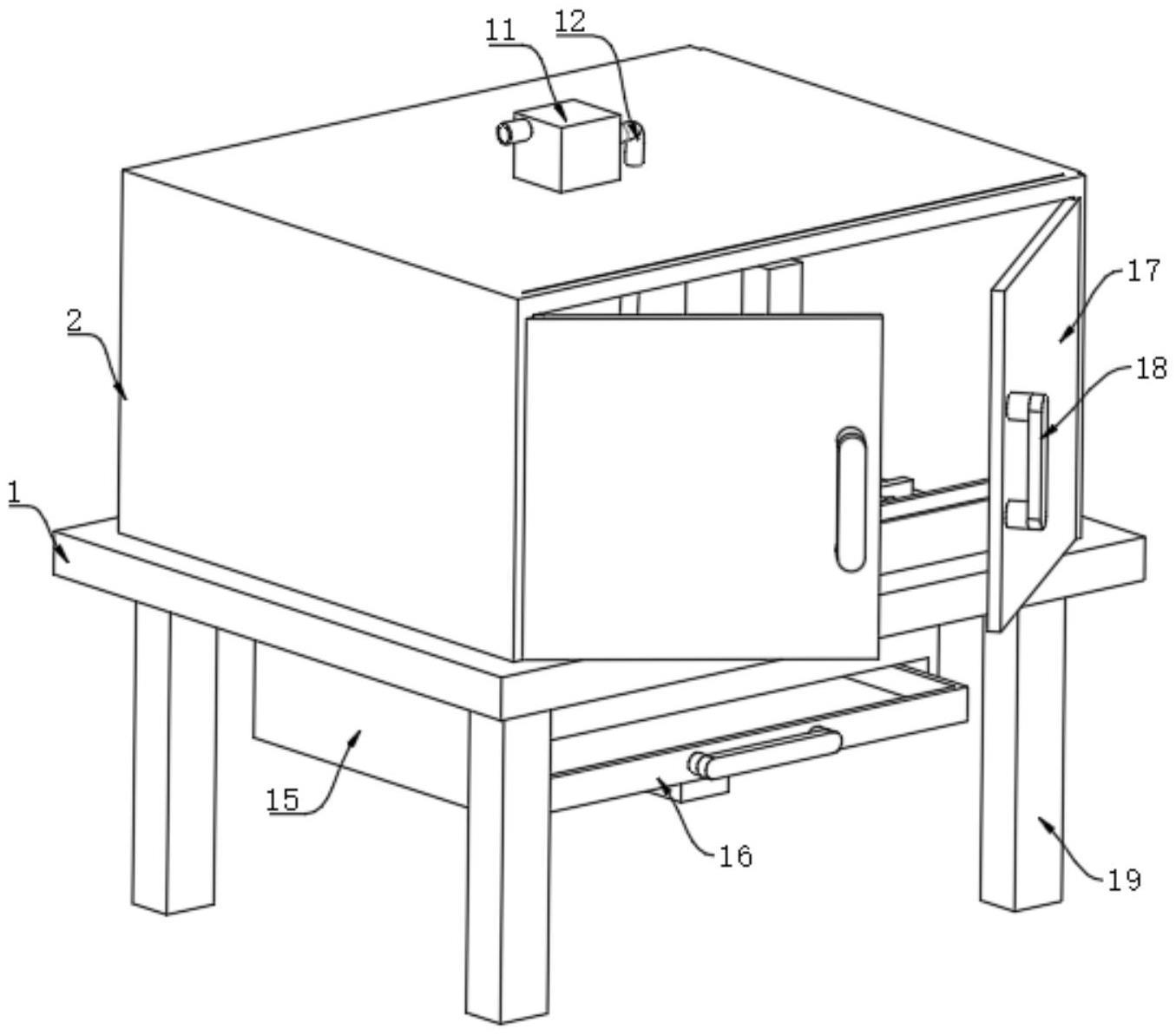

1.一种桥梁建设用钢材打磨装置，包括底座(1)，其特征在于：所述底座(1)的顶部固定安装有透明箱体(2)，所述透明箱体(2)的内底壁安装有调节机构(3)；

2.根据权利要求1所述的一种桥梁建设用钢材打磨装置，其特征在于：所述调节机构(3)还包括固定安装在两个所述第一滑槽板(30)内壁一侧的第三电机(33)，所述第三电机(33)的输出端固定连接有第一丝杆(34)，所述第一丝杆(34)与所述滑块一之间螺纹连接。

3.根据权利要求2所述的一种桥梁建设用钢材打磨装置，其特征在于：所述调节机构(3)还包括固定安装在所述第二滑槽板(31)内壁一侧的第四电机(35)，所述第四电机(35)的输出端固定连接有第二丝杆(36)，所述第二丝杆(36)与滑块二之间螺纹连接。

4.根据权利要求3所述的一种桥梁建设用钢材打磨装置，其特征在于：所述调节机构(3)还包括固定安装在所述第三滑槽板(32)内壁一侧的第五电机(37)，所述第五电机(37)的输出端固定连接有第三丝杆(38)，所述滑块三与所述第三丝杆(38)之间螺纹连接。

5.根据权利要求1所述的一种桥梁建设用钢材打磨装置，其特征在于：两个所述第一滑槽板(30)相对的一侧均固定安装有电动伸缩杆(13)，所述电动伸缩杆(13)的输出端固定安装有夹持板(14)。

6.根据权利要求1所述的一种桥梁建设用钢材打磨装置，其特征在于：所述底座(1)的顶部开设有多个漏屑口(21)，多个所述漏屑口(21)位于所述透明箱体(2)的内部，所述底座(1)的底部固定安装有箱体(15)，所述箱体(15)的内壁两侧通过开设的抽屉槽滑动连接有抽屉(16)。

7.根据权利要求1所述的一种桥梁建设用钢材打磨装置，其特征在于：所述透明箱体(2)的前侧铰接门体(17)，所述门体(17)的前侧固定安装有把手(18)。

8.根据权利要求1所述的一种桥梁建设用钢材打磨装置，其特征在于：所述底座(1)的底部四角均固定安装有支撑腿(19)。

技术总结
本技术涉及钢材打磨技术领域，提出了，一种桥梁建设用钢材打磨装置，包括底座，所述底座的顶部固定安装有透明箱体，所述透明箱体的内底壁安装有调节机构；通过设置的调节机构可用于对打磨盘调节不同的位置，同时还能对喷嘴与毛刷盘进行调节，用于清理钢材不同的位置，通过启动第一电机带动打磨盘旋转，用于对钢材进行打磨，当钢材打磨完成后，通过启动气泵将外部的气体经过软管抽入方形管的内部，并通过喷嘴进行喷出，用于对打磨钢材生产的碎屑进行吹散，通过启动电动推杆推动第二电机向下移动，使毛刷盘与打磨后钢材接触，同时通过启动第二电机带动毛刷盘旋转，可对钢材进一步的清理，有效防止了因钢材表面上的碎屑，造成对钢材表面磨损。

技术研发人员：赵涛,孙立雄,凌源强,杨虹,夏朝鹏
受保护的技术使用者：四川省钢构智造有限公司
技术研发日：20230227
技术公布日：2024/1/12
