一种新型铝合金生产线的制作方法

本技术涉及铝合金生产，具体为一种新型铝合金生产线。

背景技术：

1、在铝合金的生产制造中，需要通过多种工序才能制成，这些工序一般被统称为生产线，其中有一道生产线需要对铝合金进行输送打磨，由输送线、传送带、蜂鸣器、打磨装置组成。

2、现有技术诸如公告号为cn210616138u的实用新型，该专利公开了一种新型铝合金生产线，该专利采用输送线，所述输送线的侧面安装有打磨装置，所述打磨装置的一侧设有接电闸；所述输送线的表面安装有传送带，且所述传送带内侧设有对称的传动辊，且传送带通过传动辊传动，所述输送线的一侧安装有电动机，在输送线的侧面设有隔板，同时隔板的侧面安装有四个等距的红外传感器和蜂鸣器，隔板的内部还安装有单片机，来解决在进行制造时无法对铝合金表面进行打磨的问题。

3、发明人在日常工作中发现，通过蜂鸣器以及红外传感器对堆叠歪斜的铝合金进行检测报警时，人员到生产位置对铝合金进行手动调整，而人员无法长时间在输送线旁蹲守，这样来回进行走都调整会提高人员工作强度的问题出现。

4、为此，我们提出一种新型铝合金生产线。

技术实现思路

1、本实用新型的目的在于提供一种新型铝合金生产线，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种新型铝合金生产线，包括输送线，所述输送线的表面传动连接有传送带，所述输送线的表面安装有蜂鸣器，所述输送线的一侧安装有打磨装置，所述输送线的一侧设有遮挡结构，所述遮挡结构包括固定框，所述固定框的一侧与输送线固定连接，所述固定框的内壁滑动连接有长板，所述长板的一侧固定连接有连接杆，所述连接杆远离长板的一端固定连接有挡板，所述挡板位于传送带的上方。

3、上述部件所达到的效果为：达到了对堆叠歪斜的铝合金进行遮挡的效果，从而尽量避免堆叠歪斜的铝合金报警时人员需进行手动调整，而多次报警调整会提高人员工作强度的问题出现。

4、优选的，所述固定框远离输送线的一侧螺纹贯穿有螺杆，所述螺杆靠近长板的一端固定连接有圆板，所述圆板的一侧与长板相抵接。

5、上述部件所达到的效果为：转动螺杆带动圆板与长板贴合挤压，螺杆起到可对挡板高度进行自由调节的作用。

6、优选的，所述挡板的表面滑动贯穿有两个滑杆，所述滑杆的下表面固定连接有导向板，所述导向板的下表面与传送带滑动连接。

7、上述部件所达到的效果为：歪斜的铝合金从导向板一侧滑动，导向板达到对歪斜的铝合金进行位置调整的效果。

8、优选的，两个所述导向板彼此靠近的一侧均开设有内槽，所述内槽的内壁均匀转动连接有若干个辅助轮。

9、上述部件所达到的效果为：铝合金从辅助轮圆弧面滑动，辅助轮起到降低铝合金与导向板之间磨损率的作用。

10、优选的，所述输送线的表面设有清理结构，所述清理结构包括连接板，所述连接板的两侧与输送线固定连接，所述连接板的上表面固定连接有清洁垫，所述输送线的下表面固定连接有两个卡框，所述卡框的内壁滑动连接有卡杆，两个所述卡杆彼此靠近的一侧固定连接有收集盒，所述收集盒位于清洁垫的下方。

11、上述部件所达到的效果为：达到了对传送带表面残留碎屑进行清理收集的效果，尽量避免碎屑的随处掉落，通过各配件的配合将碎屑统一收集，从而使人员可快速进行碎屑处理，有效提高装置的实用性。

12、优选的，所述卡杆的下表面固定连接有插块，所述插块的表面与卡框内壁滑动连接。

13、上述部件所达到的效果为：卡杆带动插块从卡框内壁滑动，插块起到方便卡杆快速插入卡框内的作用。

14、优选的，所述收集盒的一侧固定连接有盖布，所述盖布远离收集盒的一侧固定连接有配重杆。

15、上述部件所达到的效果为：移动配重杆带动盖布盖在收集盒表面，盖布达到处理时将收集盒内碎屑进行遮挡避免飘散的效果。

16、综上所述：

17、1、本实用新型中，通过设置遮挡结构，达到了对堆叠歪斜的铝合金进行遮挡的效果，使铝合金可在输送线的传送带上有序径直移动，从而避免了人员的来回走动调整，一定程度上提高铝合金生产线的自动化程度，且通过螺杆的配合还可对挡板高度进行自由调节，从而可对不同大小铝合金进行调节，提高装置的适配性。

18、2、本实用新型中，通过设置清理结构，达到了对传送带表面残留碎屑进行清理收集的效果，尽量避免碎屑的随处掉落，通过各配件的配合将碎屑统一收集，从而使人员可快速进行碎屑处理，有效提高装置的实用性。

技术特征：

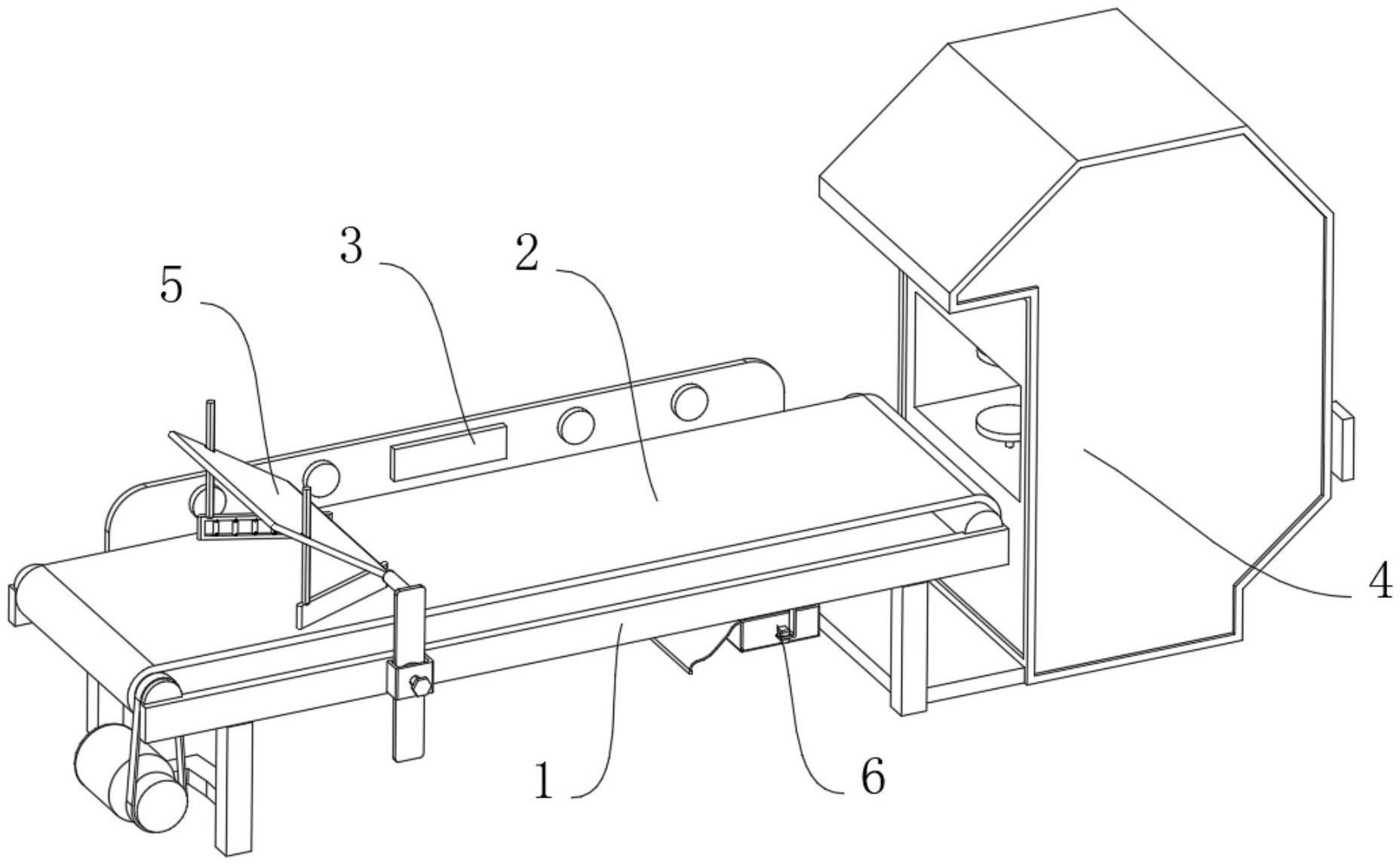

1.一种新型铝合金生产线，包括输送线(1)，其特征在于：所述输送线(1)的表面传动连接有传送带(2)，所述输送线(1)的表面安装有蜂鸣器(3)，所述输送线(1)的一侧安装有打磨装置(4)，所述输送线(1)的一侧设有遮挡结构(5)，所述遮挡结构(5)包括固定框(501)，所述固定框(501)的一侧与输送线(1)固定连接，所述固定框(501)的内壁滑动连接有长板(502)，所述长板(502)的一侧固定连接有连接杆(503)，所述连接杆(503)远离长板(502)的一端固定连接有挡板(504)，所述挡板(504)位于传送带(2)的上方。

2.根据权利要求1所述的一种新型铝合金生产线，其特征在于：所述固定框(501)远离输送线(1)的一侧螺纹贯穿有螺杆(505)，所述螺杆(505)靠近长板(502)的一端固定连接有圆板(506)，所述圆板(506)的一侧与长板(502)相抵接。

3.根据权利要求1所述的一种新型铝合金生产线，其特征在于：所述挡板(504)的表面滑动贯穿有两个滑杆(507)，所述滑杆(507)的下表面固定连接有导向板(508)，所述导向板(508)的下表面与传送带(2)滑动连接。

4.根据权利要求3所述的一种新型铝合金生产线，其特征在于：两个所述导向板(508)彼此靠近的一侧均开设有内槽(509)，所述内槽(509)的内壁均匀转动连接有若干个辅助轮(510)。

5.根据权利要求1所述的一种新型铝合金生产线，其特征在于：所述输送线(1)的表面设有清理结构(6)，所述清理结构(6)包括连接板(61)，所述连接板(61)的两侧与输送线(1)固定连接，所述连接板(61)的上表面固定连接有清洁垫(62)，所述输送线(1)的下表面固定连接有两个卡框(63)，所述卡框(63)的内壁滑动连接有卡杆(64)，两个所述卡杆(64)彼此靠近的一侧固定连接有收集盒(65)，所述收集盒(65)位于清洁垫(62)的下方。

6.根据权利要求5所述的一种新型铝合金生产线，其特征在于：所述卡杆(64)的下表面固定连接有插块(66)，所述插块(66)的表面与卡框(63)内壁滑动连接。

7.根据权利要求5所述的一种新型铝合金生产线，其特征在于：所述收集盒(65)的一侧固定连接有盖布(67)，所述盖布(67)远离收集盒(65)的一侧固定连接有配重杆(68)。

技术总结
本技术涉及铝合金生产技术领域，具体为一种新型铝合金生产线，包括输送线，所述输送线的表面传动连接有传送带，所述输送线的表面安装有蜂鸣器，所述输送线的一侧安装有打磨装置，所述输送线的一侧设有遮挡结构，所述遮挡结构包括固定框，所述固定框的一侧与输送线固定连接，所述固定框的内壁滑动连接有长板，所述长板的一侧固定连接有连接杆，所述连接杆远离长板的一端固定连接有挡板，所述挡板位于传送带的上方，所述固定框远离输送线的一侧螺纹贯穿有螺杆，所述螺杆靠近长板的一端固定连接有圆板。本技术，解决了堆叠歪斜的铝合金报警时人员需进行手动调整，而多次报警调整会提高人员工作强度的问题。

技术研发人员：樊洋昆,曾范伟,张学文,李培义,高志远,曾范津
受保护的技术使用者：山东中豪铝业集团有限公司
