一种护舷弧面打磨机的制作方法

本技术涉及机械设备，尤其涉及一种护舷弧面打磨机。

背景技术：

1、护舷是指在海上船舶中用于保护船舷、船体以及操作人员的一种安全装置，可防止因雷击或静电放电等原因造成的危害。当船舶遇到雷雨天气或者通过高压电场时，护舷能够迅速地将电流引入海水中，从而避免对船舶和人员产生伤害。此外，护舷还可以起到缓冲和消除雷电能量的作用，保护船舶和设备的安全。

2、护舷常常会受到海水腐蚀、氧化等因素的影响，可能会出现锈蚀、氧化等问题，这些问题一旦发生，就会导致弧面与带电部件之间的接触不良，从而影响到护舷的正常工作，为了保证其表面光滑和平整，从而确保良好的接触性能和导电性，就需要用到一种护舷弧面打磨机，现如今市面上存在的打磨机大多数为单轮，增加了工作压力，没有清洁装置，加工过程中大量的金属渣、砂纸屑等杂质会产生废料，从而对环境造成一定的污染，因没有控制装置，往往需要人工不断地调整和修正机器的运行状态，从而影响了效率，因为缺乏对加工参数的准确掌控，可能导致加工出来的护舷弧面表面质量不够理想，存在瑕疵或误差。

技术实现思路

1、一种护舷弧面打磨机，以解决上述背景技术中提出的大多数为单轮，增加了工作压力，没有清洁装置，加工过程中大量的金属渣、砂纸屑等杂质会产生废料，从而对环境造成一定的污染，因没有控制装置，往往需要人工不断地调整和修正机器的运行状态，从而影响了效率，因为缺乏对加工参数的准确掌控，可能导致加工出来的护舷弧面表面质量不够理想，存在瑕疵或误差的问题。

2、为实现上述目的，本实用新型提供如下技术方案：包括装置主体和打磨机构，所述装置主体前方连接有传送带，所述传送带下方连接有可调节支撑腿，所述装置主体一侧设置有控制屏幕，所述装置主体上方设置有报警灯，所述装置主体内侧设置有打磨机构，所述装置主体内侧顶部设置有滑轨，所述滑轨上连接有砂轮，所述装置主体内侧两边均设置压力喷水装置，所述压力喷水装置下方均设置有液压柱，所述液压柱上连接有卡板，所述卡板一侧设置有漏板，所述漏板下方设置有废料收集箱。

3、优选的，所述滑轨上连接有伸缩架，所述伸缩架上连接有打磨电机，所述砂轮一侧设置有保护壳，所述漏板上开设有漏孔，所述装置主体前方下部设置有开关按钮。

4、优选的，所述滑轨与装置主体之间为螺钉连接，所述滑轨的数量为二个。

5、优选的，所述伸缩架与滑轨构成滑动结构，所述伸缩架连接处外径与滑轨连接处内径尺寸相匹配。

6、优选的，所述压力喷水装置与装置主体之间为螺钉连接，所述压力喷水装置与装置主体构成了旋转结构。

7、优选的，所述液压柱与装置主体之间为螺纹连接，所述液压柱与装置主体之间构成滑动结构。

8、优选的，所述漏板与装置主体之间为卡槽连接，所述漏板外径与装置主体连接处内径尺寸相匹配。

9、与现有技术相比，本实用新型的有益效果是：

10、一种护舷弧面打磨机，装置设置有二个打磨轮，在打磨护舷弧面时，可也加快打磨速度，大大提高了工作效率，装置上设置有清洁装置，可以同时进行研磨和清洗，不需要额外的设备和人力，提高了工作效率和产品质量，可以减少打磨时产生的灰尘，从而减少了对环境的污染，同时也减少了对操作员人生安全的危害。

11、装置上设置有控制系统，配备控制系统的护舷弧面打磨机可以实现全自动化生产，无需人工干预，提高了生产效率，可以准确掌控当前加工状态，从而使加工出来的护舷弧面表面质量高，不存在瑕疵或误差，同时也可控制传送带与装置配合使用，提高了加工效率。

技术特征：

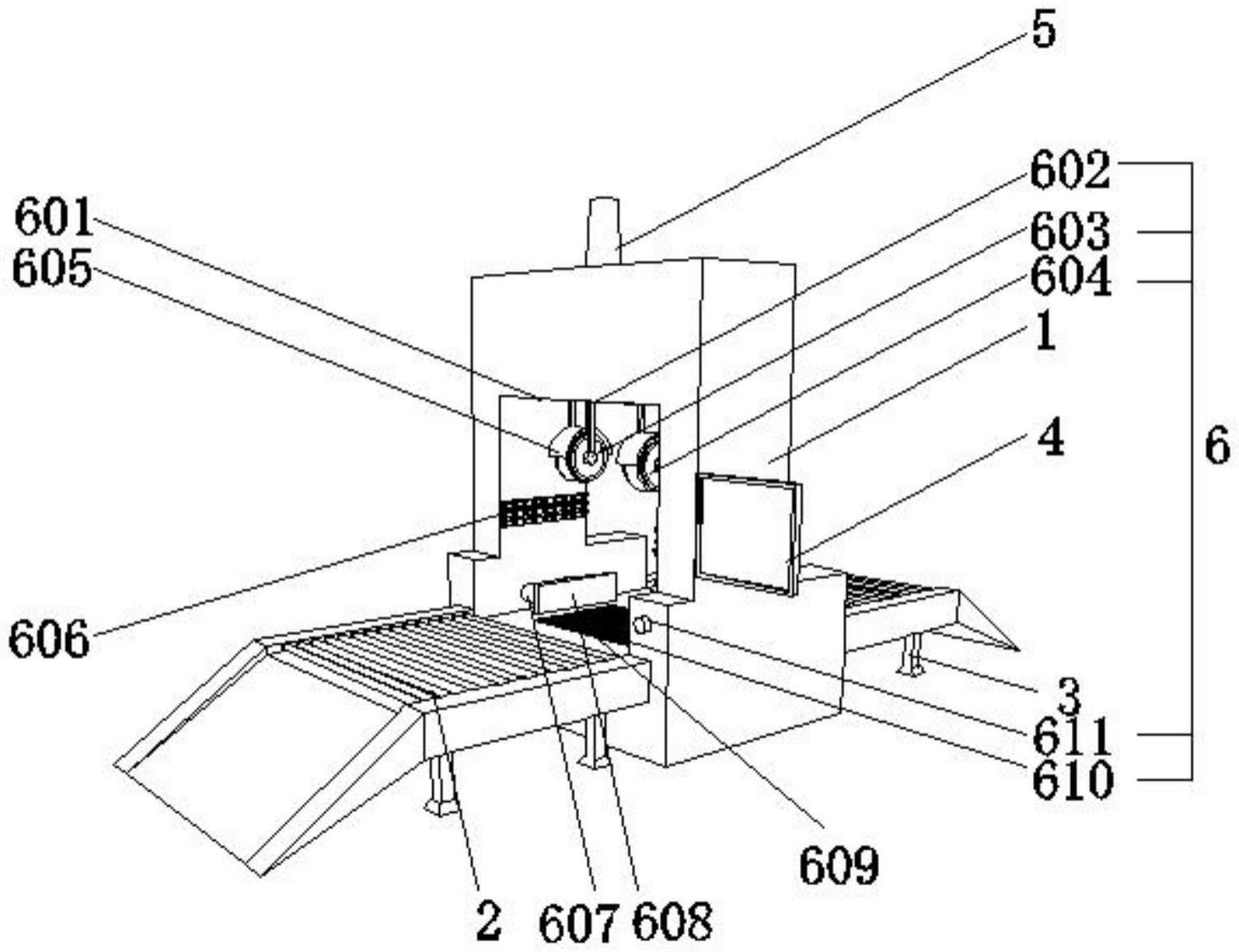

1.一种护舷弧面打磨机，包括装置主体(1)和打磨机构(6)，其特征在于：所述装置主体(1)前方连接有传送带(2)，所述传送带(2)下方连接有可调节支撑腿(3)，所述装置主体(1)一侧设置有控制屏幕(4)，所述装置主体(1)上方设置有报警灯(5)，所述装置主体(1)内侧设置有打磨机构(6)，所述装置主体(1)内侧顶部设置有滑轨(601)，所述滑轨(601)上连接有砂轮(604)，所述装置主体(1)内侧两边均设置压力喷水装置(606)，所述压力喷水装置(606)下方均设置有液压柱(607)，所述液压柱(607)上连接有卡板(608)，所述卡板(608)一侧设置有漏板(609)，所述漏板(609)下方设置有废料收集箱(611)。

2.根据权利要求1所述的一种护舷弧面打磨机，其特征在于，所述滑轨(601)上连接有伸缩架(602)，所述伸缩架(602)上连接有打磨电机(603)，所述砂轮(604)一侧设置有保护壳(605)，所述漏板(609)上开设有漏孔(610)，所述装置主体(1)前方下部设置有开关按钮(612)。

3.根据权利要求2所述的一种护舷弧面打磨机，其特征在于，所述滑轨(601)与装置主体(1)之间为螺钉连接，所述滑轨(601)的数量为二个。

4.根据权利要求2所述的一种护舷弧面打磨机，其特征在于，所述伸缩架(602)与滑轨(601)构成滑动结构，所述伸缩架(602)连接处外径与滑轨(601)连接处内径尺寸相匹配。

5.根据权利要求2所述的一种护舷弧面打磨机，其特征在于，所述压力喷水装置(606)与装置主体(1)之间为螺钉连接，所述压力喷水装置(606)与装置主体(1)构成了旋转结构。

6.根据权利要求2所述的一种护舷弧面打磨机，其特征在于，所述液压柱(607)与装置主体(1)之间为螺纹连接，所述液压柱(607)与装置主体(1)之间构成滑动结构。

7.根据权利要求2所述的一种护舷弧面打磨机，其特征在于，所述漏板(609)与装置主体(1)之间为卡槽连接，所述漏板(609)外径与装置主体(1)连接处内径尺寸相匹配。

技术总结
一种护舷弧面打磨机，包括装置主体和打磨机构，一种护舷弧面打磨机，装置设置有二个打磨轮，在打磨护舷弧面时，可也加快打磨速度，大大提高了工作效率，由于装置上设置有清洁装置，可以同时进行研磨和清洗，不需要额外的设备和人力，提高了工作效率和产品质量，同时也可以减少打磨时产生的灰尘，从而减少了对环境的污染，同减少了对操作员人生安全的危害，装置上设置有控制系统，配备控制系统的护舷弧面打磨机可以实现全自动化生产，无需人工干预，提高了生产效率，可以准确掌控当前加工状态，从而使加工出来的护舷弧面表面质量高，不存在瑕疵或误差，同时也可控制传送带与装置配合使用，提高了加工效率。

技术研发人员：张辉,刘棕,贾丹丹
受保护的技术使用者：钟祥市洛亚实业有限公司
技术研发日：20230424
技术公布日：2024/1/15
