一种用于刀片刃口打磨的工装夹具的制作方法

本技术涉及刀片刃口打磨，具体为一种用于刀片刃口打磨的工装夹具。

背景技术：

1、刀片刃口处加工完成后，部分刀片上带有一定的毛刺，因此刀片生产成型后需要对刃口进行打磨，目前刀片刃口打磨的工装方式大多采用手持刀具进行打磨，这不仅容易伤到手，而且加工效率慢，也有采用工装夹具固定刀片进行打磨，但目前针对刀片的工装夹具其适用范围低，由于不同客户需要刀片的尺寸以及型号存在差异，例如，侧边开刃的刀片或尖端开刃的刀片，且同类型刀具的尺寸也存在较大的差异，导致需要根据刀具的特定类型与特定尺寸配置对应的工装夹具，导致工装夹具的使用成本较高，不利用生产。

技术实现思路

1、本实用新型的目的在于克服现有技术的不足，提供一种用于刀片刃口打磨的工装夹具，能工装更多类型和更多尺寸的刀片，减少了工装夹具的配置数量，具有较广的使用范围，降低了工装成本。

2、本实用新型的目的是通过以下技术方案来实现的：一种用于刀片刃口打磨的工装夹具，包括工装板，所述工装板上滑动设置有滑块，所述滑块上设置有底板，所述底板的一端与所述滑块铰接，所述底板上设置有压板，所述压板与所述底板之间形成有工装空间，所述压板靠近或远离所述底板移动。

3、采用上述技术方案的效果为，刀片工装夹持压板与底板之间，通过滑块的移动适应不同宽度尺寸的刀片，使刀片的刃口位于工装板的上方，方便进行刃口打磨，通过底板的转动调整刀片的角度，使刀片的侧面刃口位于打磨工位或刀片的尖端刃口位于打磨工位上，从而能工装多种类型的刀片，减少了工装夹具的配置数量，具有较广的使用范围，降低了工装成本。

4、在一些实施例中，所述压板上贯穿开设有通孔，所述底板靠近所述压板的端面开设有螺纹孔，所述通孔内活动设置有紧固螺杆，所述紧固螺杆螺纹适配在所述螺纹孔内，所述紧固螺杆的螺头直径大于所述通孔的直径，所述紧固螺杆的螺头位于所述压板的上方。

5、在一些实施例中，所述压板靠近所述底板的端面固定有导向杆，所述底板上开设有导向孔，所示导向杆滑动适配在所述导向孔内，所述导向孔的轴向长度大于所述导向杆的轴向长度。

6、在一些实施例中，所述导向杆上套设有复位弹簧，所述复位弹簧的一端连接所述压板，另一端连接所述导向孔的内底壁。

7、在一些实施例中，所述工装板上开设有滑槽，所述滑槽内设置有丝杠，所述丝杠与所述工装板转动连接，所述滑块滑动适配在所述滑槽内，并螺纹套装在所述丝杠上。

8、在一些实施例中，所述丝杠的一端穿出所述工装板并开设有内六角孔。

9、在一些实施例中，所述底板上贯穿开设有圆孔，所述圆孔内活动适配有螺杆，所述螺杆的尾部螺纹连接所述滑块，所述螺杆的头部直径大于所述圆孔的直径，所述螺杆的头部位于所述底板的上方。

10、在一些实施例中，所述紧固螺杆的头部和螺杆的头部均开设有内六角槽。

11、在一些实施例中，所述工装板采用能被磁铁吸附的金属材料制成。

12、本实用新型的有益效果是：

13、刀片工装夹持压板与底板之间，通过滑块的移动适应不同宽度尺寸的刀片，使刀片的刃口位于工装板的上方，方便进行刃口打磨，通过底板的转动调整刀片的角度，使刀片的侧面刃口位于打磨工位或刀片的尖端刃口位于打磨工位上，从而能工装多种类型的刀片，减少了工装夹具的配置数量，具有较广的使用范围，降低了工装成本。

技术特征：

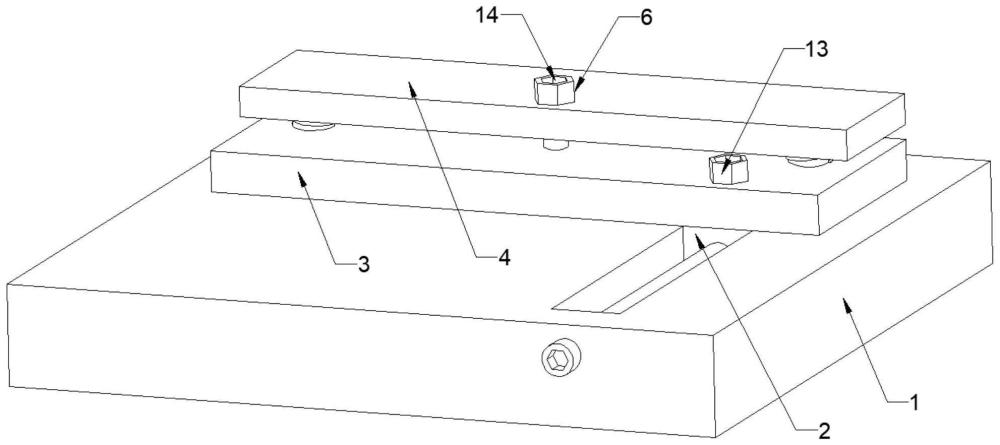

1.一种用于刀片刃口打磨的工装夹具，包括工装板(1)，其特征在于，所述工装板(1)上滑动设置有滑块(2)，所述滑块(2)上设置有底板(3)，所述底板(3)的一端与所述滑块(2)铰接，所述底板(3)上设置有压板(4)，所述压板(4)与所述底板(3)之间形成有工装空间，所述压板(4)靠近或远离所述底板(3)移动。

2.根据权利要求1所述的一种用于刀片刃口打磨的工装夹具，其特征在于，所述压板(4)上贯穿开设有通孔(5)，所述底板(3)靠近所述压板(4)的端面开设有螺纹孔，所述通孔(5)内活动设置有紧固螺杆(6)，所述紧固螺杆(6)螺纹适配在所述螺纹孔内，所述紧固螺杆(6)的螺头直径大于所述通孔(5)的直径，所述紧固螺杆(6)的螺头位于所述压板(4)的上方。

3.根据权利要求2所述的一种用于刀片刃口打磨的工装夹具，其特征在于，所述压板(4)靠近所述底板(3)的端面固定有导向杆(7)，所述底板(3)上开设有导向孔(8)，所示导向杆(7)滑动适配在所述导向孔(8)内，所述导向孔(8)的轴向长度大于所述导向杆(7)的轴向长度。

4.根据权利要求3所述的一种用于刀片刃口打磨的工装夹具，其特征在于，所述导向杆(7)上套设有复位弹簧(9)，所述复位弹簧(9)的一端连接所述压板(4)，另一端连接所述导向孔(8)的内底壁。

5.根据权利要求1所述的一种用于刀片刃口打磨的工装夹具，其特征在于，所述工装板(1)上开设有滑槽(10)，所述滑槽(10)内设置有丝杠(11)，所述丝杠(11)与所述工装板(1)转动连接，所述滑块(2)滑动适配在所述滑槽(10)内，并螺纹套装在所述丝杠(11)上。

6.根据权利要求5所述的一种用于刀片刃口打磨的工装夹具，其特征在于，所述丝杠(11)的一端穿出所述工装板(1)并开设有内六角孔。

7.根据权利要求2所述的一种用于刀片刃口打磨的工装夹具，其特征在于，所述底板(3)上贯穿开设有圆孔(12)，所述圆孔(12)内活动适配有螺杆(13)，所述螺杆(13)的尾部螺纹连接所述滑块(2)，所述螺杆(13)的头部直径大于所述圆孔(12)的直径，所述螺杆(13)的头部位于所述底板(3)的上方。

8.根据权利要求7所述的一种用于刀片刃口打磨的工装夹具，其特征在于，所述紧固螺杆(6)的头部和螺杆(13)的头部均开设有内六角槽(14)。

9.根据权利要求1所述的一种用于刀片刃口打磨的工装夹具，其特征在于，所述工装板(1)采用能被磁铁吸附的金属材料制成。

技术总结
本技术涉及刀片刃口打磨技术领域，并公开了一种用于刀片刃口打磨的工装夹具，包括工装板，工装板上滑动设置有滑块，滑块上设置有底板，底板的一端与滑块铰接，底板上设置有压板，压板与底板之间形成有工装空间，压板靠近或远离底板移动。刀片工装夹持压板与底板之间，通过滑块的移动适应不同宽度尺寸的刀片，使刀片的刃口位于工装板的上方，方便进行刃口打磨，通过底板的转动调整刀片的角度，使刀片的侧面刃口位于打磨工位或刀片的尖端刃口位于打磨工位上，从而能工装多种类型的刀片，减少了工装夹具的配置数量，具有较广的使用范围，降低了工装成本。

技术研发人员：杨贯众
受保护的技术使用者：自贡市新华工业有限公司
技术研发日：20230630
技术公布日：2024/1/22
