一种可除尘的抛光设备的制作方法

本技术涉及铝单板抛光除尘，具体涉及一种可除尘的抛光设备。

背景技术：

1、随着社会的发展，铝单板的应用越来越广泛，在家居装修与工程建筑中占据举足轻重的地位，铝单板在生产出来后表面有毛刺，需要经过抛光打磨处理后在进行下一步骤的处理工作。

2、铝单板在进行表面抛光时，通常由工人手持抛光机对其进行抛光打磨处理，在抛光过程中会产生大量的灰尘，这些灰尘会污染周围环境以及会危害到工人的身体健康，因此，我们提出了一种可除尘的抛光设备。

技术实现思路

1、本实用新型的目的在于提供一种可除尘的抛光设备，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种可除尘的抛光设备，包括承载平台，所述承载平台顶部设置有操作箱，所述操作箱内部顶部设置有抛光组件，所述操作箱内部底部设置有夹持组件，所述操作箱一侧设置有除尘组件；

4、所述抛光组件包括移动槽，所述移动槽内设置有移动块，所述移动槽内设置有螺纹杆且贯穿移动块，所述操作箱一侧侧壁靠顶端处设置有驱动电机，所述移动块底部设置有电动伸缩杆，所述电动伸缩杆底部设置有套管，所述套管底部设置有连接杆，所述连接杆底部设置有抛光机本体；

5、所述夹持组件包括气缸，所述操作箱内部底部两侧均设置有气缸，两个所述气缸内侧均设置有气动推杆，两个所述气动推杆另一端均连接有夹持块；

6、所述除尘组件包括清理桶，所述承载平台顶部且位于清理桶一侧设置有抽风机，所述清理桶内部一侧设置有过滤网，所述清理桶顶部设置有转动电机，所述转动电机输出端连接有转动轴且位于清理桶内部，所述转动轴一侧连接有清理刮板，所述清理桶底部设置有导出口，所述导出口一侧设置有阀门。

7、作为本实用新型优选的方案，所述驱动电机输出端与螺纹杆一端相连接，所述螺纹杆与移动块螺纹连接。

8、采用上述进一步方案的技术效果是：通过驱动电机工作带动螺纹杆转动，继而使与螺纹杆螺纹连接的移动块相继移动，以便根据抛光需求调节自身位置对铝挡板表面进行抛光。

9、作为本实用新型优选的方案，所述套管内设置有弹簧，所述连接杆插接与套管内且与弹簧相连接。

10、采用上述进一步方案的技术效果是：当抛光机本体对铝单板进行抛光时，抛光机本体接触铝挡板抛光时，通过弹簧的伸缩，使抛光机本体有个缓冲空间，从而对抛光机本体进行保护。

11、作为本实用新型优选的方案，两个所述夹持块内侧均设置有橡胶垫。

12、采用上述进一步方案的技术效果是：橡胶材质较为柔软，避免将铝单板夹持固定时损伤其表面。

13、作为本实用新型优选的方案，所述清理桶与操作箱和抽风机均管道连通，所述清理刮板与清理桶内壁相吻合。

14、采用上述进一步方案的技术效果是：通过抽风机工作将操作箱内抛光产生的灰尘抽取到清理桶中，通过清理刮板对清理桶内壁粘附的灰尘进行清理。

15、作为本实用新型优选的方案，所述操作箱正面设置有升降玻璃门，所述升降玻璃门与操作箱滑动连接。

16、采用上述进一步方案的技术效果是：将铝单板放置在操作箱中，通过升降玻璃门的关闭避免抛光产生的灰尘流动到外界，对周围环境造成污染以及危害到工人的身体健康。

17、作为本实用新型优选的方案，所述承载平台顶部且位于清理桶下方开设有缺口。

18、采用上述进一步方案的技术效果是：将外界收集抛光灰尘桶放置在清理桶下方承载平台顶部开设的缺口处，以便清理桶将内部灰尘导出。

19、与现有技术相比，本实用新型的有益效果是：

20、1、本实用新型中，通过抛光组件、夹持组件以及除尘组件的设计，通过将铝单板放置操作箱内，通过夹持组件将其夹持固定后，通过抛光组件中驱动电机工作带动螺纹杆转动，继而使与螺纹杆螺纹连接的移动块相继移动，从而使移动块底部电动伸缩杆以及抛光机本体进行移动，对铝单板表面进行抛光，在抛光时会产生大量灰尘，通过除尘组件中抽风机工作将操作箱内灰尘抽取到清理桶中，清理桶内壁一侧设置有过滤网，将气体过滤，其铝灰尘会遗留在清理桶内部，通过转动电机工作使转动轴转动使清理刮板对清理桶内壁进行清理，最后通过导出口排出到外界，不仅对抛光时产生的灰尘进行清理，还将其收集起来，避免对周围环境以及工人身体造成污染和危害，而且对传统工人手动进行抛光进行了改进，无需工人手动操作，减少工人劳动强度。

技术特征：

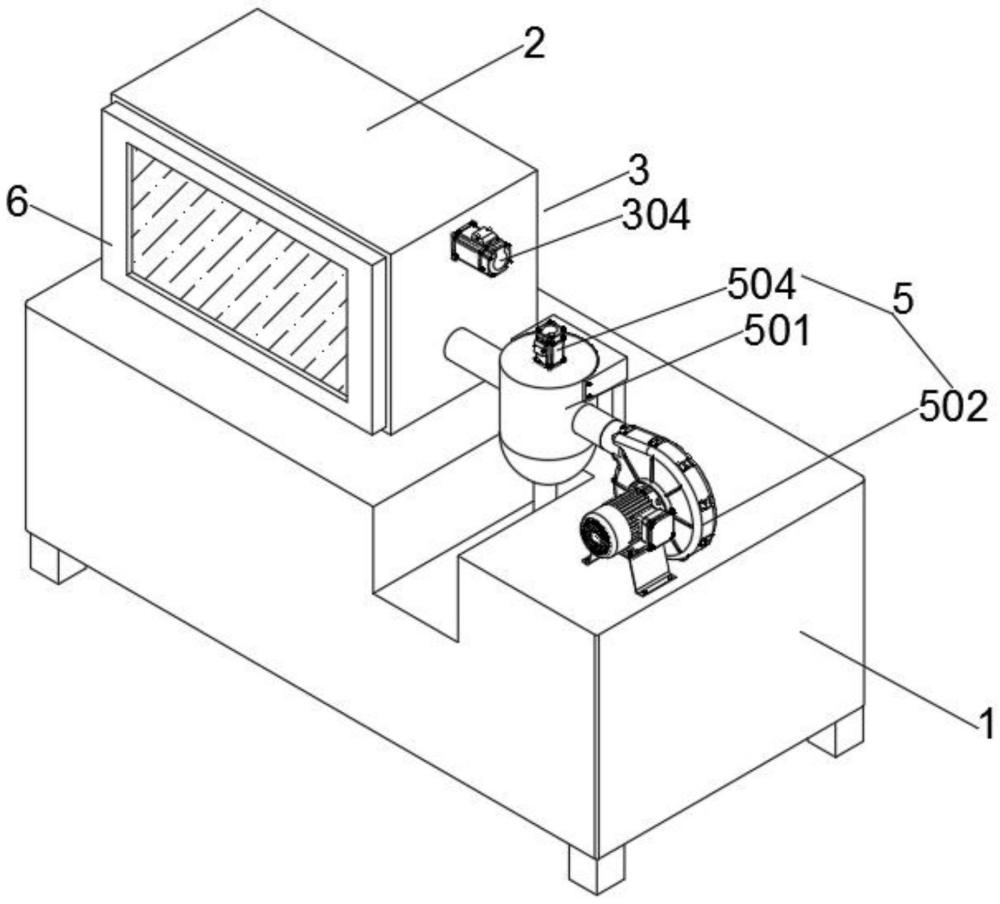

1.一种可除尘的抛光设备，包括承载平台（1），其特征在于：所述承载平台（1）顶部设置有操作箱（2），所述操作箱（2）内部顶部设置有抛光组件（3），所述操作箱（2）内部底部设置有夹持组件（4），所述操作箱（2）一侧设置有除尘组件（5）；

2.根据权利要求1所述的一种可除尘的抛光设备，其特征在于：所述驱动电机（304）输出端与螺纹杆（303）一端相连接，所述螺纹杆（303）与移动块（302）螺纹连接。

3.根据权利要求1所述的一种可除尘的抛光设备，其特征在于：所述套管（306）内设置有弹簧（3061），所述连接杆（307）插接与套管（306）内且与弹簧（3061）相连接。

4.根据权利要求1所述的一种可除尘的抛光设备，其特征在于：两个所述夹持块（403）内侧均设置有橡胶垫。

5.根据权利要求1所述的一种可除尘的抛光设备，其特征在于：所述清理桶（501）与操作箱（2）和抽风机（502）均管道连通，所述清理刮板（506）与清理桶（501）内壁相吻合。

6.根据权利要求1所述的一种可除尘的抛光设备，其特征在于：所述操作箱（2）正面设置有升降玻璃门（6），所述升降玻璃门（6）与操作箱（2）滑动连接。

7.根据权利要求1所述的一种可除尘的抛光设备，其特征在于：所述承载平台（1）顶部且位于清理桶（501）下方开设有缺口。

技术总结
本技术涉及铝单板抛光除尘技术领域，具体涉及一种可除尘的抛光设备，包括承载平台，所述承载平台顶部设置有操作箱，所述操作箱内部顶部设置有抛光组件，所述操作箱内部底部设置有夹持组件，所述操作箱一侧设置有除尘组件，所述抛光组件包括移动槽，所述移动槽内设置有移动块，所述移动槽内设置有螺纹杆且贯穿移动块，所述操作箱一侧侧壁靠顶端处设置有驱动电机，所述移动块底部设置有电动伸缩杆，通过抛光组件、夹持组件以及除尘组件的设计，不仅对抛光时产生的灰尘进行清理，还将其收集起来，避免对周围环境以及工人身体造成污染和危害，而且对传统工人手动进行抛光进行了改进，无需工人手动操作，减少工人劳动强度。

技术研发人员：黄金圣,范海清,陶磊
受保护的技术使用者：佛山市圣文装饰材料有限公司
技术研发日：20230904
技术公布日：2024/4/29
